3 程序設計

紅外遙控接收頭解調出的編碼是串行二進制碼，包含著遙控器按鍵信息。但它還不便于CPU讀取識別，因此需要先對這些串行二進制碼進行解碼。本設計采用的是軟件解碼方式對接收到的紅外信號進行解碼。

3．1 紅外遙控器發射編碼簡介

目前應用中的各種紅外遙控系統的原理都大同小異，區別只是在于各系統的信號編碼格式不同。遙控器所產生的脈沖編碼的格式一般為：

其中，引導脈沖為寬度是10 ms左右的一個高脈沖和一個低脈沖的組合，用來標識指令碼的開始。識別碼、鍵碼、鍵碼的反碼均為數據編碼脈沖，用二進制數表示?！癘”和“1”均由毫秒量級的高低脈沖的組合代表識別碼（即用戶碼）是對每個遙控系統的標識。當指令鍵按下時，指令信號產生電路便產生脈沖編碼。鍵碼后面一般還要有鍵碼的校驗碼，用來檢驗鍵碼接收的正確性，防止誤動作，增強系統的可靠性。

3．2存儲編碼程序設計

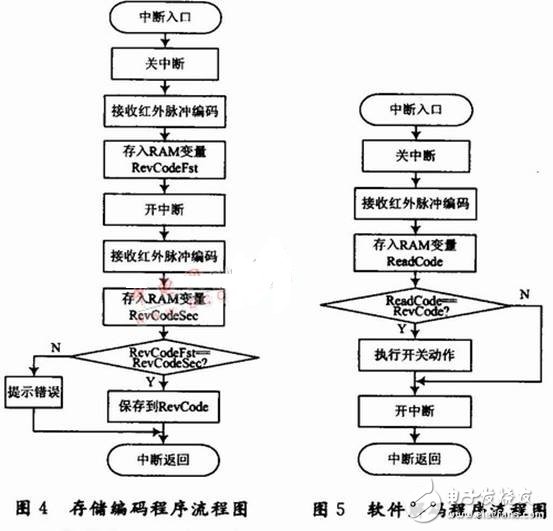

當按下“記憶”按鍵S1時，單片機進入存儲記憶紅外遙控編碼的狀態。ATmega8L單片機首先關閉中斷，等待遙控器發出的紅外遙控編碼輸入。當紅外遙控編碼輸入后，單片機將其保存至E2PROM中。這樣，即使斷電之后，單片機存儲在E2PROM中的信息也不會丟失，可以保證斷電后的正常使用。存儲紅外信號的編碼程序流程圖如圖4所示。

3．3 軟件解碼程序設計

軟件解碼則由ATmega8L單片機的外部中斷、定時器以及軟件構成一個紅外遙控接收系統。定時器用于延時測量?jī)蓚€(gè)脈沖串之間的間隔。外部中斷用于當接收到紅外脈沖信號時觸發定時器進行數據接收。當紅外接收管接收到紅外脈沖時，程序首先出發外部中斷，由外部中斷啟動定時器，每個一段時間間隔就采樣一次，并將采樣到的紅外脈沖編碼保存到RAM變量中，然后與存儲編碼程序中所保存的編碼進行比較，當兩者相同時則認為是按下了開關按鍵，進行相應的開關操作，否則程序不執行開關操作。軟件解碼程序的流程圖如圖5所示。

4 結語

目前的家用電器，如電視機、VCD、DVD和功放機等一般都配備了遙控器及智能化控制技術，給人們的使用帶來了極大的方便。隨之而來的小家電如電燈的控制也在向自動化、智能化操作方面發展，這樣才能滿足人們的生活需求。智能紅外遙控開關充分利用了現在家用電器繁多的遙控器，實現了遙控器的功能復用，而且在軟件解碼紅外遙控系統中，解碼的核心是CPU，電路極為簡單無須外圍器件，體積小，抗干擾能力強。經過實驗多次測試，該開關可以替換原墻壁開關，不用再增加連線，為安裝和使用提供了方便。把原機械式墻壁換成該遙控開關不僅實用，也很安全經濟。
