將報警器放置在攜帶的物品中．當忘記物品的放置地點、或因物品被盜而離開自己一定距離時．報警器就會發出警報聲。

報警器分兩部分．一部分是UHF發射器，另一部分是AM超再生接收器。

1.發射器電路

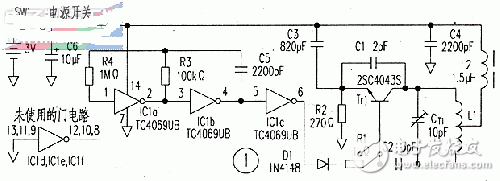

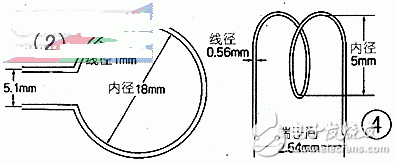

UHF發射器電路如圖1，晶體管Tr1及周邊元件組成變形的科爾皮茲LC振蕩電路，產生314MHz載波。線圈L1兼作發射天線，其尺寸如圖2，用單股銅線制成；如是批量生產．可在印板上刻蝕銅箔制成。Tr1選用ft=600MHz以上的晶體管。Ct1為陶瓷半可變電容器，用于調整振蕩頻率。調整時需用非金屬“一”字形螺絲刀。可用竹筷削成。為防止雜散電容的影響，C1的值只要能保證順利起搌即可．在圖1中，C1與雜散電容的和約為5pF。

CMOS反相電路IC1a、1b組成RC振蕩器產生2kHz調制波，其輸出經IC1c緩沖、D1整流后加到Tr1的基極形成偏置電壓。調制波形從變成“H”到振蕩開始的時間約268ns。調制波的頻率不能超過3.7MHz。

因電路頻率較高，注意振蕩電路中各元件均按最短距離安裝。

2.接收器電路

接收器采用超再生電路，如圖3.晶體管Tr2及周邊元件組成超再生解調電路．L1及C5為振蕩元件，斷續振蕩頻率約1.7MHz；L2及Ct1為調諧元件。線圈L2的尺寸如圖4。

反相器IC2a、b接成線性放大器，將檢波輸出(約100mV)放大到邏輯電平(3v)，使解調波形的上升沿十分陡峭。二極管D3、D4作峰值檢波，利用IC2c的閾值來判別信號的有無。

IC2e、2f接成RC振蕩器．振蕩頻率與壓電蜂鳴器的諧振頻率相同．由R2、C1決定；當IC2c輸出為“H”時．振蕩輸出經IC2d驅動壓電蜂鳴器。發出警報聲。

3.使用方法

當用于防止物品丟失或防盜時．將發射器放在物品中，并使開關“ON”，接收器隨身攜帶。當離開物品一定距離后．接收器因收不到電波而開始報警。

當用于搜尋物品時，將接收器放置在物品中，發射器隨身攜帶。若忘記物品放置地點，只要關斷發射器電源。物品中的接收器就會發出報警聲。

發射器和接收器的互動距離約15m。
