根據以上分析，本文設計一臺基于反激變換器的可控硅調光LED驅動器，控制芯片為NCP1607;輸入交流電壓220V，最大輸出功率為25W，最大輸出電流為0.7A;以3串(每串10只0.8W的LED燈)相并聯作為負載;RC時間系數選擇0.5，增益為0.2。電路的實驗波形和工作特性曲線如圖4所示。

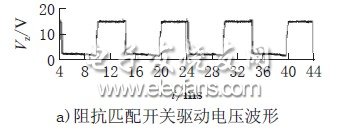

　　圖4a)、b)、c)為可控硅導通角為115°時阻抗匹配開關驅動電壓VZ、輸入電流Iin、輸入電壓Vin的波形，電路的輸出電流為470mA，功率因數為0.78。從圖中可看出，當可控硅導通瞬間，由于驅動器輸入端有差模濾波電容導致輸入電流有沖擊電流尖峰，而當輸入電流小于一定值時，阻抗匹配開關開通以保證流過可控硅的電流大于其維持電流。

　　圖4d)為可控硅不同導通角對應的輸出電流曲線，實際調試中可控硅導通角在150°之后就接近滿載輸出了。圖4e)為可控硅在不同導通角下對應電路的cosφ曲線。

　　4 結語

　　本文分析了現有可控硅調光器用于LED驅動時存在的問題，分析了電路在調光過程中的工作特性，實驗結果實現0～100%平穩無閃爍調光。
