貓是老鼠的天敵，利用電子裝置來模擬貓叫聲驅鼠是一種有效的方法。由于是電子裝置，貓叫聲可大可小，可快可慢，間隔時間可長可短，且電路結構簡單、成本低廉，適合電子愛好者自制用于家庭。
工作原理

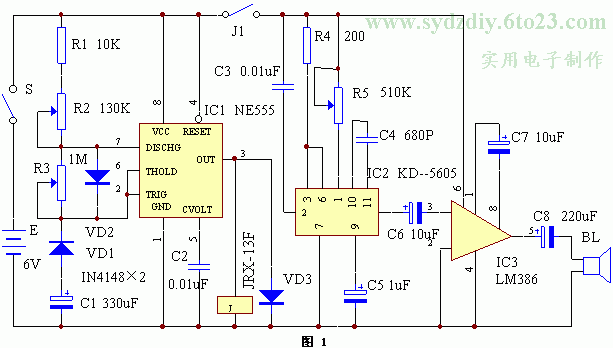

電路工作原理見1（點此下載原理圖）。由時間控制電路、貓叫聲發生電路、功率放大電路等組成。時間控制電路是由時基電路IC1 NE555及其外圍阻容元件、二極管等組成。它是一個占空比可調的脈沖振蕩器，其占空比由R2和R3控制。貓叫聲發生電路由一塊CMOS集成電路IC2 KD－5605擔任，利用存貯技術將貓叫聲固化在電路內部。功率放大器采用價廉物美的通用小功率音頻放大集成電路IC3 LM386，它的特點是外圍元件極少，電壓范圍寬，失真度小，裝配簡單。
合上電源開關S，IC1便通電工作，在IC1的輸出端③腳上不斷有脈沖輸出。有脈沖時，繼電器J勵磁吸合，其常開觸點J1接通，使后級電路獲得電源而工作，發生貓叫聲，每觸發一次IC2，就有一聲貓叫輸出，經IC3功率放大后，推動揚聲器BL發出宏亮逼真的聲音。使老鼠們聞聲喪膽，達到驅鼠的目的。
元器件選擇與制作
元器件清單見下表。
| 編 號 | 名 稱 | 型 號 | 數 量 |
| R1 | 電阻 | 10K | 1 |
| R2 | 微調電阻 | 130K | 1 |
| R3 | 微調電阻 | 1M | 1 |
| R4 | 電阻 | 200Ω | 1 |
| R5 | 微調電阻 | 510K | 1 |
| C1 | 電解電容 | 330u/16V | 1 |
| C2、C3 | 滌綸電容 | 0.01u | 2 |
| C4 | 瓷片電容 | 680P | 1 |
| C5 | 電解電容 | 1u/16V | 1 |
| C6、C7 | 電解電容 | 10u/16V | 2 |
| C8 | 電解電容 | 220u/16V | 1 |
| VD1、VD2 | 開關二極管 | IN4148 | 2 |
| VD3 | 整流二極管 | IN4001 | 1 |
| IC1 | 時基IC | NE555、uA555、LM555、5G1555 | 1 |
| IC2 | 貓叫聲語音IC | KD－5605 | 1 |
| IC3 | 音頻放大IC | LM386 | 1 |
| J | 電磁繼電器 | JRX-13F | 1 |
| S | 開關 | 1 | |
| BL | 揚聲器 | 1 |
電路焊接完畢，檢查無誤，便可通電調試。主要是調整間隔貓叫時間，調節R2，使間隔時間為1－3分鐘為宜。調節IC2①腳上的可調電阻R5，還可以使貓叫聲變調，使其發生恐怖的叫聲。其它電路只要焊接無誤，幾乎不用調試即可正常工作。
電路調好后，晚上將其置于老鼠經常出入的地方，可明顯減少鼠害。
