這個自動空氣清新器能在室內空氣污濁或有害氣體達到一定濃度時，自動產生負氧離子，保持空氣清新。
　　工作原理

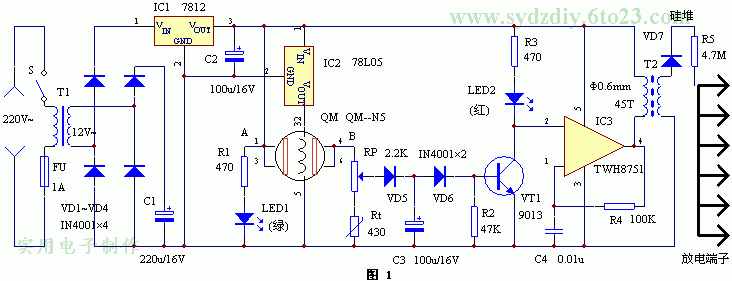

　　 電路見圖1（點此下載原理圖）。電路分為兩部分，以QM－N5為中心元件的電路組成空氣檢測開關電路，它可以檢測可燃?xì)怏w。當室內的有害氣體達到一定濃度時，由于B點電位升高使VT1飽和導通，起到了檢測開關的作用。Rt為負溫度系數熱敏電阻，用來補償QM－N5由于溫度變化引起的偏差。以TWH8751為中心器件的電路組成負氧離子發生器，其振蕩頻率約為1KHz，在T2次級可得到5kV左右的高壓。放電端采用開放式，大大提高了負氧離子的濃度，減小了臭氧的濃度，使到達外面的負氧離子增加，TWH8751的②腳即同相輸入端為高電位時，振蕩器停振，在正常室內環境下，A、B之間電阻很大，B點電位很低，VT1截止，TWH8751的②腳為高電位，振蕩器不工作，沒有負離子產生；當室內的有害氣體濃度超過了RP設定的臨界值，VT1飽和導通，TWH8751的②腳呈低電位，振蕩器起振，產生負氧離子。在一定程度上負離子可以消除室內的煙霧，達到清新空氣利于身體健康的目的。
　　元器件選擇與制作
　　元器件清單見下表。


編　號	名　稱	型　號	數　量
R1、R3	電阻	470Ω　1/8W	2
R2	電阻	47K　　1/8W	1
R4	電阻	100K　1/8W	1
R5	電阻	4.7M　1W	1
RP	可調電阻	2.2K	1
Rt	熱敏電阻	430Ω　負溫度系數	1
C1	電解電容	220V/16V	1
C2、C3	電解電容	100u/16V	2
C4	滌綸電容	0.01u	1
VD1－VD6	整流二極管	IN4001	6
VD7	硅堆	18kV	1
LED1、LED2	發光二極管	綠、紅	2
IC1	三端穩壓IC	LM7812	1
IC2	三端穩壓IC	78L05	1
IC3	功率開關IC	TWH8751	1
QM	氣敏元件	QM－N5	1
S	開關	鈕子開關	1
FU	保險管	1A	1
T1	電源變壓器	12V　15W	1
T2	高頻變壓器	自制	1

　　T2用14吋行輸出變壓器改制，其高壓包不動，將低壓繞組線圈全部拆除，用Φ＝0.6mm漆包線重繞45匝。其它元器件無特殊要求。放電端子用大頭針做成，在長170mm、寬40mm的敷銅板上鉆三排眼，每排16個，均為Φ＝1mm。將大頭針一一插入孔中并焊牢，要使焊點圓滑，不能有毛刺。挑選大頭針時要注意長短一致，且尖頭越尖越好。整機裝入一個180×110×80（mm3）的ABS工程塑料盒中。使用時，可調節RP旋鈕以使整機有合適的靈敏度。將本裝置放常抽煙的地方如茶幾、寫字臺上，對于冬天室內生火的家庭，晚上可將它放在床頭，保持睡眠時的空氣清新。
