當負載電流大于三端可調集成穩壓器標稱電流值時，可用擴流的辦法來解決。

如圖1所示的電路是用一只PNP大功率管來擴流，一只3AD53大功率管可將電流擴至6A，一只尚不夠時，可用二只、多只大功率管并聯，如用三只可擴至18A。

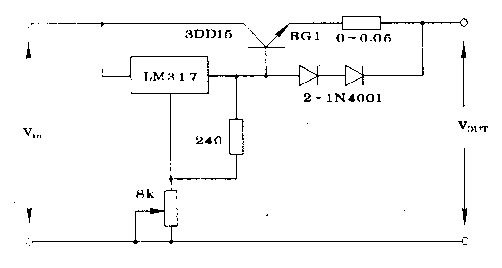

圖2所示的電路，是用NPN型大功率管來擴流的實例。這時一只3DD15可提供負載5A電流、LM317可提供1.5A電流，輸出端約可提供6.5A電流。這時，兩只二極管起隔離作用，兩只或多只大功率管并聯也可將電流擴至更大。

當LM穩壓器標稱電流為0.1A，而負載電流又需很大時，這時擴流的辦法是：可由LM317首先驅動一只功率較小的功率管，再由較小功率的大功率管驅動一只或數只更大功率的管子。

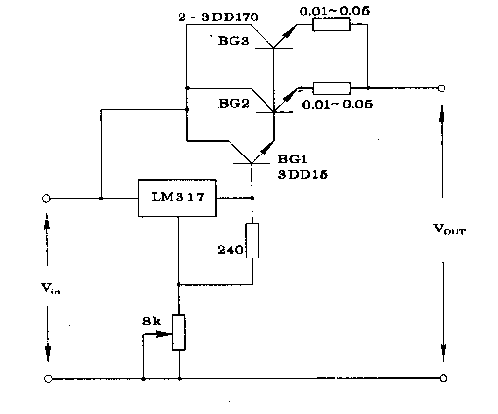

如圖3所示的電路即由LM317首先驅動BGl—3DDl5，再由GBl驅動BG2、BG3——兩只3DDl70管子，這時，穩壓器可輸出20A的電流。
