此電路結構簡單，取材容易，性能可靠，操作方便。

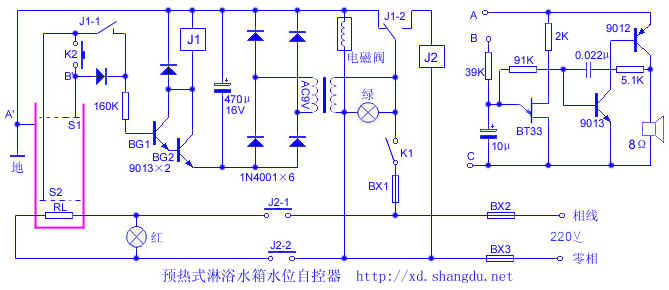

工作原理：假設水箱內沒有水，需要進水預熱，只要將K1合上（見下圖），則綠色指示燈亮，電磁閥經J1－2常閉觸點得電而開閥進水，待水箱內水升至平面S1時，BG1、BG2組成的復合管得正向偏壓而驅動繼電器J1動作將J1－1吸合，同時J1－2動作，電磁閥斷電關水，交流接觸器J2得電吸合，電熱管R1對水加熱，紅色指示燈亮。沐浴過程中，水位不斷下降，待水位低于平面S2時，復合管失正向偏壓使J1釋放，電磁閥又得電開閥進水，電熱管失電得到保護，紅色指示燈滅。

有時需要將水面定位于平面S1與平面S2之間，只要待水位達到這一平面時，按一下K2即可完成上述功能，還會遇到當已經將水面定位于平面S1與平面S2之間，而再需要該水提高水位時，只要連動K1兩次即可。當水溫達到要求，可以斷開K1停機，不過沐浴水溫的高低一般是由水箱的出水閥門和自來水閥門配合調節的，所以水箱里的水溫未加控制電路。

元器件選擇：K1、K2分別選用普通的拉線開關和門鈴按鈕，交流接觸器、保險絲、電熱管根據使用功率大小選擇，兩根水位探測棒最好選用不銹鋼，了也可將銅芯塑線在頭端剝除5公分套皮替之，J1為兩觸點、電壓12V的JQX－4型繼電器。制造水箱時最好設有玻璃管水位顯示器，并要求在箱體周圍用石棉材料包裹起來，起保溫作用。不使用電磁閥者，可將圖右并入圖左作水滿報警，只要將圖右中的A、B、C接入對應的A'、B'、C'(沒找到)即可。
