用單只開關巧控多組燈的原理及制作

用一只單開關控制多組燈，不僅可以省掉很多開關，而且也給自己動手制作增添樂趣。

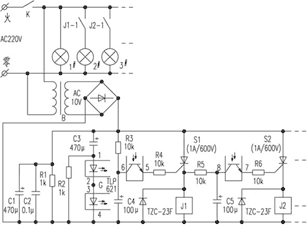

如附圖所示的電路。當電源開關Ｋ第一次接通時，１＃燈立即點亮，由于電容器Ｃ３上電壓不能突變，光耦合器Ｇ只在開關Ｋ接通瞬間才導通（約０．５秒），但很快Ｇ便截止。加之在Ｋ接通瞬間，電容器Ｃ４上的電壓不能突變，所以可控硅Ｓ１不會導通（開關Ｋ剛接通Ｃ１還未建立起電壓，同理Ｓ２也不會導通）。所以２＃、３＃燈均不會點亮。

若想２＃燈點亮，只需在１＃燈點亮后的幾秒鐘，把電源開關Ｋ關掉后又立刻接通，則１＃燈和２＃燈均點亮，原因是開關Ｋ第一次接通后，電容器Ｃ１上已建立起了穩定的直流電壓，該電壓加在可控硅Ｓ１、Ｓ２的陽極上，此時開關第二次接通瞬間，光電耦合器因Ｃ３的耦合而短時間導通，可控硅Ｓ１即可觸發導通，此時繼電器Ｊ１工作，其觸點Ｊ１－１接通，２＃燈點亮。
在開關Ｋ第二次接通瞬間，可控硅Ｓ２不會導通，原因是Ｓ１陰極上有Ｒ５、Ｃ５積分電路，在Ｓ１導通瞬間，Ｃ５不能建立起足夠觸發Ｓ２的柵極電壓。當Ｃ５、建立起Ｓ２需要的觸發電壓時，光電耦合器已關斷。

若想３＃燈亮只需再次把開關又?jǐn)嚅_再合上，可控硅Ｓ２導通，３＃燈點亮，工作過程與上述相似。由此可見，該電路按上述工作模式，增加與Ｓ１、Ｓ２相同的電路級數，即可增加４＃、５＃……燈的數量。而操作時，只需不斷開關電源開關，即可依次點亮各個照明燈。即一只單開關即可控制多盞電燈。
