蟑螂是家庭廚房里常見的害蟲，由于蟑螂繁殖力很強，人們雖然運用各種藥物滅蟑螂，但不容易滅絕。這里介紹一種電子滅蟑器，這種簡單的方法，可快速、有效地?fù)魵Ⅲ?。它最大的特點是不需用藥物，使用方便，無需更換，可長期使用，耗電量低，整機耗電小于2W。

　　工作原理

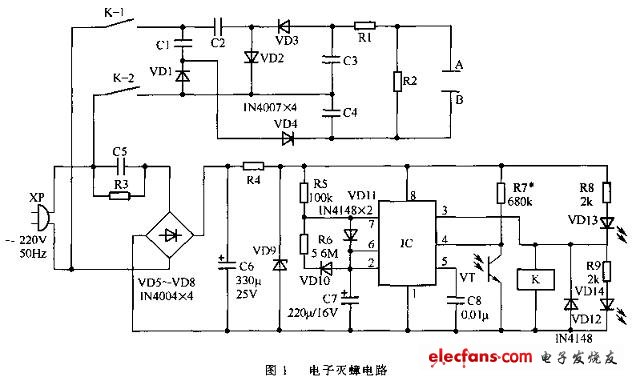

　　本電子滅蟑電路主要是由兩大電路所組成，電路原理如圖1所示。主電路由電容C1-C4、二極管VD1-VD4組成的高壓電路。A、B兩端通過常閉觸點K-1、K-2直接接在220V交流電源上。當B端為正半周、A端為負半周時，主流電通過二極管VD1對電容C1充電，這時電容C1的兩端電壓VC1＝√2×220v。當A為正半周，B為負半周時，交流電通過二極管VD4再加上電容C1上的電壓對電容C4充電，使得電容C4上的電壓為二倍交流峰值。同理，電容C3上的電壓為負的二倍交流峰值。因此，在A、E兩端可得到電容C3、C4的疊加電壓，即4倍的交流峰值，則可產生大于1000V的直流高壓。所以，利用220v的電源通過升壓整流電路可將電壓提高到直流1200v左有。當繼電器K釋放時，電阻R1和R2為電壓板上提供泄放電流回路。

　　副電路是由電源部分、定時部分、光控部分所組成。接通220v交流電，由電容C5降壓，二極管VD5-VD8組成的橋式整流，電容C6、電阻R4、穩壓二極管VD9組成的濾波、穩壓電路，為時基集成電路IC的8腳與1腳間提供10-12v的直流穩壓電源。由集成電路IC、電阻R5、R6、二極管VD10、VD11、電容C7組成的定時電路。通電時，直流電源通過電阻R5，二極管VD11對電容C7充電，當電容C7兩端電壓達到2/3電源電壓時，IC被復位，3腳輸出低電位，發光二極管VD13燃亮，繼電器K不動作，觸點K-1、K-2斷開，無高壓輸出。此時，C7中的電荷通過二極管VD10、電阻R6，經IC 7腳的內部放電管泄放，使電容C7兩端電壓下降，當電容C7兩端電壓下降到1/3電源電壓時，IC處于置位狀態，3腳輸出高電位，發光二極管VD14燃亮（VD13熄滅），繼電器K通電吸合，觸點K-1、K-2閉合，高壓電路工作。這時，如有蟑螂爬上電極板，即被殺死。當電容C7放電到一定的電壓時，電源電壓又開始對電容C7充電，重復上述過程。

　　其中，調整電阻R5和電阻R6，則可分別調整充放電時間。由圖1給出的參數值可知，每隔10-15分鐘，A、B兩端便可通電一次，每次通電時間3秒左右。因而，保證一批批地殺死蟑螂。當IC的5腳不接外加電壓時，通常接入0.01-0.1 uF的電容至地，以防止外界的信號干擾。

　　一般光線亮?xí)r，蟑螂很少出來活動，因此可不必加壓。這可由光電三極管VT來控制。無光照時，光電三極管VT呈高電阻，經與電阻R7分壓，IC的復位端4腳為高電位，定時電路正常工作。有光照時，光電三極管VT呈低阻，分壓電路的4腳為低電位，4腳強行復位，3腳輸出低電位，繼電器K失電釋放，無高壓輸出。

　　元器件選擇

　　IC采用NE555時基集成塊。光電三極管VT：3DV912A-13。電容C1、C2：1u/400V，C3、C4：0.33u/630V，C5：0.68u/400V。由于C1-C5選用滌綸的介質材料．其絕緣性能與電源極性無關，且有很高的耐壓作用，故可以用于交流中的降壓。電阻R1：100-300Ω、≥3W（水泥電阻），R2、R3：1MΩ/1W。R4：33-100Ω/1W，均為金屬膜電阻。其它電阻均采用1/4W碳膜電阻。繼電器K：JRC-19F（4078），觸點形式為2c，線圈電壓12V（DC） 。發光二極管VD13：BT301（綠色），VD14：BT201（紅色），穩壓二極管VD9；2CW110（穩壓值12V±1V）。其它元器件參數值按圖1標注選用。
