Gerber文件是一款計算機軟件，是線路板行業軟件描述線路板（線路層、阻焊層、字符層等）圖像及鉆、銑數據的文檔格式集合，是線路板行業圖像轉換的標準格式。

　　Gerber格式最初是由Gerber系統公司開發的，現由Ucamco公司所有，其前身Barco公司收購了Gerber系統公司。Ucamco不斷的更新gerber規格說明書的版本。當下的Gerber規格說明書是I1版，是在2012年的12月發布的，可免費從ucamco公司的網站上下載。

　　現存Gerber有三個版本：

　　Gerber X2： 最新的Gerber格式，可以插入板的層疊信息及屬性；

　　擴展Gerber即RS-274X，被普遍使用；

　　標準Gerber即RS-274D，是老版本，正逐漸被廢棄并被RS-274X所取代。

　　RS-274XRS-274X（又稱擴展的Gerber格式，或者X-Gerber格式）是二維矢量圖像描述格式，也是線路板行業圖像描述的標準格式。 RS-274X是一種可讀的ASCII格式，包含了一系列控制碼和坐標信息，組成圖像的元素是在特定位置畫好外形的線和flash。正性和負性圖形對象可以組合。

　　Gerber文件是EIA的標準格式，分RS274-D和RS274-X兩種，其中RS274-X是RS274-D的擴展文件。

　　生產制造部門在條件許可的情況下，應當盡可能要求用戶或設計部門提供RS274-X的Gerber文件，這樣有利于各工序的生產準備。

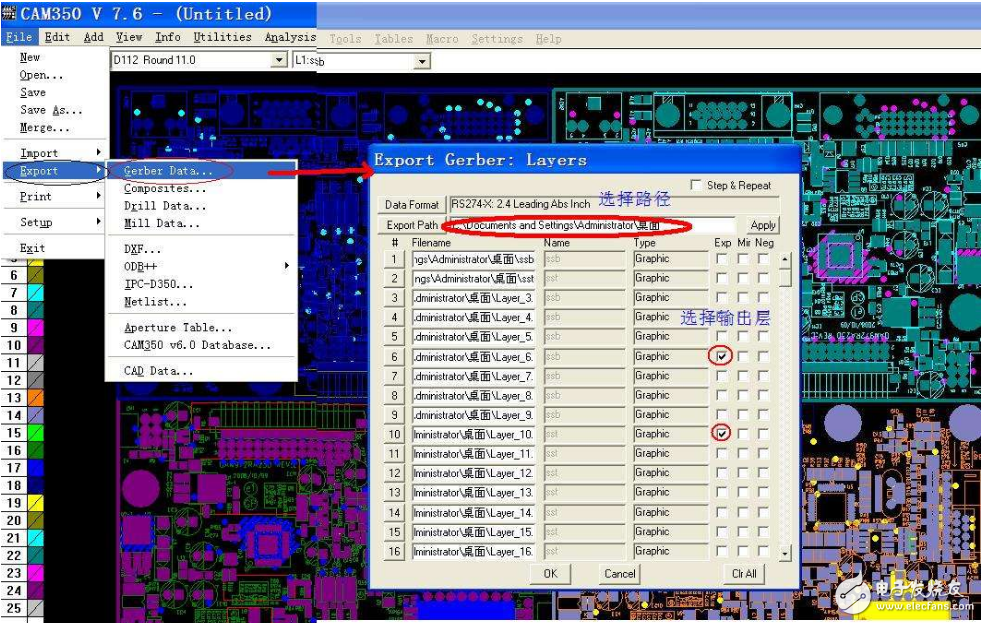

　　Gerber 文件的格式：

　　RS-274-X （常用） ， RS-274-D （常用） ， RS-274 ， Fire 9000 ， Mda 9000 ， Barco DPF

　　標準的Gerber 文件格式分為RS-274 與RS-274X 兩種，其不同在于：

　　RS-274 格式的Gerber 文件與Aperture 是分開的不同文件。

　　RS-274X 格式的aperture 是整合在Gerber 文件中的，因此不需要Aperture文件（即，內含D 碼）。

　　以下是RS-274X格式的例子：G04 Film Name： paste_top*

　　G04 Origin Date： Thu Sep 20 15:54:22 2007*

　　G04 Layer： PIN/PASTEMASK_TOP*

　　%FSLAX26Y26*MOIN*%

　　%IPPOS*%

　　%ADD28R，.11X.043*%

　　%ADD39O，.07X.022*%

　　。。。

　　%AMMACRO19*

　　21，1，.0512，.0512，0.0，0.0，45.*%

　　%ADD19MACRO19*%

　　%LPD*%

　　G75*

　　D10*

　　X1762513Y1175000D03*

　　Y1374634D03*

　　Y1637506D03*

　　。。。

　　D39*

　　X4962513Y1425000D02*

　　Y1375000D01*

　　Y1325000D01*

　　Y1275000D01*

　　M02*

　　數據格式：整數位+小數位

　　常用：3：3（公制，整數3 位，小數3 位）

　　2：4（英制，整數2 位，小數4 位）

　　2：3（英制，整數2 位，小數3 位）

　　3：3（英制，整數3 位，小數3 位）

　　前導零、后導零和不導零：

　　例：025690 前導零后變?yōu)椋?5690 （Leading）

　　025690 后導零后變?yōu)椋?2569 （Trailing）

　　025690 不導零后變?yōu)椋?25690 （None）

　　單位：

　　METRIC（mm）

　　ENGLISH（inch or mil）

　　單位換算：

　　1 inch = 1000 mil = 2.54 cm = 25.4 mm

　　1 mm = 0.03937 inch = 39.37 mil

　　GERBER 格式的數據特點：

　　數據碼：ASCII、EBCDIC、EIA、ISO 碼，常用：ASC II 碼。

　　數據單位：英制、公制、常用：英制。

　　坐標形式：相對坐標、絕對坐標，常用：絕對坐標。

　　數據形式：省前零、定長、省后零，常用：定長。

　　GERBER FILE 極性介紹：

　　正片（POSITIVE） ：GERBER 描述是線路層，并且描述之圖形主要是有銅部分?；騁ERBER 描述是防焊層，并且描述之圖形主要是防焊部分（即蓋油墨部分）。

　　負片（NEGTIVE） ：GERBER 描述是線路層，并且描述之圖形主要是無銅部分。或GERBER 描述是防焊層，并且描述之圖形主要是無防焊部分（即不蓋油墨部分）。

　　復合片（COMPOSTIVE） ：GERBER 所描述的層次由不同極性層合成。通常是挖層和正極性層疊加。

　　挖層極性為c，主要起線路防護或追加制程資料等作用。
