基于D161A語音卡實現的異系統智能轉接裝置

0 引 言
??? 引言：衛星通信是目前通信領域發展迅速、進步比較快的行業之一，業務量的增加進一步促進衛星通信向前發展，它以其機動靈活的特點越來越受到人們的普遍親睞和關注。特別是在抗震救災等處置突發事件中衛星通信發揮了非常重要作用。作為無線通信的一種有效補充，衛星通信是民用和軍用的一種有效通信方式。雖然衛星通信發展較快，但是起步較晚，目前使用的FDMA，TDMA等衛星通信系統相互獨立，雖然系統均可以提供話音、傳真、數據通信業務，但是目前各個系統之間的電話不能互相通信，且同一個地方?jīng)]有配備全部系統，如何充分利用現有的衛星通信的系統資源，發揮各個系統之間的優勢和特點，從而將不同衛星系統進行有效整合和利用，實現整個衛星通信系統之間的互聯互通，必將顯著提高衛星通信在無線通信中的保障能力。本文在基于東進公司的D161A語音卡為開發平臺，通過Delphi 7．0開發語言設計和實現了不同衛星系統之間的智能可靠連接，通過語音提示的方式，巧妙地完成和實現了衛星通信異系統之間的相互通信，成功解決了衛星通信各網系以前相互獨立、各自通信和各自進行保障的突出弊端，同時也為衛星通信地球站提供了一個有效的值勤終端，充分發揮了衛星通信的優勢和作用。

1 D161A語音卡簡介
??? 東勁公司生產的D161A語音處理卡，是一款品質優良、高可靠性能、易用性能良好的模擬語音處理板。該板件高密度設計，每個單板完成16路通道處理功能，含有16路DTMF收發、數字錄放音、信號音檢測、主叫號碼識別等功能，使用TMS320VC5402數字信號處理芯片，實現高性能的信號處理算法。每一路都可通過軟件編程完成如下基本功能：完成一個、兩個或四個E1線路接續，檢測外線振鈴信號和內線摘掛機的檢測，控制外線的摘掛機，內線的饋電或振鈴，接收用戶的按鍵碼及信號音的檢測。該語音卡硬件安裝簡單，即插即用。軟件方便可靠，軟件提供了大量的可直接調用的API接口函數，通過Delphi 7．0編程可以方便進行設計。由于具有眾多先進、優越的功能，可廣泛應用于呼叫中心、電話銀行、信息查詢、語音信箱，自動呼叫系統，多功能小型用戶交換機等諸多領域。
??? 利用該語音處理板的外線與內線之間互相的交換功能，將不同廠家和不同型號的衛星通信設備進行互聯，可以方便地實現相互之間的通信，達到異系統之間的可靠及穩定聯結，有效發揮各設備的使用效率。

2 轉接裝置的具體實現
??? 根據衛星通信智能轉接裝置的功能要求，該裝置設計采用軟硬件兩部分相結合的方式，硬件設備采用處理速度和配置較高的工業控制計算機，計算機內安裝東勁公司的D161A語音處理卡，用來實現各衛星通信網系相連的電話終端；軟件部分采用Delphi 7．0多線程設計，實現對不同衛星通信系統模擬二線電話的可靠轉接，同時根據任務需要的實際，開發相應的回聲抵消和延時程序，完成經過兩次轉接的衛星信號之間的回聲抵消和延時。硬件和軟件相互配合使用，真正實現衛星通信網系之間的互聯互通。該衛星通信異系統智能轉接裝置的總體技術方案如圖1所示。

??? 該裝置作為連接不同衛星設備接人衛星網絡、地面程控網的用戶轉接設備，要求接口標準、轉接可靠性能高等要求，也是整個系統設備的核心。它分為硬件和軟件兩大部分，硬件要運算速度高、能全天候進行工作，同時對溫度、環境的要求較高，因此采用工業級別的計算設備進行計算和處理。因?yàn)樾l(wèi)星通信有固有的延時特點，因此要實現衛星不同系統之間的可靠轉換，就需要兩次衛星延遲，這樣話音質量就會受到一定影響，為了能將兩次衛星的時延降低到最小程度，在設計整個裝置的時候，設計一個能進行有效回聲抵消的裝置，這樣雖然在轉接過程中不可避免地有一定延時，但是不會有回音現象，從而保證整個轉接裝置的可靠和有效性能。

2．1 衛星通信異系統智能轉接裝置的硬件組成

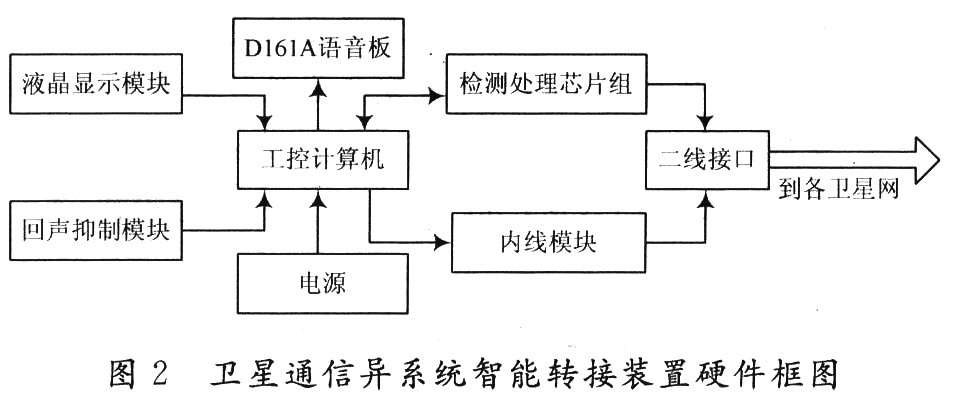

??? 整個轉接裝置以工控機為主處理平臺，二線接口和各衛星通信系統提供的標準二線相連接，如圖2所示。該裝置工作時，首先檢測處理芯片組每100 ms檢測所有二線接口的狀態，當檢測到某一路接口有震鈴信號的時候，檢測處理芯片組就接通這一路電話，通過D161A語音板給處相應的語音提示，如果電話從PSTN打進來的，用戶根據語音提示可以直接撥打?qū)＞€網或者專線網衛星電話，而不需要再加撥特殊號碼，如果用戶選擇轉入人工臺，那么內線控制模塊啟動，將用戶電話轉入到內線系統，內線系統通過語音模塊的鈴流將內線電話接通，通過內線人工臺完成電話的轉接。當檢測到要連接兩個衛星通道時，回聲抑制模塊啟動，最大限度地克服回聲和衛星時延帶來的不良影響。檢測處理芯片組負責對線路的DTMF信號進行有效檢測，包括忙音檢測、摘掛機檢測等功能。目前該裝置可以提供14路外線和2路二線人工電話，且該裝置提供了較大的容量升級空間，根據各衛星站業務量大小進行必要的升級。

2．2 衛星通信異系統智能轉接裝置軟件流程
??? 衛星通信異系統智能轉接裝置功能以D161A語音卡發板為開發平臺，主要由Delphi 7．0和數據庫軟件編程實現，開發環境為Delphi 7．0，因?yàn)橐袛嗟母飨到y(tǒng)的狀態比較多，為了能增強系統的可靠性，因此軟件部分全部采用多線程模塊化編程，檢測處理芯片組、液晶顯示、DTMF模塊采用硬件驅動函數設計，主程序通過簡化編程，調用各模塊和驅動函數，結構簡單，可靠性高。其次改變軟件內容，可以方便地增加該裝置的其它功能，可擴充性強，該衛星通信異系統智能轉接裝置的軟件主程序流程圖如圖3所示。

??? 該裝置的主程序部分采用每100 ms進行檢測的無限循環結構，由內線摘機和外線呼入兩大部分檢測構成循環，根據檢測結果跳轉到不同程序段執行。呼入檢測結果提供給D161A語音處理呼入請求，檢測處理DT-MF信號音，判斷出用戶選擇的具體系統后，由D161A語音卡的連通處理函數將不同系統進行相連，根據語音提示即開通信，用戶輸入按鍵選擇檢測結果提供程序分支選擇依據，檢測結果控制整個轉接的轉接過程，整個主程序結構簡潔，程序可靠性強。

3 結語

D161A模擬語音卡是東勁公司生產的性能穩定的語音處理設備，硬件即插即用，主機資源由操作系統直接分配，無需人工干預，信號處理正確，本文通過該語音卡的內線與外線能方便進行互聯互通的實際，通過Delphi7.0語言調用D161A模擬語音卡提供的API函數，實現了不同類型衛星設備的互相通信，通過實際使用，該設備性能穩定，轉接可靠性能高，具有很強的實用性能。
