鼎陽科技推出同檔產品中存儲深度最大的SDS1000CM系列示波器

SDS1000CM系列是siglent厚積薄發強勢推出的一款數字示波器，實時采樣率高達1G，最大帶寬高達150MHz，擁有同級別產品中最大的2Mpts存儲深度，6M記錄長度的波形記錄儀，最長可以連續記錄33.33小時，人性化的操作界面，PC遠程控制支持、、、、、、這一切都為了追求卓越的您擁有一臺更容易縱覽信號全局，洞察信號細節的示波器。

　　創新一：2M的存儲深度，讓您體驗高采樣率的同時擁有長時間的捕捉波形能力

　　為何這樣說？先來說一下何謂存儲深度，存儲深度是示波器所能存儲的采樣點多少的量度，即存儲深度可以這樣定義：

　　存儲深度＝采樣率×采樣時間

　　由此看來，在存儲深度一定的情況下，采樣率越高，采樣時間就越短。隨著信號的日益復雜，想要完整地呈現信號的全貌或是信號間的相對關系，單憑高采樣率無法實現，還需要長時間的采樣捕捉獲得較長的信號。傳統示波器，在此需求下，采樣率和采樣時間本身是矛盾的，既需要高采樣，又需要長采樣時間，在存儲深度一定且不大的情況下，是根本無法實現。經過創新性設計的SDS1000CM系列數字示波器，擁有同級別產品中最大的2Mpts存儲深度，完美地調和這兩者的矛盾。

　　提高示波器的存儲深度可以間接提高示波器的采樣率。以一臺采樣率為1Gsa/s、存儲深度為20K的示波器為例來說，只要水平掃描速度在20ns/div以上時基，采樣速度就會急速下降。因為當需要測量較長時間的信號波形時，必然要求大的時基檔位，這就造成采樣率的下降，采樣率的下降可能會遺漏信號的細節勢必造成信號波形質量的下降。這時候就需要大的存儲深度來維持更高的采樣率來采樣測量。長存儲在保證獲取不失真的波形的同時又可以觀察更長時間的信號。

　　長存儲看得更多

　　長存儲看得更細

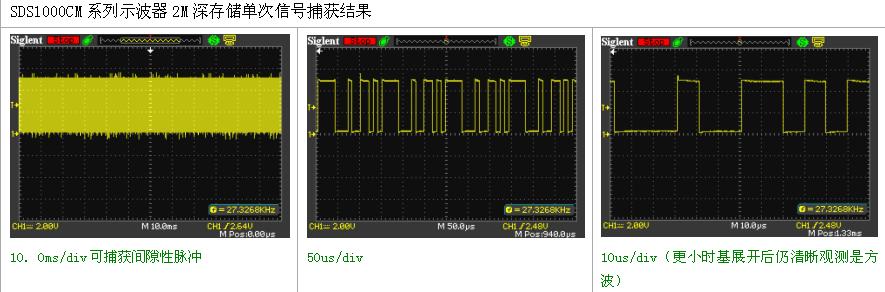

　　2M的存儲深度技術的SDS1000CM系列的數字示波器，與同級別的產品相比，波形捕捉能力更強，波形還原能力更強。這可在單次獲取波形時一比其高低：

　　2M的存儲深度，讓您充分體驗高采樣率的同時擁有長時間的捕捉信號的能力，讓您看到更多的信號情況，這意味著您觀察時間更長，持續時間更長則可以獲得更多的感興趣的事件發生前后出現的情況，相應的可以讓分析更加深入，同時長存儲在捕獲信號時，獲取的信號點數更多，洞察得更仔細。長存儲起到一個總覽全局又細節呈現的的效果，存儲深度決定了DSO同時分析高頻和低頻現象的能力，包括低速信號的高頻噪聲和高速信號的低頻調制。

　　創新二：6M記錄長度的波形記錄器，最長可以連續記錄33.33小時，讓您想看哪段就看哪段

　　當您對感興趣的信號想先保存下來，但又不想暫?，F(xiàn)在的測量，該怎么辦呢？siglent推出的SDS1000CM系列可以幫您，首創6M記錄長度的波形記錄器，最小記錄時基100ms，最長可以連續記錄33.33小時，可以輕輕松松幫您記錄下來，以便后續可以讓您想觀察哪段就觀察哪段。

　　記錄器是對波形進行無縫、無間隔的實時記錄，即示波器每次捕獲的波形數據都能全部進行存儲然后進行回放，類似于波形記錄儀（普通示波器的波形錄制是對波形錄制后，可以回放，但不可以縮放，也不可快進觀察），SDS1000CM系列記錄器內部存儲最大記錄長度為6M的數據點，最小記錄時基100ms，最長可以連續記錄33.33小時。示波器對每次記錄的波形數據進行回放時，可以像正常狀態一樣，對波形任意的縮放，以觀察信號的每個細節，真正做到對波形的實時錄制。

　　具體技術參數：
