TI推出32位Piccolo MCU，為實時控制功能吹響“短笛”

隨著諸如太陽能微型逆變器、LED照明、家用電器、車載設備等成本敏感型應用對實時控制功能要求的不斷提高，OEM廠商對更高系統效率與精度的需求也日益迫切。日前，德州儀器(TI)宣布推出最低批量單價不足2美元的新型32位Piccolo F2802x/F2803x MCU。

該公司高級嵌入式處理器產品部中國區經理譚徽介紹說，‘Piccolo’一詞來源于意大利語，意為‘短笛’。“之所以將這些器件命名為Piccolo，主要是因?yàn)樗鼘?2位MCU的高性能、增強型外設以及小型封裝進行了完美結合，”譚微稱，“設計人員僅需使用一個MCU即可為較高成本的應用添加實時控制與系統管理功能。”

TI此次在F2803X系列中采用了浮點控制律加速器(CLA)技術。譚微介紹說，CLA是一款32位浮點數學加速器，可獨立執行控制環路算法，并可與C28-CPU并行工作。從而將該CPU解放出來用以處理I/O與反饋回路，可使通用閉環應用性能提高五倍。此外，CLA自帶中斷控制器，并可直接訪問ADC與EPWM等外設。

電源與時鐘方面，Piccolo配備兩個工作頻率10MHz的片上振蕩器，不但可提供三倍冗余，還可將誤差精度可控制在±1%左右；此外，為了加強對諧波的控制以及避免信號下降沿丟失，TI還在Piccolo器件上運用了可支持150皮秒的頻率調制增強型脈寬調制器(EPWM)，以及12位高速ADC。

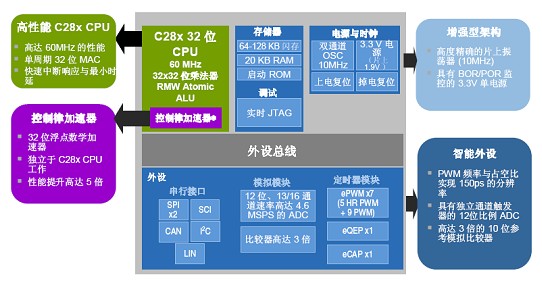

圖1 Piccolo F2803x系列結構框圖

TI方面稱，Piccolo F2802x/F2803x控制器可取代多個電子組件，從而在實現電子產品管理的同時還可降低系統整體成本。例如，在變頻空調設備中，一個 F2802x/F2803x控制器就可精確控制兩部電氣三相馬達，并可執行功率因數校正(PFC)計算，并具備掉電保護與上電復位功能。目前，包括歐洲、中國、日本以及印度在內的全球約30%的市場都需要PFC功能，而且歐洲還針對大型家電制定了嚴格的IEC 60730安全標準。

圖2 Piccolo在家電中的應用

對于商業與工業照明應用而言，基于F2802x/F2803x的LED控制系統不僅可實現智能電流控制、簡化系統網絡，從而降低系統復雜性，而且還可降低白光LED系統的色彩混合管理與溫度控制的成本。

圖3 Piccolo在LED照明中的應用

此外，Piccolo MCU還可為太陽能電池板提供更高的工作效率以及控制功能。標準太陽能系統在多個太陽能電池板上使用一個逆變器，但初步研究顯示，連接至系統內每個太陽能電池板的單個微型逆變器將有助于提高功率轉換效率。系統寬逆變器可將作為完整系統的電池板的平均輸出最大化，與之不同的是，微型逆變器能夠最大限度地提高每個單電池板的輸出。

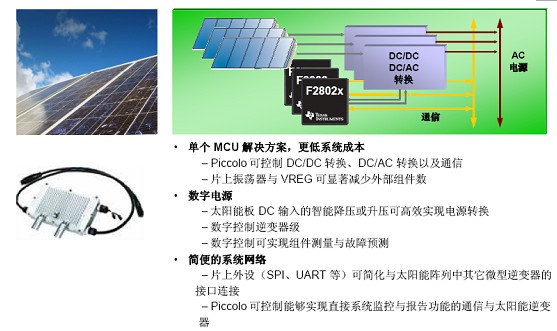

圖4 Piccolo在太陽能微型逆變器中的應用

率先推出的Piccolo MCU是將于12月份提供樣片的F280xx。譚微表示，2009年推出的器件不僅將擁有更高性能與更大存儲器容量，而且還將集成 CLA、LIN 以及 CAN 通信外設。此外，基于F280xx MCU的controlCARD套件包括Code Composer Studio的32K代碼限制版本、Gerber與硬件文件以及免費的應用軟件，定價49美元。
