電動汽車動力轉向技術原理解析

電動汽車配置的動力轉向系統必須符合電驅動、高效利用能源的要求。目前，電動汽車使用的動力轉向系統主要有兩種型式，基于傳統動力轉向系統進行電動化改造的電液式和直接采用電機進行助力的電動式。

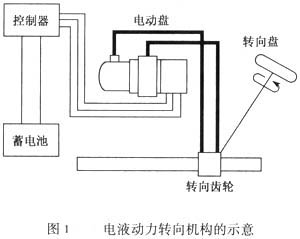

如圖1所示為電液動力轉向系統，它的高效齒輪泵由電機驅動，轉向齒輪與傳統的液力轉向系統相當，逆變器由一個輔助電池供能?；谶@樣的電液式動力轉向系統，液壓泵可以在汽車直線行駛時低速運行或停止運行，在汽車轉向時高速運轉，提供動力實現動力轉向。

圖2所示為電動式動力轉向系統，主要由電動機、力矩傳感器、控制器和減速齒輪組成，可靠性很高的力矩傳感器負責感知轉向力，從而可以使電動機根據轉向要求產生合適的轉向力矩，基于力矩傳感器信號和車速信號，控制器就可以對電動機進行恰當?shù)目刂?。減速齒輪用來放大電機輸出的力矩并將力矩傳到輸出軸上，電機及其逆變器由輔助電源供能。
