遙控門鎖和發動機鎖止系統工作原理是什么?
2010年03月17日 16:04 www.brongaenegriffin.com 作者：佚名 用戶評論（0）
遙控門鎖和發動機鎖止系統工作原理是什么?
| 概述 |

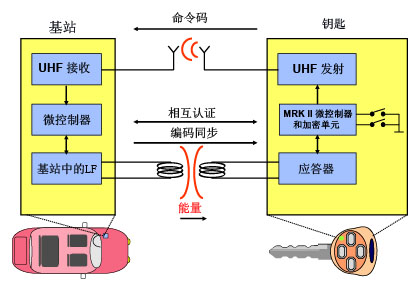

| 遙控門鎖(RKE，Remote Keyless Entry)技術在汽車領域的應用最為普遍，目前市場上從高檔到低檔的絕大部分車型都具備了這一功能。該技術的原理是通過車身控制模塊BCM來控制車門，只需按下鑰匙上的按鈕就能關閉或打開車門。隨著技術發展，一些中高檔車型將這一功能與發動機防盜鎖止系統集成在一起。 為節約鑰匙的成本和空間，NXP推出集成了IMMO和RKE的單芯片方案CombiChip，該芯片擁有HITAG2和車用遙控門鎖應答器，結合了現有HITAG器件(PCF7936)經過驗證的防盜安全功能以及遙控門鎖的便利性。 |
| 工作原理 | |
|
| |
 | |
| IMMO主要通過引擎控制單元ECU來控制發動機，整個方案包括低頻收發器、MCU、穩壓器和通信接口芯片(例如CAN、LIN收發器)。在尺寸的限制下，NXP推出新一代的單芯片解決方案{ABIC2}，將這些芯片用一塊專門IC來實現。它包括了LIN收發器、穩壓器及數字邏輯單元，實現了單芯片的遠程ECU通訊，只需要三根線(Power、GND和LIN)就可以實現IMMO功能。 |
| 推薦應用方案 |
| 方案一：點火鎖附近的基站芯片PCF7991與高頻接收芯片UAA3220+鑰匙中的應答器PCF7941和高頻發射芯片PCF7900 方案二：點火鎖附近的基站芯片PCF7991與高頻接收芯片UAA3220+鑰匙中已經集成高頻發射芯片的應答器PCF7961 |
 |
