上節主要介紹了團隊成員之間設計數據同步的核心神器---工程變化列表ECO。通過ECO可以保證兩種不同的設計文件之間的設計數據統一性。它是設計數據在團隊成員之間準確傳遞的核心。下面介紹的是3種同步數據同步利器小工具，在設計使用中可方便有效地進行利用，以實時準確地進行設計數據同步。

????實時準確進行設計數據同步的利器

設計數據實時同步利器---SCH中放置PCB Rule

設計規則也如同類一樣，可在原理圖中應用為參數。在每個可以添加參數的對象中，例如元器件或網絡，都可以在SCH中添加設計規則PCB Rule。這個功能可以方便原理圖電子設計師將自己的意圖準確無誤地表達給PCB設計師。通過將PCB布局布線的特殊要求以設計規則的形式添加在SCH相應的地方，當原理圖更新到PCB時，這些設計規則也會準確無誤地同步到PCB Design Rule里面。如下圖所示。在原理圖SCH中對某網絡的線寬添加參數，然后選擇該參數為Design Rule。更新到PCB之后，設置的線寬參數一并同步到PCB 規則頁面。

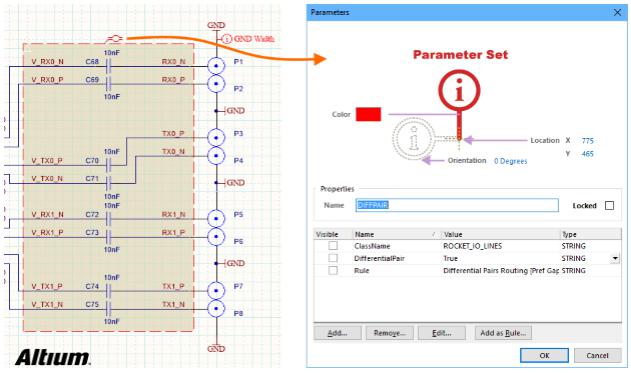

?????在下面的圖片中，您將注意到放置在SCH中的參數指令Parameter Set顯示為差分對指令。差分對指令也是一個參數集對象。當Altium Designer看到具有此指令的參數集對象Parameter Set時，就會將其識別為差分對，并顯示為差分對符號。而對于該SCH放置的差分對指令，同樣也可以為其定義PCB Rule。然后當原理圖SCH更新數據同步到PCB文件中時，其定義的差分對網絡，以及該差分對所對應的設計規則Design Rule都會被同步更新到PCB設計文件。確保設計數據在兩邊保持一致。設計意圖流暢地進行傳遞。

設計數據實時同步利器---交叉選擇Cross Selection

交叉探測顧名思義是在一個設計界面選中對象時，可以在另一個設計界面對此同一個對象一起顯示。在Altium Designer中有很多地方可以交叉探測。例如：

單擊PCB上的元器件，可以在原理圖上顯示相同的元器件。反之亦然。

此命令支持元器件，總線，網絡和引腳/焊盤之間的交叉探測。

按住Ctrl鍵單擊還可以從源文檔跳轉到目標文檔。

編譯原理圖項目后，可以右鍵單擊并在“消息”面板中的錯誤消息上選擇交叉探測（或雙擊），以跳轉到原理圖上的該錯誤狀態。

????? ?交叉選擇與交叉探測類似，您可以在另一個設計界面中使用它選擇您當前可以看到的元器件。交叉選擇提供的是選擇多個元器件的功能。它可在原理圖和PCB之間的兩個方向上切換，是選定一組對象，然后對其進行設計操作的理想工具。例如，您可能通過查找原理圖上同一電路模塊的相關元器件，并希望在PCB編輯器工作區中找到它們，以便您可以將它們放置在電路板某個特定區域進行合理布局。這個交叉選擇功能完美地解決了這一點！一旦啟用交叉選擇模式，在一編輯器中選擇一個元器件，它都會在另一個編輯器中自動被選中。

設計數據實時同步利器---網絡顏色追蹤Net Color

通過原理圖設計和PCB布局之間的網絡顏色同步，可確保文檔準確性和視覺顏色直觀性。Altium Designer 新版本的功能---網絡高亮色彩選項，可方便用戶輕松查看審核原理圖和 PCB 設計。

在原來的版本功能中，每一層的網絡和走線顏色是一定的，比如頂層用紅色，底層用藍色，中間層每層都有不同的屬于該層的顏色顯示該層的網絡。新版本中用戶現在能在原理圖設計中對所關注的網絡定義不同的顏色，到時候在檢查該網絡的連接性時可以方便地查找該網絡并迅速區分開來。然后將原理圖數據同步到PCB之后，這些網絡高亮顯示信息會同步呈現在PCB文件中。

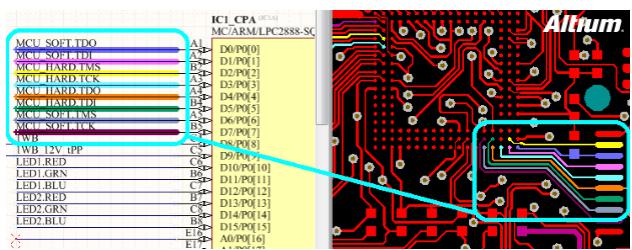

如下圖所示，用戶使用此功能可以突出顯示多個網絡，并用不同的顏色區分不同的網絡。

??????如上圖所示，當原理圖中為各網絡定義好顏色之后，將原理圖數據同步傳送到PCB時，這些高亮顏色信息也包括在ECO列表中，反之亦然。 ?

團隊之間設計數據同步的技巧匯總

ECO工程變化列表保證設計數據的雙向同步；

在SCH原理圖放置PCB設計規則，與PCB工程師交流信息；

交叉探測，交叉選擇可在不同的設計領域跟蹤查找數據；

PCB中根據交叉選擇功能進行元件布局；

網絡顏色同步顯示，直觀地展示原理圖和PCB中關注的網絡
