RF和微波儀器（比如信號和網絡分析儀）需使用寬帶掃頻信號來進行大多數基本測量。 但寬帶壓控振蕩器（VCO）通常會因最大限度擴大調諧范圍所需的低Q和高KVCO（VCO的調諧敏感度，單位：MHz/V）而具有最糟糕的相位噪聲。 釔鐵石榴石（YIG）調諧振蕩器憑借良好的寬帶相位噪聲性能和一個倍頻程頻率調諧范圍巧妙地解決了該問題，但體積可能較大且費用昂貴，并且可能因其調諧電流而需耗用數百mA的電流。 因此，該振蕩器仍需外部鎖相環（PLL）來閉合環路以及壓控電流源來提供調諧電流。

　　YIG晶體球類似具有高Q值的LC電路，其諧振頻率與外加磁場成線性比例關系。 通過一個倍頻程或多倍頻程GHz范圍內的單匝回路電流可調諧該振蕩器。 YIG調諧振蕩器的相位抖動低，具有約2 GHz至18 GHz的寬頻段特性（線性明顯的調諧曲線），是許多測量應用的普遍選擇。

　　YIG調諧振蕩器與集成PLL/VCO IC之間的性能差異正在縮小。 例如，最新推出的集成PLL/VCO IC（比如ADI的ADF4355）與其前款產品相比，相位噪聲得到極大改善。 該類產品還通過設計技術解決了寬頻段調諧范圍問題，比如將輸出頻率范圍分成多個相鄰的子頻段，其中每個子頻段都具有專用的頻段切換VCO（類似具有適中KVCO的單個VCO）（如圖1所示），可增大調諧范圍。 另外，輔助倍頻器和分頻器分別通過對上限頻率進行倍頻和對下限頻率進行分頻擴大了VCO的頻率調諧范圍。 例如，ADF4355基本調諧范圍（3.4 GHz至7.2 GHz）的下限擴展為54 MHz分頻。 每當進行1/2分頻時，相位噪聲可改善3 dB（如圖2所示）。

　　圖1. ADF4355 PLL/VCO中的多頻段VCO由一系列振蕩器組成，每個振蕩器調諧整個頻段的一部分并在整個頻段范圍內保持統一的KVCO和VTUNE 調諧電壓的曲線圖形似鋸齒，因?yàn)槊總€(gè)振蕩器都通過與電壓可變電容并聯實現一次一個開關的固定電容器最大限度擴大每個VCO的總體調諧范圍。

　　圖2. 每次對輸出頻率進行1/2分頻時，總體相位噪聲改善3 dB 在本例中，對3.4 GHz VCO進行64分頻所得到的相位噪聲要好于?130 dBc/Hz（53.125 MHz時，偏移為10 kHz）。

　　不過，即使集成PLL/VCO IC與YIG調諧振蕩器相比具有更寬的調諧范圍，仍存在以下問題： YIG調諧振蕩器的相位噪聲性能與最好的集成VCO相比，仍具有12 dB的優勢。 即使該性能差異可通過組合多個并聯的PLL/VCO（如圖3所示）的輸出來縮小。 輸出可疊加，且每次倍增并聯的PLL/VCO數可使相位噪聲改善3 dB。 例如，兩個ADF4355 PLL/VCO可使相位噪聲改善3 dB，四個ADF4355 PLL/VCO可使相位噪聲改善6 dB，八個 ADF4355 PLL/VCO可使相位噪聲改善9 dB（如圖4所示）。

　　圖3. 同步多個PLL/VCO并組合其輸出后，每次倍增VCO數可使相位噪聲改善3 dB 此處所示的四個并聯的ADF4355可使總體相位噪聲改善6 dB。

　　圖4. 與使用單個PLL/VCO相比，鎖定相位并組合八個ADF4355 PLL/VCO的輸出可使總體相位噪聲改善約9 dB 此處的頻譜顯示單個ADF4355的輸出相位噪聲以及八個同步ADF4355（并聯工作）疊加輸出的相位噪聲。

　　疊加PLL/VCO輸出的關鍵是操作相位內所有振蕩器的輸出。 本文所述示例使用四個并聯的PLL/VCO。 可以想到的是，在同一印刷電路板上放置頻率相同的四個鎖相環和壓控振蕩器會帶來各種難題。 其中的主要難題是隔離。 PLL之間的隔離效果差可能導致注入鎖定（如圖5所示）現象，在這種情況下，振蕩器會優先鎖定至強信號或諧波，而非鎖相環自身調諧電壓所選的頻率。 兩個鎖定機制形成互調失真時，只要發現噪聲性能和雜散信號有略微降低，即可觀察到注入鎖定。 如果失真更嚴重，該信號將更像調制載波而非連續正弦波。

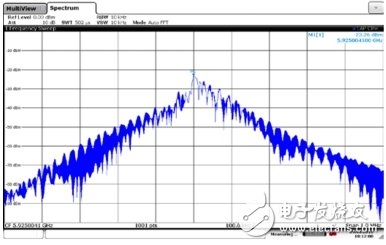

　　圖5. VCO頻率鎖定到外部振蕩器而非其控制電壓時發生注入鎖定 結果是互調和相位噪聲增大。

　　隔離需要各種技術和電路。 例如，使用緩沖器（本例中為ADI ADCLK948 LVPECL 8:1時鐘緩沖器）將參考信號緩沖到每個PLL（引腳REFINA和引腳REFINB）。 此外，最大限度減少串?dāng)_需要正確端接電源，且負載引腳盡可能靠近電源和負載。 另外還需接地的分流電容（18 pF），以便在通過所需參考頻率時衰減VCO輸出的任何漏電流。

　　其他需要隔離的是電源線路。 要實現所需隔離，每個PLL都應當具有自己的高性能調節器（ADI ADM7150），可分別用于+5 V線路（VVCO、VP和VREGVCO），而在本文中VCO電源更為重要。 模擬（AVDD）線路、數字（DVDD）線路和輸出級（VRF）線路也需要3.3 V，因此每條線路同樣使用各自的調節器。 只要去耦良好，即可將每個PLL上的3.3 V線路連接在一起。

　　在RF輸出級上，禁用輔助輸出（引腳RFOUTB+和REFOUTB–）并將其端接以確保不會生成任何不必要的噪聲。 輸出RFOUTA–端接在50 ?負載中，其補充輸出RFOUTA+饋入高隔離功率合成器 （Marki Microwave， PBR0006SMG）。 選擇該合成器可確保在共用輸出端提供組合信號，同時最大限度減少輸出級之間的耦合。 為提高隔離性，一對合成器組合兩個PLL的輸出，另一個組合器則疊加前兩個PLL的輸出。

　　最后，Laird的現成屏蔽體進一步隔離，以最大限度減少任何可能以電磁方式耦合VCO的雜散輻射。 采取所有這些步驟可確保隔離效果最佳。

　　ADF4355不但包含高分辨率的24位調制器（其允許生成N分頻值），還包含允許微調RF信號相位的電路。 相位值要有用，需具有重復性。 這就需要使用“相位再同步”功能。

　　對于相位再同步的最佳描述是，這一功能可在頻率更新后將小數分頻器（帶噪聲成形功能的∑-?調制器）置于已知狀態。 由于相位為相對測量值，再同步功能的定義為相位為P1的頻率F1變?yōu)轭l率F2時以及從該頻率變回頻率F1時，該功能應當使相位再次變?yōu)槭状螠y量時所得的P1。 使用該功能可調節相位以最大限度減少四個PLL之間的相位差，從而獲得四個PLL的最大總功率，實現最大限度的相位噪聲改善。 除這些步驟外，同樣重要的是同時重置每個PLL的計數器，使用芯片使能（CE）引腳進行硬件掉電和上電即可輕松實現。

　　過程和器件間差異意味著，我們無法假定每個PLL之間的相位差，遵照重置和再同步步驟時，將足夠接近零以最大限度增大信噪比；因此需要外部校準電路。

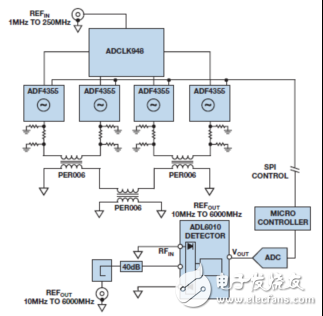

　　圖6. 集成四個相位對準ADF4355的 PLL/VCO以及ADCLK948時鐘緩沖器、合成器（PBR-0006SMG）和校準電路

　　圖7 顯示實際結果遵循理論，針對PLL/VCO的每次倍頻具有所述的正確相位性能，相比單個PLL/VCO，四個PLL/VCO的組合相位噪聲可改善6 dB。 當四個PLL/VCO相位組合時，一個ADF4355 PLL（1 MHz偏移時–134 dBc/Hz/）的性能可改善6 dB（1 MHz偏移時約–140 dBc/Hz/）。

　　圖7. 輸出相位噪聲曲線圖，顯示單個ADF4355 PLL/VCO振蕩器和四個組合的ADF4355PLL/VCO振蕩器的相位噪聲。

　　校準步驟很簡單： 打開單個PLL/VCO并將其相位定義為相位零。 依次打開其他PLL/VCO，更改其輸出相位，直到PLL/VCO的組合輸出功率達到最大，然后打開下一個VCO并再次調諧其相位，直到PLL/VCO的組合輸出功率再次達到最大。 需注意的是，由于倍增了組合功率，因此在打開第二個PLL/VCO后，功率會發生最大變化；之后每個PLL/VCO的差異會減少。 實際上，這意味著并聯的PLL/VCO數每次倍增時，信噪比都會增大。 也就是說，兩個并聯PLL/VCO可使信噪比增大3 dB，四個可使信噪比增大6 dB，八個可使信噪比增大9 dB。 當然，功率合成器的復雜性也會倍增，因此四個PLL/VCO為實際的上限，八個和16個PLL/VCO并聯的效果會遞減。

　　需注意的是，最佳相位性能和最大輸出功率一致，因此測得的功率足以確保最佳的相位噪聲性能。 本例中的校準器為ADI ADL6010功率檢波器，用于測量組合信號的輸出幅度。 在此方法中，可（在每個頻率）調節每個PLL的相位，當組合功率達到最大值時，相位調節恒定（如圖6所示）。 針對其他每個PLL重復該過程，直到所有四個PLL都上電并得到調節，這樣合成器輸出端的信號即會達到最大值。
