輸線的特征阻抗取決于其結構及材料的選擇。圖1是一個HDMI線纜的街頭部分，其典型結構如圖2所示，主要包括線材和連接器部分。

　　
圖1：HDMI線纜（局部）

　　圖1：HDMI線纜（局部） 圖2：HDMI線纜頭部結構

　　為了能夠保證線纜的特征阻抗，首先要保證線材的特征阻抗能夠盡量接近目標特征阻抗。圖3是HDMI Type A/C線纜所用線材的截面圖，確定了材料之后，可以使用2D場求解器確定其特征阻抗，經適當?shù)恼{(diào)整結構參數就可以確定線材個部分的設計尺寸。

　　圖3：Type A/C線材模型

　　連接器是線纜能夠?qū)崿F(xiàn)可分離連接的關鍵結構。由于連接器的結構比較復雜，在阻抗控制方面遠不及線材容易實現，所以一般的業界規格里面，對連接器區段的阻抗匹配的規格略有放松。即便是如此，對于高速互聯的連接器，在控制阻抗方面仍然面臨很大的挑戰。圖4是一款HDMI線纜的特征阻抗測試的結果，該結果表明該連接器區域內存在較大的特這阻抗偏差（超出規格），而且存在特征阻抗較大區域的時間過長等一些列的問題。

　　圖4：某型HDMI連接器特征阻抗測試結果

　　透過三維高頻結構分析，能夠有效預測連接器區段內的散射矩陣，獲得結構的高頻特性評估的依據。和結構的力學評估類似，高頻結構分析，也大致需要以下幾個步驟：首先建立結構的三維，接著指定各個零件的高頻材料特性，其次必須設定適當?shù)倪吔鐥l件及背景分析，最后就可以加入求解設定并進行結構的高頻分析，圖5給出了高頻結構分析的模型局部效果。

　　圖5：HDMI cable to board連接器高頻結構分析模型

　　通過結構高頻分析，可以得到結構的散射矩陣或者RLGC矩陣，然后就可以使用SPICE軟件進行時域及頻域的分析（圖：6），通過特定的運算與轉換就可以得到包括特征阻抗（圖7）在內的各種高頻特性的仿真結果。

　　
　圖6 HDMI cable to board連接器SPICE模型

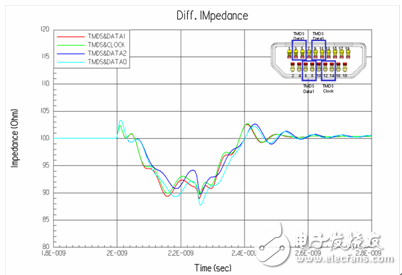

　 圖7 HDMI連接器特征阻抗仿真結果
