USB，是英文Universal Serial Bus（通用串行總線）的縮寫，是一個外部總線標準，用于規范電腦與外部設備的連接和通訊。是應用在PC領域的接口技術。USB接口支持設備的即插即用和熱插拔功能。

　　TTL連接線是用于相機與閃光燈離機專用的熱靴來相連接線，通常還會把它叫做閃光燈離機連接線、TTL線、快門連接線、離機連接線等等，有很多種叫法。

　　自制TTI.線

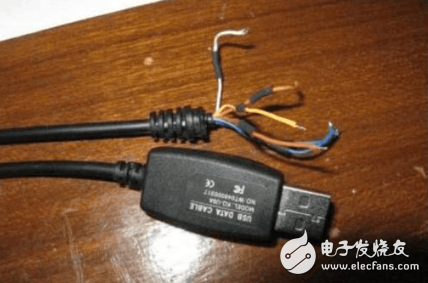

　　手中有一條以前手機的數據線是USB 接口的，另一頭是手機的專用接口，先將數據線從中間剪開，用萬用表測出TTL使用的4根線。

　　1.將USB 數據線的USB 接頭金屬觸點面向上，最右側（UL B的地線），與剪開的另一側的各個接線測試電阻（或斷通），則試到電阻為0 （或通） 的一根接線記下來（地線），那么5V的接線就是TTL 的VCC線（vc c這根線在破解時無用，如果沒有測出也無所謂）。

　　2、將剪斷的USB數據線插入計算機，并安裝好驅動程序，在設備管理器里識別為COM接口。

　　3.萬用表調至DCV （直流電壓） 檔，用黑色表筆接剛才測出的地線，并用紅表筆分別狽試其它接線，可以測試出5V.3V.0V 等接線出來。

　　4.打開軟件《串口調試專家》，選擇此數據線的COM接口并打開監控，同時將自動發送框勾選。

　　5.將剛才測出的3V接線和OV 接線端接（有多個這樣的線，可以排列組合側試），如果接收框中出多次現于發送框中相同的信息，那么3V接線就是TIL中的數據發送線，0v接線就是TIL中的數據接收線。

　　6.將剛才測出的線同廢舊機箱上拆下的主板連線對接（主要是想破解的時候接線方便）。

　　在本文里，我會盡量使用最簡單，花費最少的方祛試圖說明一根USB接口的TTL線如何找到串口通訊中最重要的三根

　　信號線;地（GND） 發送（TxD）接收（RxD）。現在COM日越來越少了，都是USB的了，可憐的COM口。OO

　　本文只支持WINDOWS XP 版本，WINDOWS 其它版本未測試。

　　我們有了一根USB數據線，是USB轉串口的，一邊是USB接口，一邊是某種手機的尾插，現在已經剪斷無祛判斷了，

　　只留下幾根不同顏色的線。

　　請你用筆在紙上寫下這幾根線的顏色，《顏色列表只有一下這幾種： 棕色紅色橙色黃色綠色藍色紫色灰色白色黑色別的顏色的線我還沒見過）

　　比如我的線的顏色為： 紅色橙色黃色綠色藍色自色那么我在紙上就寫下這幾個顏色：紅色橙色黃色綠色藍色白色

　　首先; 請確保你的數據線插上電腦能夠正確被系統認出來，并且在硬件管理器中查看數據線被系統認定為哪個COM口？ 也就是COM 幾。并且用筆和紙記錄下來

　　這一步可能涉及到你需要安裝數據線的驅動程序。

　?。ㄔ凇拔业碾娔X”上右鍵點它，在彈出來的菜單里點擊“管理”或者點擊屬性，點擊“硬件”選項卡點擊“設備管理器”出現設備管理器列表，展開里面的“端口《COM 和LPT）“）

　　圖片中藍色框中的就是我的一條數據線，可以看到它使用的是COM1口，如果端口太多看不到，你可l 。在這個狀態下，拔出數據線，看哪個串口消失了，再插上，又出現了來確定數據線所占用的端口號，拿筆記下來（ 這很重要）。如果連這一步都做不到，看不到數據線占用哪個串口，那后面的就無法實施了，必須把這步做好才可以繼續往下看。

　　然后，請下載我上傳的這個附件：串口調試小助手《感謝軟件作者）解壓緒后，就是一個小程序，運行它《先掃毒。。。。。請你不要動里面任何設置，否則會亂掉，以下我發一張默認的圖，如果改亂了，請按圖還原。

　　這個時候軟件默認是去找COM1口，如果你的數據線占用的不是CoM1; 那么軟件會提示找不到該串口。你可以在左上角那個COM1的地方下拉菜單中選擇你數據線占用的端口，這個端口就是剛才我讓你在設備管理器中看到的端口號。這個軟件只支持4- 個串口COM1-COM4，如果你數據線占用的是COM4以后的端口號，會導致系統找不到。解決辦法后面會說。

　　選對了串口號，軟件應該不會繼續報告任何錯誤，并且軟件左上部分那個關閉串口左邊的小紅點會常亮，否則就是沒有找對串口。用鼠標點軟件窗口下面的“手動發送”軟件應該也不會有報錯，并且，在最下面的狀態欄中，TX的數值會隨著你點的次數而增加，這表示串口電路基本正常。接下來就是要找出哪些線是我們刷機需要的了（地線GND 數據發送TXD 數據接收RXD）

　　注意安全！開始危險操作了！

　　首先，確定USB 插頭中的地線與后面那幾根線中哪一根是通的，也就是找出某根線是地線（ GND），我們1先看看USB 插頭的弓腳排列：

　　1拔出USB 數據線插頭

　　2 將USB數據線后面的線都剝好皮。操作好的朋友可以在這： 個時候?qū)@些線頭上錫，操作不好的就不用了。

　　3 使用數字萬用表的通斷測試檔，一根表筆接到這些線的任意一根，另一根表筆輕輕的接觸USB 插頭中的那個地線金屬弓腳（看照片里有） 通了的話，數字萬用表會發出響聲。不通的話可以換另一根線重復，一般來說，絕對會有一根線是和USB 插頭的地線連接的。如果都沒有，那么只能說明沒有測對或者你這根線內部的地線斷了，沒用了。

　　找到地線后，請在剛才寫了顏色的紙上，對應的顏色下面寫上地線（GND ）

　　按這個方法測試，我的數據線的綠色線是和USB 插頭的地線相連，于是我就在紙上綠色的下面寫上地線

　　黃色綠色藍色白色紅色橙色

　　地線

　　接下來，找發送數據TXD 線和接收數據RXD 線

　　插上USB 數據線，打開串口調試軟件，設置好串口號（這時左邊中上方的小紅點一直亮，并沒有任何報錯）。

　　在軟件窗口下面，有個“自動發送“ 的選項，在前面的框里打上鉤，這時候可以看到狀態欄里的TX 數值一直在增加。這時請將數字萬用表撥到電壓檔的20V 直流檔，黑表筆接剛才找到的地線，紅表筆分別接剩下的線，如果有一條線是5V或者接近5v，比如4.5V 以上那么這條線是給手機充電的線，可以完全排除在外。找出所有接近3 點幾v 電壓（超過3V） 的線，找出所有電壓為零或無限接近零（小于0.5v） 的線《原理請看我發的掃盲貼）。

　　將接近3 點幾V 電壓的線與電壓為零或無限接近零《小于0.5v） 的線短路起來，看電腦屏幕中軟件最大的那個窗口里有沒有變化？ 如果能顯示出如下圖所示的結果，恭喜你，找對了

　　有電壓的那條線就是TXD 發送線電壓無限接近于零的就是RXD 接收線。如果怎么短接都沒反應，重起電腦，重新插USB線看看？還不行，就只能是數據線是壞的結果了?！吨灰皇浅潆姷?a target="_blank">電源線對地線短路，就不會對設備造成損害）

　　按這個方法，我的數據線查到藍色線有3V 左右的電壓，白色線為ov，短路后有顯示正確的信息，找對了，并且寫 在紙上 ：

　　橙色黃色綠色藍色白色紅色

　　地線發送接收

　　接下來就是自己焊接方便自己使用的接頭了，并標記好信號線，把不用的線一根根的隔離用絕緣膠布包好，包結實，別短路了就行了。
