21世紀是數碼時代，數字類消費產品的需求量正在進行著驚人的增長。在這些產品中，視頻類產品的比重相當?shù)拇?，在人們的日常生活中越來越普及。在這些產品中，無論是數碼攝像機，還是具有攝像功能的手機，其最核心的部分便是音視頻處理器，選擇什么樣的處理器，決定著此類產品的成本，性能，市場前景。

　　在本設計中，筆者選取了TI公司的TMS320DM270（DM270）作為核心的處理芯片。

　　可行性分析

　　為了使消費者獲得質量更高的數字視頻和影像內容，面向像素?cái)?shù)為300萬至500萬像素的數碼相機、數碼攝像機及便攜式多媒體產品。德州儀器（TI）推出了基于DSP的數字媒體處理器DM270，它是基于多處理器架構之上，集成DSP C5409和32位RISC處理器ARM7TDMI的雙核結構，其中ARM7TDMI來處理非成像功能，用作整個系統的主控制器，DSP處理音視頻編碼，同時還集成了專門用于執行DCT、反向DCT以及眾多其它處理運算中的運動估計與補償?shù)膱D像處理引擎（iMX），以及可變長編解碼器（VLCD）。

　　而且TI還提供了一系列音視頻芯片，可與DM270進行無縫連接。TVP5040，TVP5145可以用作視頻A/D轉換器，AIC23可用作音頻A/D。

　　DM270還有專門的MMC/SD控制器，進行外部MMC/SD卡的擴展功能，為大容量數據的存儲提供了方便，以及OSD（on screen display）模塊，可以直接外接顯示設備（LCD、TV）。

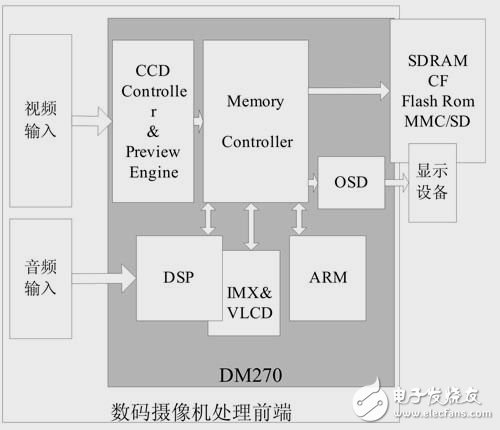

　　基于DM270的數碼攝像機基本系統框架如圖1所示。

　　圖1 本方案系統框架圖

　　方案設計

　　從圖1可以看出，整個系統前端主要是由視頻輸入模塊，音頻輸入模塊，以及處理器DM270組成。后端則可以接入存儲設備及顯示設備（LCD，TV）。

　　視頻模塊

　　視頻輸入模塊結構如圖3所示，由前端的CCD模塊進行數據的采集，進入CPU后通過預處理，再進行視頻數據的壓縮保存。

　　圖3視頻回放數據流

　　圖4 McBSP與AIC23的接口

　　視頻采集和輸入

　　在DM270中有一個CCD可編程控制接口，可以方便的把標準的CCD（CMOS）數據接入到系統內部，而且為CCD圖像傳感器提供了必要的時序邏輯，對逐行和隔行掃描CCD或CMOS圖像傳感器給予很好的支持，能支持高達4096＊4096像素。在筆者開發的系統中采用 OV7620的CMOS攝像頭，輸出YUV數據直接進入系統。芯片內部還有硬件的3A模塊來自動調節鏡頭的聚焦。另外，DM270中有預覽引擎 （preview engine），可對CCD數據的圖像進行增強，自動白平衡和各種尺寸的縮放。這樣大大減少了CPU對數據的初級處理壓力。

　　視頻壓縮

　　DM270支持VGA分辨率下的MPEG4 30fps實時編解碼，而且支持多種視頻壓縮標準，如JPEG，motion-JPEG，H.263等。可以為數碼攝像機提供多種拍攝模式。

　　如前所述，DM270內部還具有圖像協處理器iMX，可以高速進行DCT、運動估計 （補償）、插值運算。VLCD模塊完成碼流編碼。在筆者開發的平臺里可以做到VGA的MPEG4每秒24幀、H.263每秒30幀的實時壓縮編碼及解碼后通過LCD顯示。

　　此外，除了視頻圖像外，還可以實現數碼拍照的功能，進行JPEG圖片的拍攝。在筆者開發的平臺中可以實現2048*1536的JPEG圖片。

　　視頻輸出顯示

　　數碼攝像機必須具備回現功能，而DM270帶有OSD控制器，其后端有VENC（video encode）和D/A轉換模塊，產生NTSC或PAL格式的視頻信號輸出給外部顯示設備。DM270將壓縮的MPGE4數據或JPEG圖片，解碼后的 YUV數據通過OSD實現回現功能。其數據流如圖3所示。

　　OSD模塊具有4個圖像層（兩個YUV的video層和兩個位圖層），可以方便的實現圖層的層疊混合?？梢岳肙SD的位圖層0顯示各種操作菜單，作為圖形界面讓用戶調節系統參數。
