據瑞士信貸預計，未來兩到三年，智能可穿戴設備的全球市場規模將超過500億美元。然而，穿戴式裝置必須等到取得量身打造的專用SoC后才能邁向主流市場，主流芯片商紛紛搏殺可穿戴開發平臺。博通，飛思卡爾，MTK，君正，英特爾等知名IC大廠結合自身技術特性推出功能各異的可穿戴開發平臺，鑒此，本文梳理分析當前主流可穿戴設備開發平臺方案，以期給有意致力于可穿戴或智能硬件開發的工程師朋友以有益參考。

　　博通開發平臺WICED顯可穿戴設備大將風范

　　博通針對可穿戴設備，推出了名為WICED的開發平臺，可將藍牙、WiFi、NFC和定位技術整合到可穿戴設備中。他們認為可穿戴技術方興未艾，無線連接技術是使其徹底發揮應用潛力的關鍵所在。

　　WICED WiFi軟件開發工具包括：

　　一個開源的編譯系統和基于GUN的工具鏈（將支持本地IAR）

　　一個基于Eclipse CDT的GUI開發環境RTOS/TCP協議棧選項，包括ThreadX/NetX、ThreadX/NetX Duo和FreeRTOS/LwIP

　　低功耗藍牙智能橋接（Bluetooth Low Energy SmartBridge）

　　WICED應用程序架構，包括bootloader、閃存存儲API、OTA升級、系統重置和系統監控

　　采用蘋果授權的MFi技術，或網絡瀏覽器和softAP/webserver的即用設備

　　示例應用、測試應用等

?

　　WICED可為設備嵌入低功耗、高性能、可互操作的無線聯網功能。一些新興企業正在基于Broadcom的WICED技術，設計新的可穿戴設 備，包括血壓計、血糖儀、智能手表（今年5月，傳果殼智能手表也采用了Broadcom的芯片），以及更多健康管理設備。由于支持Wi-Fi Direct標準，兩個設備間可以直接通過WiFi安全地互聯，交互數據，而無需通過其他接入點或電腦。

　　英特爾挾x86架構Edison開發平臺狙擊可穿戴設備

　　在今年美國拉斯維加斯開幕的全球消費電子展（CES）上，英特爾CEO科再奇（Brian Krzanich）發表了主題演講，宣布英特爾在智能可穿戴設備領域的系列新產品計劃，其中包括專為可穿戴設備設計的新平臺Edison。

　　Edison是基于去年9月發布的Quark芯片技術的新計算平臺，僅有一張普通的SD卡大小。這個平臺是基于22納米技術，內置WiFi與藍牙連接功能，并擁有靈活可拓展I/O功能，支持Linux和開源軟件，適用于超小型和低功耗的廣泛物聯網設備、智能消費產品以及可穿戴設備。

　　為了展示Edison的技術適用場景，科再奇現場演示了數款基于Edison平臺的智能設備，其中包括智能耳機、智能耳塞、智能水杯、無線充電碗、智能嬰兒監控衣以及智能3D打印等。這些設備是基于英特爾的參考設計所打造，具體相關產品還要由合作伙伴開發制造。

　　飛思卡爾高靈活性開源可穿戴參考平臺WaRP

　　作為ARM架構的穿戴式系統平臺代表，飛思卡爾與 Kynetics、RevolutionRobotics、Circuitco等超過十五家廠商，在今年的CES上共同推出了開源、可擴展的參考平臺—— WaRP（Wearable Reference Platform）。源于這個平臺擁有多款型號或產品類別，其高度靈活的系統級設計套件，支持嵌入式無線充電，將處理器和傳感器整合到混合架構中，使其擁有可擴展性和靈活性的特點。

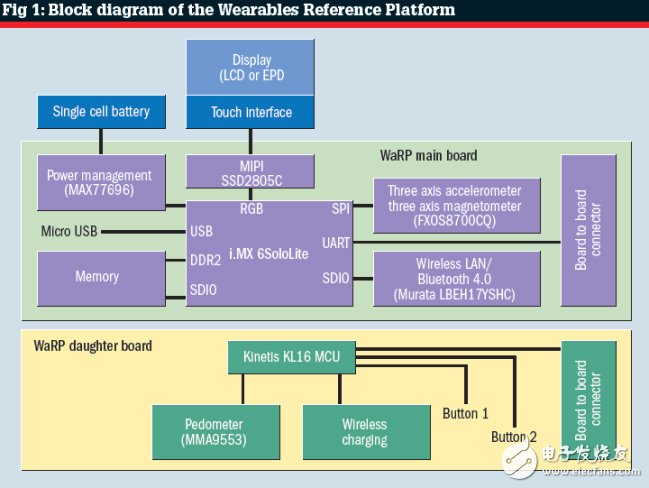

　　WaRP的混合架構包含一個主板和一個示例子卡，主板上采用i.MX6SoloLiteARMCortex-A9處理器作為平臺內核，示例子卡上的備用微處理器KinetisKL16MCU用作傳感器集線器（SensorHub），還能夠針對不同的使用模式添加更多子卡，還搭載了一個無線充電MCU。

?

　　傳感器技術是可穿戴設備的重要組成部分，WaRP包含飛思卡爾XtrinsicNMA9553計步器和FXOS8700電子羅盤，該平臺可以運行 Android4.3操作系統?；旌霞軜?gòu)使得處理器間能夠相互通信，支持圖形顯示，在深度睡眠模式下，KinetisKL16仍然能夠收集傳感器的數據，這可以降低整體平臺的功耗，延長待機時間。

　　目前WaRP可支持的應用包含運動追蹤、智能手表、心電圖（ECG）監控、智能眼鏡、擴增實境頭戴式顯示器、穿戴式醫療產品等。飛思卡爾微控制器事業部業務發展經歷SujataNeidig認為，擁有開源特性的WaRP平臺能夠降低穿戴式裝置開發門檻，加快產品的上市時間。Neidig指出，除提供如微處理器（MPU）、微控制器（MCU）、微機電系統（MEMS）傳感器等關鍵元件給開發廠商之外，WaRP加速了整體穿戴式市場發展，降低開發門檻，讓眾多中、小型新創公司順利進行穿戴式裝置的開發工作。

　　由于WaRP訴求的是開放平臺，為了符合其開源特性，目前該裝置支持的是Android、Linux等開放式的操作系統；而AndroidWear目前仍屬于封閉式的生態環境，無論是軟件開發套件（SDK）、應用程序尚未全面開放授權，僅鎖定智能手表應用，因此WaRP目前無法支持，不過一旦 AndroidWear完全開源，WaRP必會將其納入其支持的系統。

　　據了解，WaRP平臺的最終版本正在緊鑼密鼓的調整中，預計今年7月開始接受預購，8月初正式出貨，售價149美元（約合人民幣902元）。

　　德州儀器Meta Watch可穿戴藍牙智能手表開發平臺

　　Texas Instruments Meta Watch? Bluetooth?可穿戴手表開發系統具有數字或模擬和數字顯示屏，能夠快速開發“連接手表”應用。 TI Meta Watch具有數字或模擬和數字顯示屏，可使開發人員快速而輕松地將設備和應用程序接口擴展到手腕上。 Meta Watch平臺采用嵌入式藍牙技術，可連接到智能手機、平板電腦和其他電子設備。

框圖

　　特點

　　帶兩個16x80白色OLED顯示屏的模擬/數字（MSP-WDS430BT1000AD）

　　帶96x96反射/始終開啟顯示技術的數字（MSP-WDS430BT2000D）

　　藍牙無線技術

　　3 ATM防水

　　加速計

　　環境光傳感器

　　充電電池

　　不銹鋼外殼和皮表帶

　　優點

　　能夠快速開發“連接手表”應用

　　可連接到智能手機、平板電腦和其他電子設備

　　方便顯示來自移動應用或互聯網服務的信息

　　Meta Watch SDK/API使手表能夠方便顯示來自移動應用或互聯網服務的信息。 TI Meta Watch 可穿戴手表開發系統包括一個3 ATM防水不銹鋼外殼、皮表帶、礦物玻璃水晶、振動電機，三軸加速計和環境光傳感器。 Meta Watch平臺優化用于低功率運行，是基于TI MSP430?超低功耗微控制器和CC2560藍牙主機控制器接口解決方案。

　　CSR 1012 是專為可穿戴技術市場開發的平臺

　　CSR公司日前宣布推出一款全新的Bluetooth? Smart平臺，以滿足開發人員進行低功耗可穿戴配件的開發需求。作為卓越的CSR μEnergy系列產品之一，CSR1012?采用的更小型封裝使其成為可穿戴設備的完美選擇，例如可穿戴手表及運動監測器等。

　　盡管全新平臺采用適于可穿戴設備的小型封裝，但仍然嚴格使用標準的PCB技術，從而使開發人員能夠以低成本的方式更加快速地將更多產品推向市場。這也是首個無需外裝調節器即可與鋰離子電池實現直接連接的解決方案，從而保障更長的電池使用壽命，這一點對于可穿戴配件產品至關重要。

　　該解決方案不僅適用于可穿戴技術，還可用于其他的小型‘手機應用配件’及HID配件，例如智能手機或平板手寫筆、小型廣告信號燈等。

　　適用于大批量生產

　　CSR1012采用點距為0.4mm的QFN封裝，是大批量生產及緊湊型設計的完美解決方案，可在大批量生產過程中輕松操作。該裝置下方的空間使I/O能夠使用標準鉆孔式導通孔進行布線，加上其4x4的封裝面積，使開發人員能夠獲得一個極小的PCB，從而開發出吸引消費者的緊湊型可穿戴設備。CSR1012現已批量上市。

　　提供參考設計加快上市速度

　　為了加快產品上市速度，CSR還為開發人員提供CSR1012參考設計解決方案及完整的生產制造信息。用戶可通過CSR客戶支持頁面下載所需資料。

　　兼容CSR μEnergy系列產品，可輕松實現過渡

　　CSR1012基于CSR μEnergy芯片且可與CSR現有軟件實現完全兼容，從而允許使用CSR1010及CSR1011解決方案的開發人員輕松地改用CSR1012開發可穿戴配件。

　　高效能及最佳電池壽命

　　CSR1012旨在為可穿戴配件提供最長可能的電池壽命。它是首個無需外裝調節器即可與鋰離子電池實現直接連接的解決方案，不僅節約了成本及PCB面積，更關鍵的是節約了外裝調節器中寶貴的靜態泄漏電流。由于外接開關的靜態泄露電流為10到15μA，線性開關為1到2μA，對于那些僅能在納安到低微安量程范圍內運行的設備，其電池壽命將極大地縮短。CSR1012平臺通過使用運行電壓在1.8V到4.3V的片上開關電源，使設備能夠直接從壓縮鋰聚合物電池中直接獲取電源。

　　聯發科發布可穿戴開發平臺LinkIt

　　聯發科在今年的臺北電腦展（Computex?2014）發布了其可穿戴產品開發平臺LinkIt。這一平臺為可穿戴開發者提供了完整的參考設計。

　　今年4月份，聯發科對外展示了其首款可穿戴芯片Aster，該芯片5×5毫米大小，集成微處理器、藍牙等功能芯片。

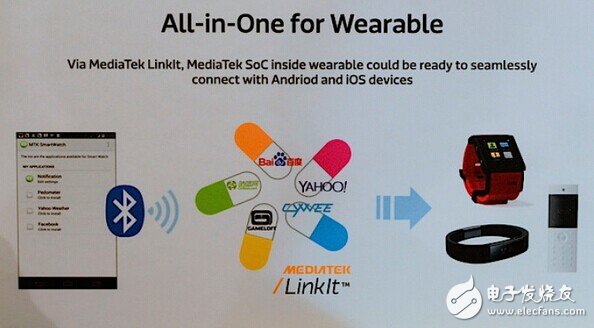

　　該LinkIt平臺，以Aster芯片為核心，提供完整的可穿戴產品參考設計。這一平臺不僅包含計算、通信聯網功能的硬件參考設計，同時還包含一個輕量級的可穿戴操作系統，以及各類網絡服務的接口。采用LinkIt開發平臺的產品，在聯網協作時，對iOS和安卓設備都兼容。

　　這一參考設計將簡化產品開發流程，讓可穿戴的開發者更加專注產品的外觀、創新功能和相關服務。

?

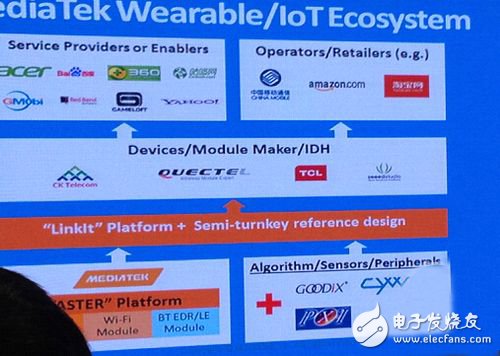

　　談及開發平臺戰略，聯發科表示這于其在手機市場的實踐一脈相承。聯發科新事業發展部總經理徐勁全表示：“此前在手機市場，聯發科的交鑰匙解決方案非常成功。但進入到可穿戴市場，每天都有新的設備出現，沒法提供像手機市場那樣全面的交鑰匙方案。于是，像LinkIt這樣的整合核心功能的參考設計出現?！?/p>

　　此外，聯發科還將推出其開發者社區Mediateck?Labs，今日發布的LinkIt平臺也將是這一開發社區的一部分。這一社區將于今年三季度開放。

　　圈地可穿戴 君正可穿戴開發平臺牛頓（Newton）積極配合AndroidWear

　　自2013年下半年開始，北京君正的CPU方案獲得多家國內智能手表廠商的青睞，目前該公司正積極與原始設計制造商（ODM）合作，緊密配合 AndroidWear操作系統的發展，推出可穿戴式和物聯網設備的整體解決方案——Newton平臺，期望進一步擴展至海外市場。

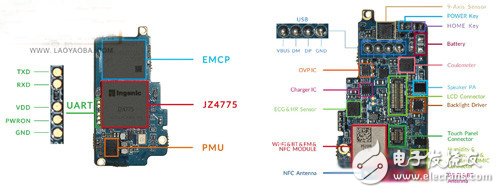

　　 Newton平臺采用了北京君正JZ4775CPU，其XBurst核心可兼容MIPS架構，集成了CPU、Flash、LPDDR、WIFI、 Bluetooth、FM、NFC、PMU、9軸MEMS傳感器、壓力傳感器、溫濕度傳感器、心電傳感器等在不到SD大小尺寸的電路板上。從幾十兆到 1GHz的超強計算能力，超低功耗，超小尺寸，靈活的擴展I/O接口，并具備聯網功能，Newton平臺在軟件上支持Linux、Android以及最新的AndroidWear。

　　Newton主打超低功耗、超高性能，其尺寸僅為38x22x3mm，待機功耗<4mW，最低執行功耗僅為80mW，最高平均運行功耗<260mW，使設備的續航時間達30小時以上。目前已知的果殼GeakWatch、智器ZWatch、土曼手表和Tick手表等都是采用北京君正的CPU來設計的。
?
