如何使用555計時器控制步進電機的速度
第1步：獲取所有東西！
以下是您的需求：
2 555定時器IC
原型面包板
12伏電源
5伏電源（相反，您也可以使用具有5伏輸出的穩壓器，如LC805CV）
A 1K＆＃937;電阻器
2 10k＆＃937;電阻器
3個LED（可選）
3 330＆＃937;電阻器（可選，用于LED）
電容器（0.3uF至10uF，嘗試在此范圍內使用不同的電容器。超出此范圍的電容器將使步進電機移動非常緩慢且低于該范圍的電容器不允許電機完全移動。確保電容器的額定電壓高于10伏。）
100k＆＃937;電位器
2個按鈕（常開）
許多公對公跳線
步驟2：開始插入面包板上的A4988電機驅動器
插上電機驅動器后，將VDD（或VCC）引腳連接到+ 5vols，GND連接到顯然GND并且，VMOT為12伏。 不要忘記將SLP和RST引腳連接在一起！我使用了一個小跳線。
步驟3：從電路原理圖中獲取幫助
請在開始制作電路之前進入下一步。
步驟4：接線并測試速度控制器
僅設置并連接速度控制器。測試時，將電機驅動器的DIR引腳連接到GND或+5伏。打開電路并檢查電路是否正常工作。如果有任何問題，故障排除將比連接方向控制器后更容易。
步驟5：接線并測試方向控制器
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
步進電機
+關注
關注
152文章
3195瀏覽量
151010 -
555
+關注
關注
24文章
429瀏覽量
110095
發布評論請先 登錄
相關推薦
熱點推薦

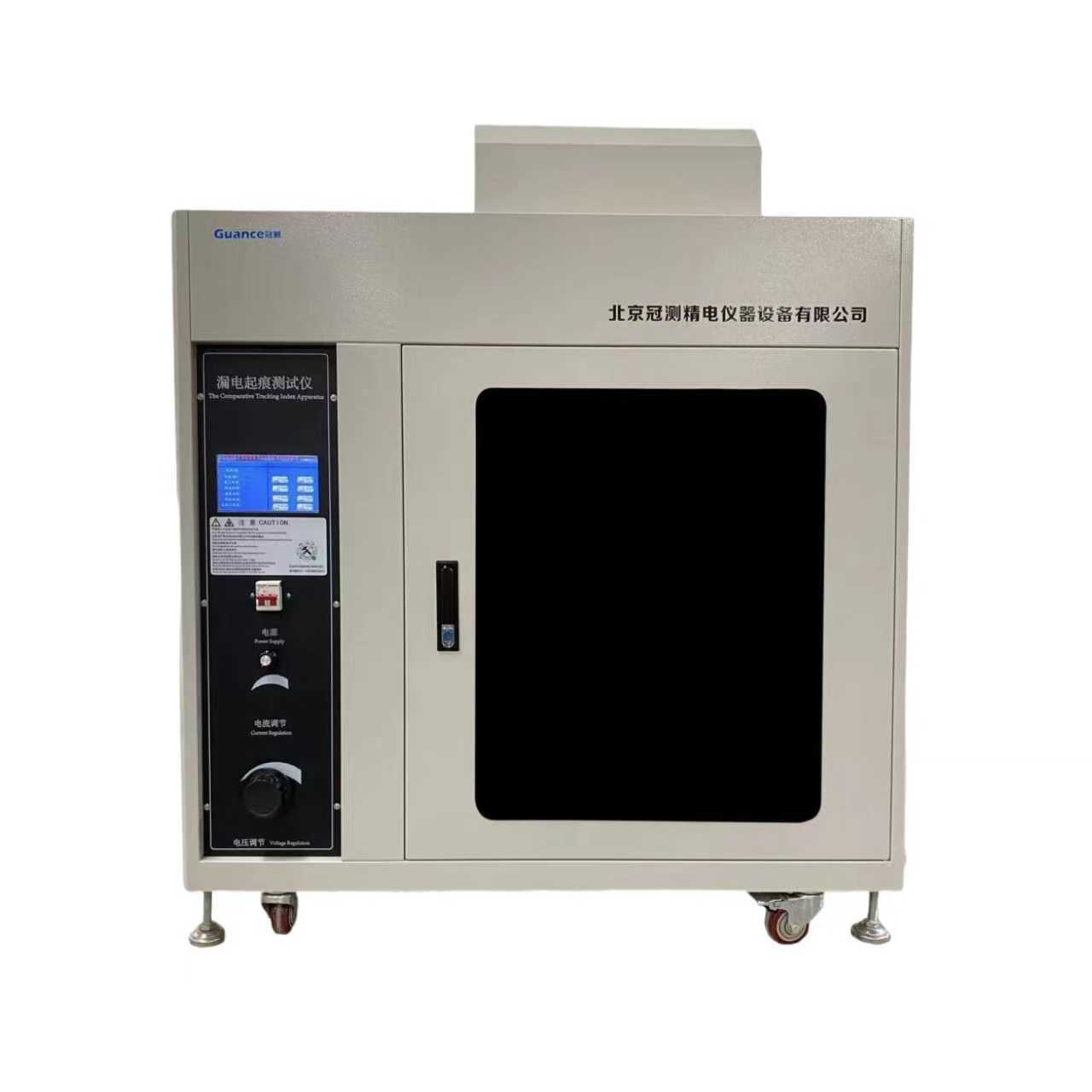

耐電痕化指數測定儀：滴液計時器設置與終點判據的深度解讀
