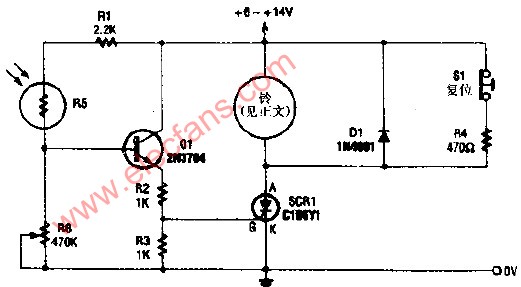

帶鎖閉電路的光激發報警器 在該電路中.光敏電阻R5在光的作用下使Q1正向偏置,R6用于調整靈敏度,SCR1由Q1發射極上的電壓觸發,激發警鈴發出聲響,S1被按下以后SCR1開鎖.要確保用自中斷警鈴(機電式蜂鳴器或鈴) 聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴 收藏 人收藏 掃一掃，分享給好友 復制鏈接分享 加入交流群 掃碼添加小助手 加入工程師交流群 評論 發布評論請先 登錄 相關推薦 熱點推薦 光檢測報警器電路圖 光檢測報警器電路圖：是一個簡單的光檢測報警器電路。當光線投射到CDS光敏電阻上時，其阻值減小，使 發表于 12-19 19:00 ?1516次閱讀 光控語音防盜報警器電路圖 光控語音防盜報警器電路圖 發表于 11-06 11:19 ?1363次閱讀 自鎖報警器電路 自鎖報警器電路 發表于 01-11 22:51 ?684次閱讀 自鎖式報警器電路 自鎖式報警器電路 發表于 01-11 22:52 ?621次閱讀 閂鎖防盜報警器電路圖 閂鎖防盜報警器電路圖 發表于 03-19 10:25 ?845次閱讀 閂鎖防盜報警器圖 閂鎖防盜報警器電路圖 發表于 03-19 10:26 ?497次閱讀 報警鈴輸出改進型光觸發報警2電路圖 報警鈴輸出改進型光觸發報警2電路圖 發表于 06-10 09:10 ?2162次閱讀 報警鈴輸出改進型光觸發報警電路圖 報警鈴輸出改進型光觸發報警電路圖 發表于 06-10 09:10 ?2285次閱讀 簡單的報警鈴輸出光觸發報警電路圖 簡單的報警鈴輸出光觸發報警電路圖 發表于 06-10 09:19 ?3480次閱讀 線鎖式報警器電路 線鎖式報警器電路 發表于 07-19 19:10 ?2152次閱讀 精密光激發報警電路 精密光激發報警電路 光敏CDS電池R8接在由IC1構 發表于 09-04 16:52 ?1877次閱讀 帶斷續音頻輸出的暗激發報警電路 帶斷續音頻輸出的暗激發報警電路 或非門a和a構成低頻 發表于 09-04 17:24 ?2853次閱讀 光束激發報警器的前置放大器 光束激發報警器的前置放大器 該電路適用于光束重復頻率大20Hz的情況。 發表于 09-04 17:34 ?2328次閱讀 帶滯后作用的光激發精密報警器 帶滯后作用的光激發精密報警器 TL081用作惠斯登 發表于 09-04 17:47 ?2165次閱讀 自鎖式光激發音頻輸出報警電路 自鎖式光激發音頻輸出報警電路 當光線照射到CDS光電池時，其電阻下降， 發表于 09-05 10:36 ?2149次閱讀
