室內監測器
室內監測器

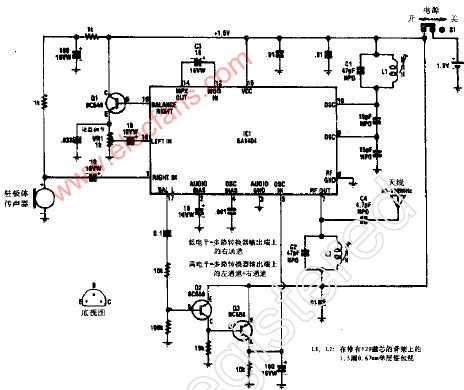

本電路用Q1來緩沖右通道的平衡輸出，而Q2和Q3構成一個音控（VOX）電路，當來自傳聲器信號變?yōu)楦唠娖綍r(shí)，VOX的輸出也變?yōu)楦唠娖?，IC1中的多路轉換器中將高增益左通道輸出轉換至后續的緩沖級上，然后，該信號通過C3交流耦合至射頻混頻級，而后再耦合至C2和L2調諧的射頻放大器上。
