TYPEC轉HDMI2.0 視頻投屏設計|CS5265原理

目前市面上有很多手機和筆電都是TYPEC接口的且如今一些手機、智能電視或者視頻軟件會有自帶的無線投屏功能，不過這對設備的要求比較高，同時會受到網絡限制，可能會出現延遲或花屏等情況。因?yàn)樵谝恍┲匾臅?huì)議或者在教學過程中，大家都普遍采用TYPEC轉HDMI有線投屏的方式來處理這些問題，下面我們將著重介紹目前一款性價比較高的typec轉HDMI2.0視頻投屏設計方案---CS5265。

CS5265是臺灣瑞奇達在2021年新推出的一款TYPEC轉HDMI2.0音視頻數據轉換芯片。CS5265是一款Type-C/DP1.4至HDMI2.0b轉換器，設計用于將USB type c源或DP1.4源連接至HDMI2.0b接收器。CS5265集

成了DP1.4兼容接收機和HDMI2.0b兼容發射機。此外，CC控制器還用于CC通信，以實現DPAlt模式。DP接口包括4條主通道、輔助通道和HPD信號。接收器支持每通道最大5.4Gbps（HBR2）數據速率。DP接收機結合了HDCP1.4和HDCP2.3內容保護方案具有嵌入式密鑰，用于數字音視頻內容的安全傳輸。CS5265是一款高度集成的單芯片，適用于多個細分市場和顯示應用，如拓展塢、擴展底座、顯示器、電視（TV）、投影儀、數字標牌、stream box等。

CS5265的特性;

USB Type-C規范1.2

VESADisplayPort TM（DisplayPort）v1.4兼容接收機

HDMI規范v2.0b兼容發射機，數據速率高達每通道6-Gbps。

支持所有USBType-C通道配置（CC）

內置振蕩器，無需外部晶體

嵌入式MCU和SPI-flash

嵌入式EDID（如果終端設備沒有，CS5265AN將響應EDID）

支持HDCP1.4和HDCP2.3，帶片上鍵以支持HDCP中繼器。

支持RGB4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的最大音頻采樣率

LPCM和壓縮音頻編碼格式

用于芯片控制的輔助通道、I2C主機接口

USB Type-CDisplayPort（DP）Alt模式輸入（接收器）

USB Type-C規范1.2和向后兼容Type-C規范1.0

VESADisplayPort TM v1.4兼容。支持4車道。

內置CC控制器，用于插頭和方向檢測

一個CC端口，用于實現DP Alt模式的通信

高達HBR2（5.4-Gbps）輸入。內置高性能自適應均衡器。支持1兆赫輔助信道

USB Type-C通道配置（CC）功能

支持熱插拔檢測（HPD）

HDMI數字輸出

HDMI 2.0b兼容

每個通道的最大數據速率高達6-Gbps

支持高達3840x2160@60Hz 或者4096x2160@60Hz

音頻流處理

LPCM和壓縮音頻編碼格式

192k Hz x8通道的最大音頻采樣率支持高動態范圍（HDR）元數據處理

支持I2C主從高達400 kHz。

HBM 4KV用于連接器引腳

8*8mm QFN68封裝，帶e-Pad

電力與技術

5V/1.0V系統電壓，集成3.3V LDO和1.8V LDO

CS5265設計TYPEC轉HDMI2.0視頻投屏轉換器應用場景或者兼容機型；

CS5265設計TYPEC轉HDMI2.0視頻投屏設計方案結構系統框圖：

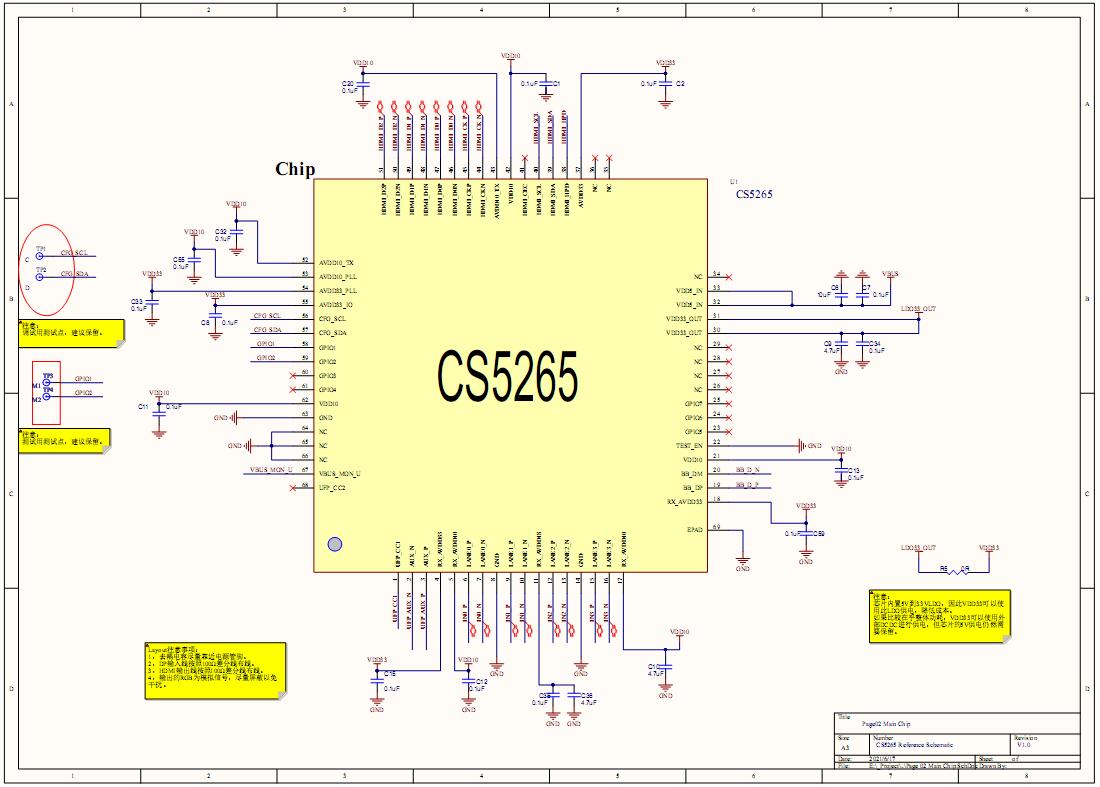

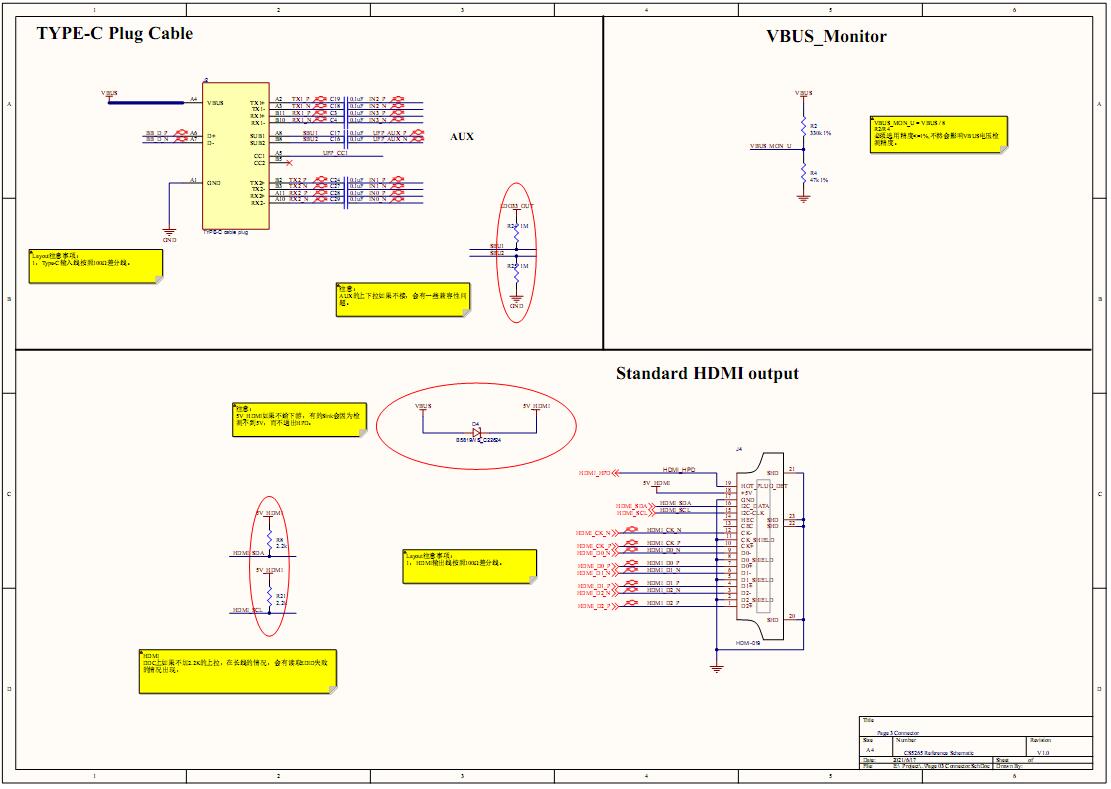

TYPEC轉HDMI2.0視頻投屏設計方案電路原理圖如下：

CS5265設計TYPEC轉HDMI2.0視頻投屏轉接線如下：

設計優勢點：CS5265設計簡單外圍器件較少，整體BOM成本較低且板子功耗較低，長時間的轉換或者投屏不會使板子急速升溫，導致投屏的效率和兼容性出現不良問題。
