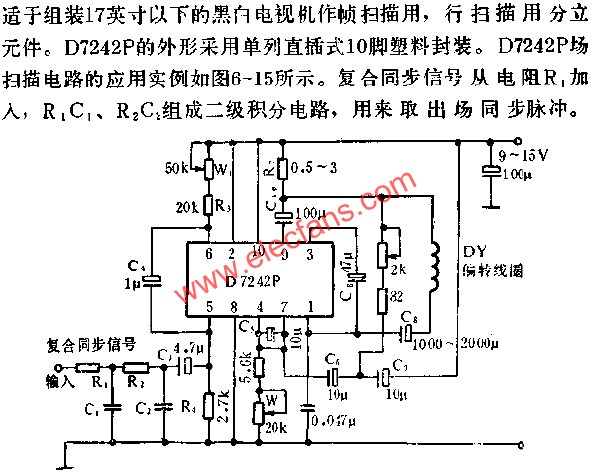

D7242P場掃描電路的應用電路圖
D7242P是內部帶功放的場掃描電路.它的基本功能和UPC 1031HZ相似,內部由場同步電路,場振蕩電路,鋸齒波形成電路,波形整形電路,場輸出電路和逆程脈沖鉗位電路所組成.該電路電源電壓范圍寬,從9~18V均可正常工作.輸出電流大,從而進一步提高了整機的可靠性,使安裝與高度較為方便.D7242P
