D0689電源集成電路的應用電路圖

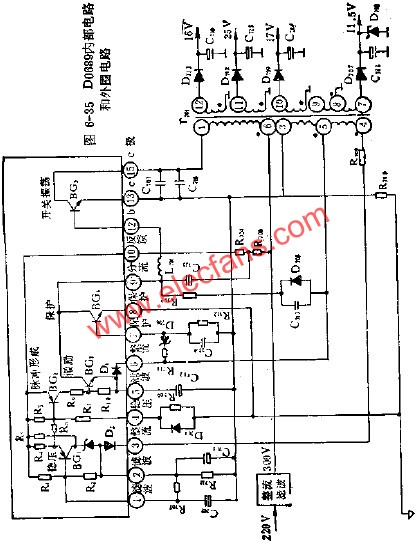

D0689是開關型集成穩壓電源厚膜塊(或組件),它主要完成振蕩,電壓控制以及電流過流保護等工作,具有穩壓性能好,外圍元件少,維修方便等特點.電路如圖所示.

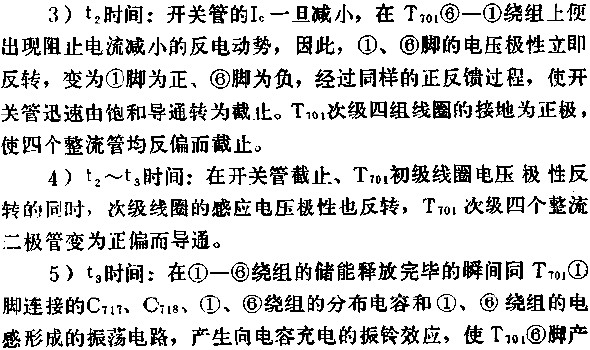

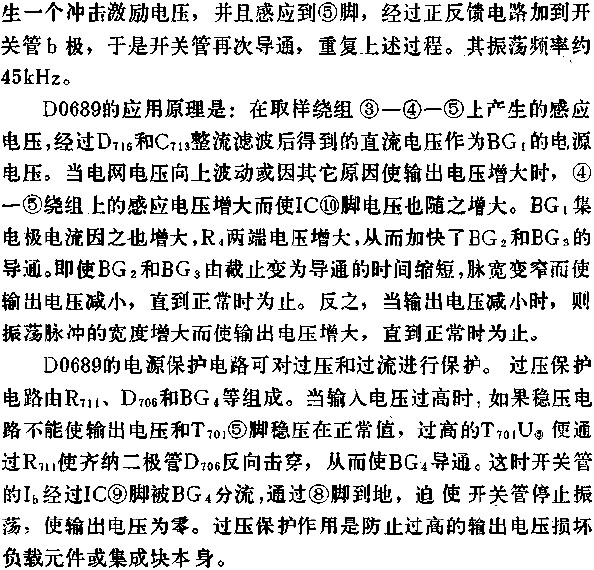

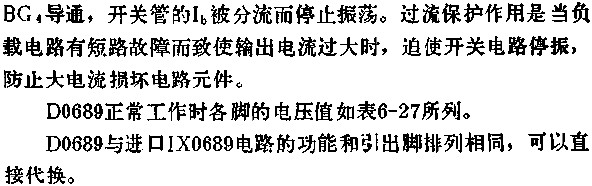

D0689的開關振蕩時間分為五個階段:
1)T2時間:電源接通后,整流輸出的300V直流電壓,經過開關變壓器T101 6腳-1腳-IC15腳,也就是加至電路內部的大
