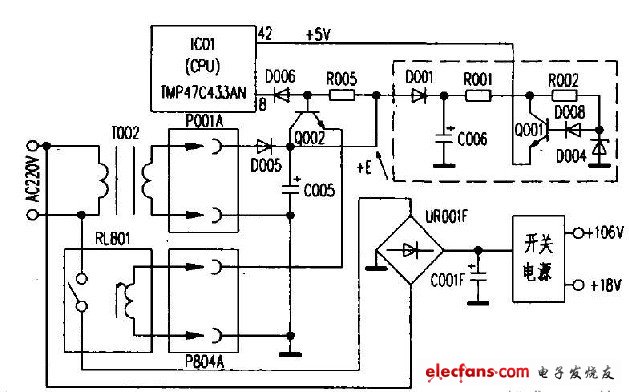

在下圖中，該機的開機過程由CPU(TMP47C433AN)、+5V電源、開機控制電路Q002及外圍元件執行。虛線框內是CPU的+5V電源形成電路。輔助變壓器將交流220V市電降壓為交流20V左右的電壓UF，UF經過D005作半波整流，在濾波電容C005兩端可取得10V左右的直流電壓+E為0001、Q002提供工作電源。Q001是+5V電源的調整管，D004為6.4V左右的穩壓管，R002是Q001的偏置電阻，QOOle極輸出的+5V電源直接加至CPU的供電端子IC001(42)腳。當接通交流市電后，彩電處于待機狀態，CPU的開/關機控制端子⑧腳輸出低電平。此時，+E經由R005→D006進入IC001⑧腳，控制管Q002b極被鉗位在低電平，故而可靠地截止。串在Q002e極的繼電器RL801處于斷路狀態，所以開關電源得不到市電而不能工作。此時，待機指示燈點亮，彩電處于待機狀態。當遙控器發出開機指令時，CPU⑧腳躍升為高電平，D006截止。+E經R005為Q002提供b極偏流，故Q002迅速導通，繼電器RL801得到吸合，常開觸點組接通，交流220V市電進入開關電源而完成開機動作。
