安規電容器

所謂安規電容器，指的就是必須過安規認證的特殊電容器，比如X和Y安規電容，一般要通過的認證有：中國的CQC、美國的UL、歐盟的ENEC，同時還有一些小國家的認證，比如韓國的KC認證、德國的VDE認證等。

安規電容與普通電容的最大區別之一就在于有沒有認證，普通的電容器是沒有認證的，甚至電容器上面不印品牌都行。但安規電容必須過認證，而且電容器上面必須印產品的品牌。

安規電容器可以保證使用者的安全：經過國家安全認證的安規電容具有電容器失效后而不會導致線路漏電而發生電擊，所以它們是不危及人身安全的。

安規電容主要有兩種類型，一種是X安規電容，另一種是Y安規電容。

X型安規電容器

X型安規電容主要有X1電容和X2電容，其中X2安規電容更加常用。

X安規電容是采用金屬化聚丙烯膜作介質，用耐高溫阻燃外殼，環氧樹封裝，單向引出結構。該產品有較高抗外電干擾性能，可靠性高，及良好的自愈特性。

不同體積的安規電容性能有差別，體積越大的耐壓值越高，X電容容量范圍為0.0022uf~4.7uf，容量誤差一般為K級，也就是±10％誤差。

Y型安規電容器

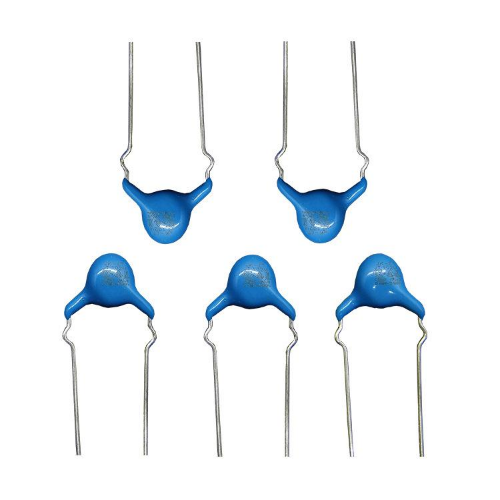

Y型安規電容器主要有Y1電容和Y2電容，外觀和高壓瓷片電容很相似，Y電容是分別跨接在交流輸入線L - PE和N - PE之間的電容。它和X電容都是安規電容，即電容失效后，不會導致電擊，不危及人身安全。區別在X電容跨接在L，N之間。

X安規電容和Y安規電容的作用：

Y電容抑制共模干擾：

共模干擾電流主要是由電源電路中的功率管對地的寄生電容，快速二極管對地的寄生電容，以及變壓器的寄生電容和雜散電容所引起。

X電容抑制差模干擾：

差模干擾電流由電源電路初級端的非連續電流和輸入濾波電解電容上的寄生電阻及寄生電感所造成。
