1 概述

浙江某半導體項目需根據用戶配電系統實時監測和故障預警管理需求，需要對半導體工廠10kV、0.4kV配電室各回路進行電力數據采集和配電柜內電氣節點實時溫度監測，做到有隱患提前預警，早發現早排查，保證半導體車間配電系統的正常運行。

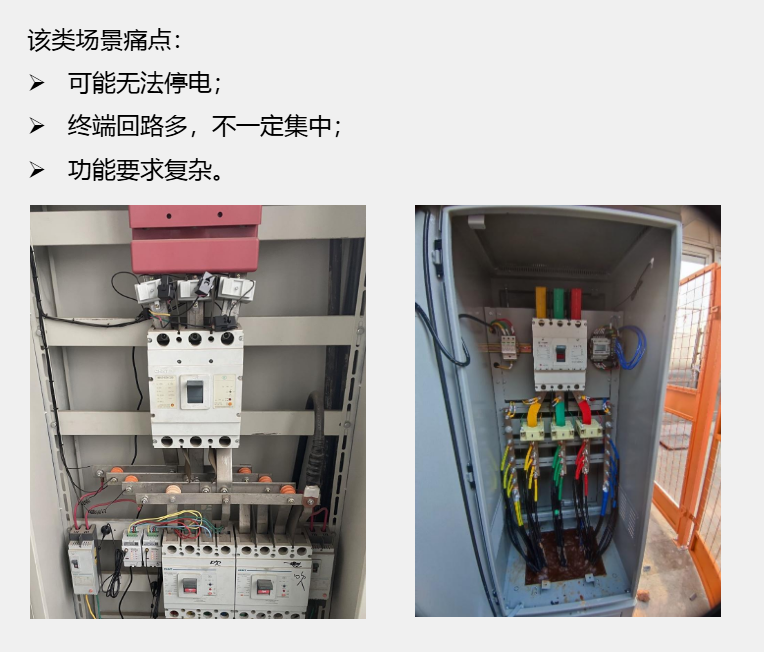

結合用戶實際生產工藝要求，本次對廠房1和廠房2的10kV和0.4kV所有回路加裝智能電力儀表，對廠房1和廠房2的0.4kV進線柜、電容柜、母聯柜及各出線柜加裝6個測溫傳感器。在廠房1的一樓監控中心設置1套電力監控系統，將電力儀表及無線測溫數據實時采集、管理，保障半導體配電系統的運行的可靠運行。

2 產品方案

2.1 產品需求

本次針對浙江某半導體項目，需要配置無線測溫產品，該項目的對傳感器要求如下：

1）非電池供電（采用感應取電方式供電）的無線溫度傳感器

2）無線頻率：470MHz；

3）啟動電流：≥5A；

4）測溫范圍：-50 ℃～+125 ℃；

5）采樣頻率：15s；

6）發射頻率：15s；

7）精 度：±1℃；

8）工作溫度：-40 ℃～+85 ℃；

9）*大工作電流：一次額定電流 5000 A；

10）溫升要求：在額定工作條件下，裝置不應達到可能影響開關柜一次設備絕緣及被測點正常工作的溫度，裝置的電流互感器線圈通過1250 A，30 min，環境溫度為20 ℃時，無線溫度傳感器表面溫升不應超過10 K。

11）傳輸距離：空曠距離不大于150米。

該項目的對接收器要求如下：

1）工作電源：AC/DC85V-264V供電；DC12~48V供電；

2）傳輸距離：空曠距離不大于150米；

3）通訊接口：1路RS485串行通訊接口，Modbus-RTU通訊協議 ；

4）安裝方式：35mm導軌式；

5）測點數量：不少于240點；

6）高溫告警：2路告警出口。

根據上述要求，故此選擇安科瑞的無線測溫產品如下表。

	90*90*38mm(長*寬*高)；AC/DC 85～265V 供電；ATC600有3種工作模式：終端(-C)、中繼(-Z)、終端(-M)，可根據項目布局選擇配置。一路上行RS485接口、Modbus協議。	35mm導軌安裝 螺絲固定 (φ4,36mm)
ATE400		25.82*20.42*12.8mm(長*寬*高)；CT感應取電，啟動電流≥5A；470MHz，空曠距離150米。	合金片固定、 取電

2.2 產品方案

以其中二#廠房配電室為例說明，其他配電室情況可再根據實際情況調整。本配電室有0.4kV3段母線，其中1號母線（T7）有5面出線柜、1面UPS柜、1面有緣濾波柜，2面無功補償SVG柜，出線柜共有35個出線抽屜，2號母線（T8）有3面出線柜、1面有緣濾波柜，1面無功補償SVG柜，出線柜共有19個出線回路，3號母線（T9）有一面出線柜、一面進線柜、一面無功補償SVG柜，出線柜共有9個出線回路。母線平面圖如圖1，配電房平面圖如圖2網關距離*遠的0.4kV開關柜距離不超過30米。

參考文獻

[1] 安科瑞企業微電網設計與應用手冊.2019.11月版

[2] 安科瑞智能電網用戶端電力監控/電能管理/電氣安全（產品報價手冊）.2020.01月版

[3] 安科瑞35KV以及下變電所智能配電系統設計與產品二次原理圖集.2019.7月版

[4] 安科瑞用戶變電站綜合自動化與運維解決方案.2020.1月版
