這次我們來分析一下 BUCK 結構開關電流與輸出電流的關系。

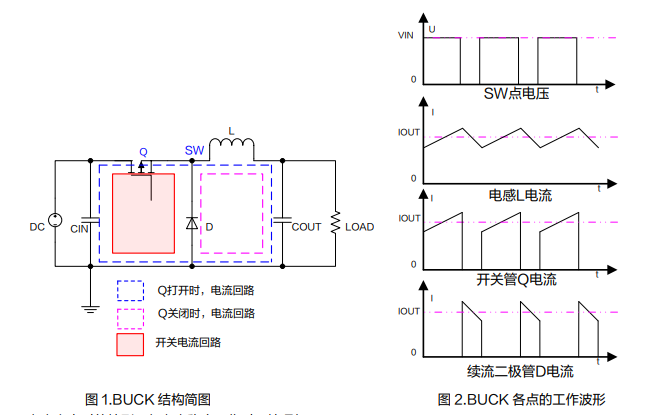

BUCK 結構的工作原理及波形 BUCK 結構簡單原理圖見圖 1,工作時各點的電壓電流波形見圖 2。

不考慮上電時的情形,僅考慮穩定工作時,情況如下:當開關管 Q 導通時,SW 點通過開關管接到 VIN 上,故 SW 點電壓等于 VIN,此時 VIN 給電感充電,電流逐漸上升;開關管與電感串聯,開關管上電流與電感相同;此時肖特基二極管反偏,反肖特基二極管的電流等于 0。
當開關管 Q 關斷時,由于電感電流不能突變,電感電壓變?yōu)樽蟮陀腋撸ぬ鼗O管鉗位電感 L 左端電壓,同時與電感形成續流回路。如果忽略肖特基二極管的壓降,則 SW 點電壓等于 0V。
由于電感的放電,電感的電流逐漸下降,同時,肖特基二極管與電感是串聯在一起,故此時肖特基二極管的電流等于電感的電流。
開關電流與輸入、輸出電流的關系
通過上面的分析,我們可以看到,對于 BUCK 電路,電感始終串聯在輸出回路里,電感的平均電流即為輸出電流。
同時,結合上面的分析,電感的最大電流與開關管的最大電流相等。也就是說,對于 BUCK 電路,開關電流與輸出電流直接相關。
由于電感上電流有一定的紋波(而紋波的大小與電感量有關),故輸出電流一定是小于最大開關限流點。下式給出了電感上紋波電流峰-峰值與電感之間的關系。

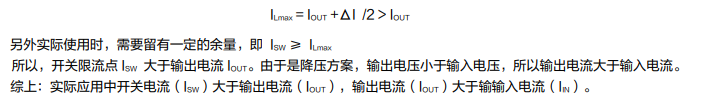

式中,F(xiàn)SW 為芯片的開關頻率,ΔI 為電感紋波電流的峰-峰值。從上式可知電感的最大電流為:

注意事項:通過開關電流限值,我們可以估算出系統的最大輸出電流,但這只代表著此芯片可以輸出這么大的電流,在實際使用中,應充分考慮發熱等因素來決定系統持續輸出電流能力!
