LT6911C：HDMI 1.4至LVDS/MIPI轉換
1.描述
LT6911C是一款適用于VR，智能手機，顯示應用的高性能HDMI 1.4至MIPI DSI / CSI/LVDS轉換器。
HDMI1.4輸入支持高達6Gbps的數據速率，為4k @ 30Hz視頻提供足夠的帶寬。
對于MIPI DSI / CSI/LVDS輸出，LT6911C具有可配置的單端口或雙端口MIPI DSI / CSI、LVDS，具有1個高速時鐘通道，1~4個高速數據通道，最大2Gbps /通道，可支持總數帶寬高達16Gbps。LT6911C支持突發模式DSI視頻數據傳輸，還支持靈活的視頻數據映射路徑。集成的DSC編碼器可實現高達3：1的視覺無損壓縮，從而降低了UHD視頻傳輸?shù)膸捫枨?，同時降低了功耗和EMI。
提供兩個數字音頻輸出接口，I2S和SPDIF。I2S接口支持2-ch LPCM，SPDIF接口支持2-ch LPCM或壓縮音頻，兩者的采樣率最高為192kHz。
該器件能夠自動操作，該集成微處理器使用嵌入式SPI閃存進行固件存儲。通過配置I2C從接口也可以進行系統控制。
2.特點
1.HDMI1.4接收器
2.單/雙端口MIPI DSI / CSI/LVDS發送器
3.數字音頻輸出
4.其他
3.應用
1.移動系統
2.顯示器
3.VR
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
集成電路
+關注
關注
5464文章
12676瀏覽量
375657 -
電子元器件
+關注
關注
134文章
3961瀏覽量
114422
發布評論請先 登錄
相關推薦
熱點推薦
i.MX95上的顯示輸出，LVDS 連接不起作用如何解決？
，但主板似乎無法識別連接的顯示器。（我們附上照片以供參考。
我們的主要問題是:
i.MX95 板是否支持 LVDS 顯示輸出，或者此功能是否在當前器件樹配置中被禁用？或者，MIPI 是該板唯一支持的顯示接口，需要我們獲取 IMX-
發表于 04-22 09:50
PI3HDMI511：HDMI 1.4 源端重驅動器的卓越之選
PI3HDMI511：HDMI 1.4 源端重驅動器的卓越之選 在當今的電子設備中，高清視頻傳輸成為了一項關鍵需求。HDMI 接口作為高清視頻傳輸?shù)闹髁鳂?biāo)準，其信號的穩定和高質量傳輸至
HDMI 1.4靜電保護方案
設備。HDMI1.4支持4K，帶寬為10.2Gbps，最高可達到3840×2160分辨率和30FPS幀率。HDMI電路制造商不斷致力于微縮其元器件內的晶體管、連接
LT1618：高性能恒流/恒壓1.4MHz升壓DC/DC轉換器的深度解析
LT1618：高性能恒流/恒壓1.4MHz升壓DC/DC轉換器的深度解析 在電子工程師的日常設計工作中，DC/DC轉換器是不可或缺的關鍵組件。今天，我們要深入探討一款性能卓越的產品——

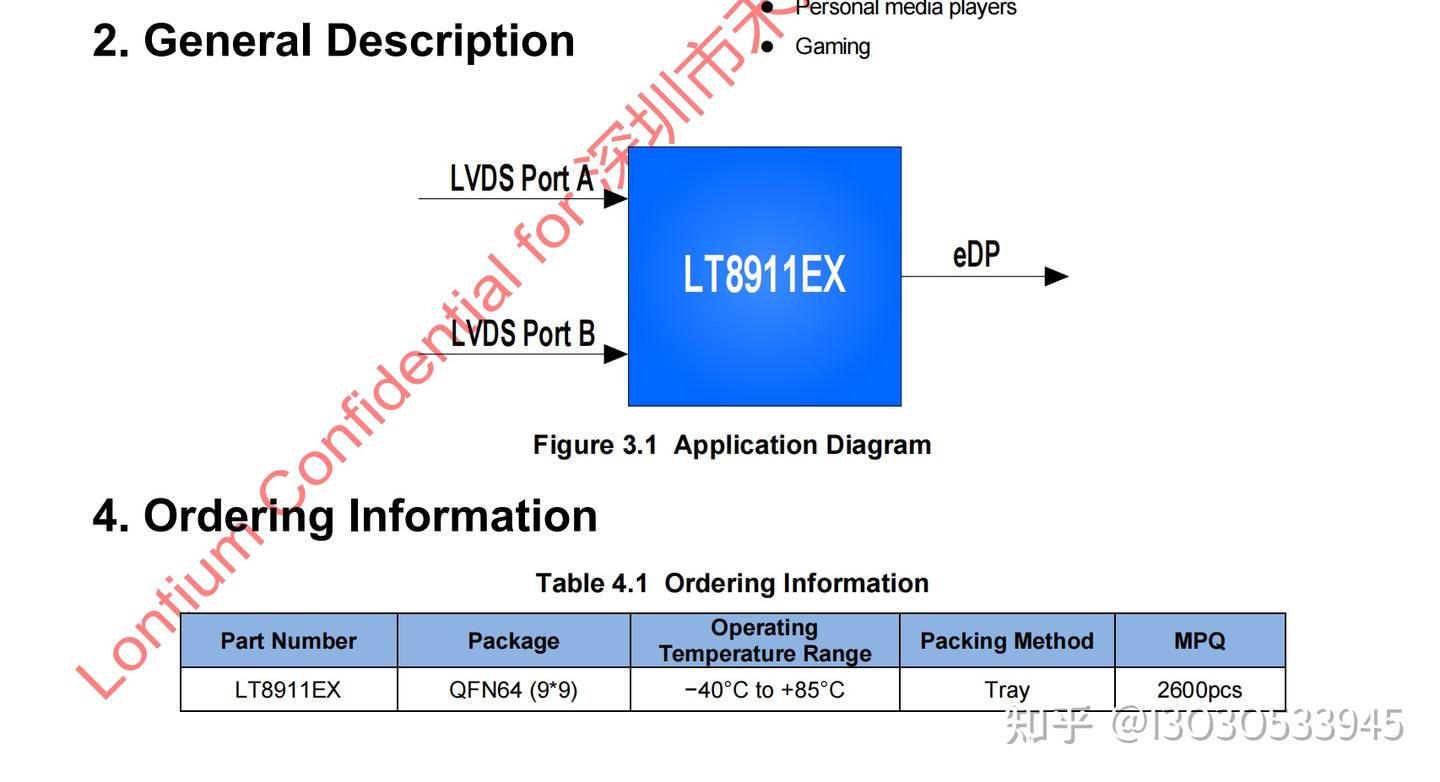

LT8911EX LVDS轉EDP視頻轉換芯片
