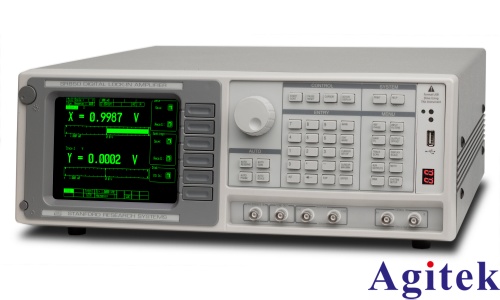

SR830鎖相放大器工作原理介紹

SR830鎖相放大器是一種常用的實驗儀器，主要用于測量和放大微弱的交流信號。它的工作原理基于鎖相檢測技術，可以有效地減少噪聲干擾，提高信號質量和測量精度。本文將詳細介紹SR830鎖相放大器的工作原理。

首先，我們來了解鎖相檢測技術的基本原理。鎖相檢測是利用待測信號和參考信號之間的差異來提取待測信號的特定頻率成分的一種信號處理技術。在SR830鎖相放大器中，鎖相檢測的參考信號是一個精確的正弦波信號，該信號頻率與待測信號頻率相同。

SR830鎖相放大器的主要組成部分包括前置放大器、相位解調器、濾波器和積分器等。首先，待測信號經過前置放大器進行放大，以增大信號強度。然后，放大后的信號和參考信號輸入相位解調器。

相位解調器是SR830鎖相放大器的核心部分，用于從信號中提取特定頻率成分。它通過將信號和參考信號進行相乘，然后積分得到一個直流分量。當待測信號的頻率等于參考信號的頻率時，相乘后的信號在積分過程中會得到一個穩定的直流輸出。

濾波器是為了去除信號中的高頻噪聲和雜散信號，只保留感興趣的頻率成分。在SR830鎖相放大器中，濾波器通常采用低通濾波器，通過濾除高頻噪聲，提高信號的信噪比。

積分器用于對相乘后的信號進行時間累積，其作用類似于低通濾波器，可以進一步減小噪聲干擾。積分器的輸出是待測信號的振幅，可以達到倍頻信號輸出的目的。

除了以上主要組成部分外，SR830鎖相放大器還具有一些輔助功能，如自動增益控制（AGC）和自動相位控制（APC）。AGC功能可以根據信號強度自動調整放大倍數，以保證信號在適當范圍內，避免過載或過低增益。APC功能可以自動調整參考信號和待測信號之間的相位差，以獲得最大輸出信號。

總結起來，SR830鎖相放大器的工作原理是基于鎖相檢測技術，通過將待測信號和參考信號進行相乘，并通過濾波器和積分器等組件的處理，最終得到與待測信號頻率相同的穩定直流輸出。它在實驗研究中廣泛應用于光學、電子、物理等領域，具有高精度、低噪聲和穩定性強的特點。
