示波器電流探頭如何準確測量電流沖擊？

示波器電流探頭是一種用于測量電流的設備，可以幫助工程師和技術人員查看電流信號的波形，準確測量電流沖擊是其重要的應用之一。在本文中，我們將詳細介紹示波器電流探頭如何準確測量電流沖擊，并提供一些建議和注意事項。

一、示波器電流探頭介紹

示波器電流探頭是一種專用的電流傳感器，它通過靠近測試電路并感應電流信號，將電流信號轉換為電壓信號，然后再將電壓信號傳送給示波器顯示和測量。示波器電流探頭一般包括感應元件、電流放大器和輸出接口等部分。

二、準確測量電流沖擊的原理

準確測量電流沖擊，需要了解示波器電流探頭的測量原理。示波器電流探頭基于磁場感應原理，通過感應元件感應電流信號產生的磁場，并將其轉換為相應的電壓信號。當電流通過被測對象時，電流會在導線周圍產生一個磁場，這個磁場會被感應元件所感應，然后轉換為電壓信號，進而通過放大器放大并輸出到示波器上，最終呈現為電流波形。

三、準確測量電流沖擊的步驟

下面是準確測量電流沖擊的具體步驟：

1. 了解被測電流的特性和要求：在測量之前，首先需要了解被測電流的特性，例如幅值、頻率、波形等。同時，還需要確定測量的要求，例如測量范圍、精度等。

2. 選擇合適的示波器電流探頭：根據被測電流的特性和要求，選擇合適的示波器電流探頭。示波器電流探頭的選擇應考慮其額定測量范圍、頻率響應、輸出連接方式等因素。一般來說，選擇頻率響應高、測量范圍寬的探頭效果較好。

3. 連接示波器電流探頭：將示波器電流探頭的輸出連接到示波器的輸入端口上，并確保連接良好。在連接過程中要注意防止接觸不良，以免影響測量結果。

4. 設置示波器參數：在示波器上設置合適的參數，例如選擇正確的觸發模式、設置合適的時間和垂直尺度、調整觸發電平等。這樣可以確保示波器能夠正確地捕捉并顯示電流信號的波形。

5. 進行測量和觀察：根據實際需要，進行電流沖擊的測量和觀察?？梢酝ㄟ^示波器屏幕上的波形顯示來觀察電流沖擊的特征和參數，例如上升時間、幅值、持續時間等。

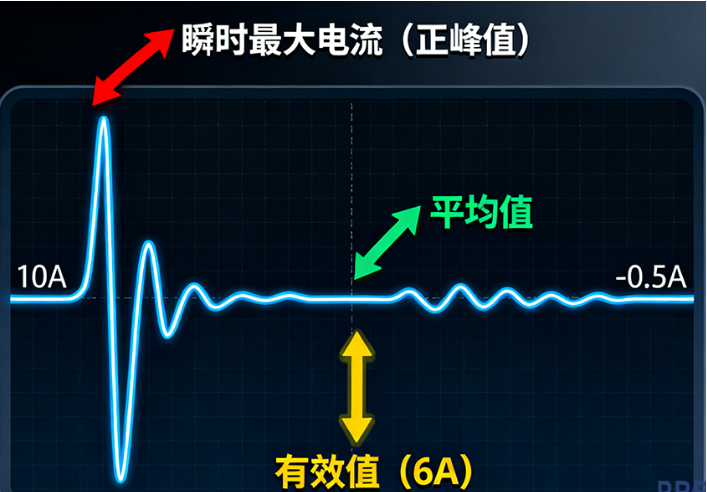

6. 分析和記錄測量結果：根據測量的波形和參數，進行相應的分析和記錄?？梢允褂檬静ㄆ魃系臏y量功能，對波形進行測量和分析，計算電流的峰值、平均值、有效值等。同時，也可以將測量結果記錄下來，以備后續分析和比較。

四、示波器電流探頭準確測量電流沖擊的注意事項和建議

為了確保示波器電流探頭能夠準確測量電流沖擊，以下是一些注意事項和建議：

1. 選擇合適的探頭：不同的被測電流信號需要選擇不同的示波器電流探頭。在選擇探頭時，需要根據被測電流的特性和要求，選擇適合的頻率響應、測量范圍和連接方式等。

2. 防止干擾：示波器電流探頭容易受到周圍環境的電磁干擾。為了減小干擾，可以選擇屏蔽效果較好的探頭，并盡量遠離干擾源。同時，在連接過程中要注意保持良好的接觸，并使用屏蔽包覆進行屏蔽。

3. 注意安全：在進行電流測量時，要注意安全。如果測量的電流較大，應選擇能夠承受相應電流的示波器電流探頭，并遵守相應的安全操作規程，以免引發安全事故。

4. 設置合適的參數：正確設置示波器的觸發模式、時間和垂直尺度等參數，可以確保準確捕獲和顯示電流沖擊的波形。根據實際需要和被測信號的特性，進行適當?shù)膮?shù)調整。

5. 進行多次測量：由于電流沖擊信號可能是瞬態的，建議進行多次測量，并取平均值，以提高測量的準確性。可以通過示波器的平均功能或者手動記錄多次測量結果，進行統計和比較。

6. 參考其他測量方法：除了示波器電流探頭，還可以考慮其他測量方法，例如霍爾效應傳感器、電阻法測量等?？梢愿鶕?jù)實際情況選擇合適的測量方法，以獲得更準確的電流沖擊測量結果。

綜上所述，準確測量電流沖擊是示波器電流探頭的重要應用之一。通過選擇合適的探頭、設置合適的參數并注意一些細節和建議，可以有效地進行電流沖擊的測量，并得到準確的測量結果。在實際應用中，鑒于不同測量需求和被測電流的特性，需要綜合考慮各種因素并合理選擇測量方案，以滿足實際要求。
