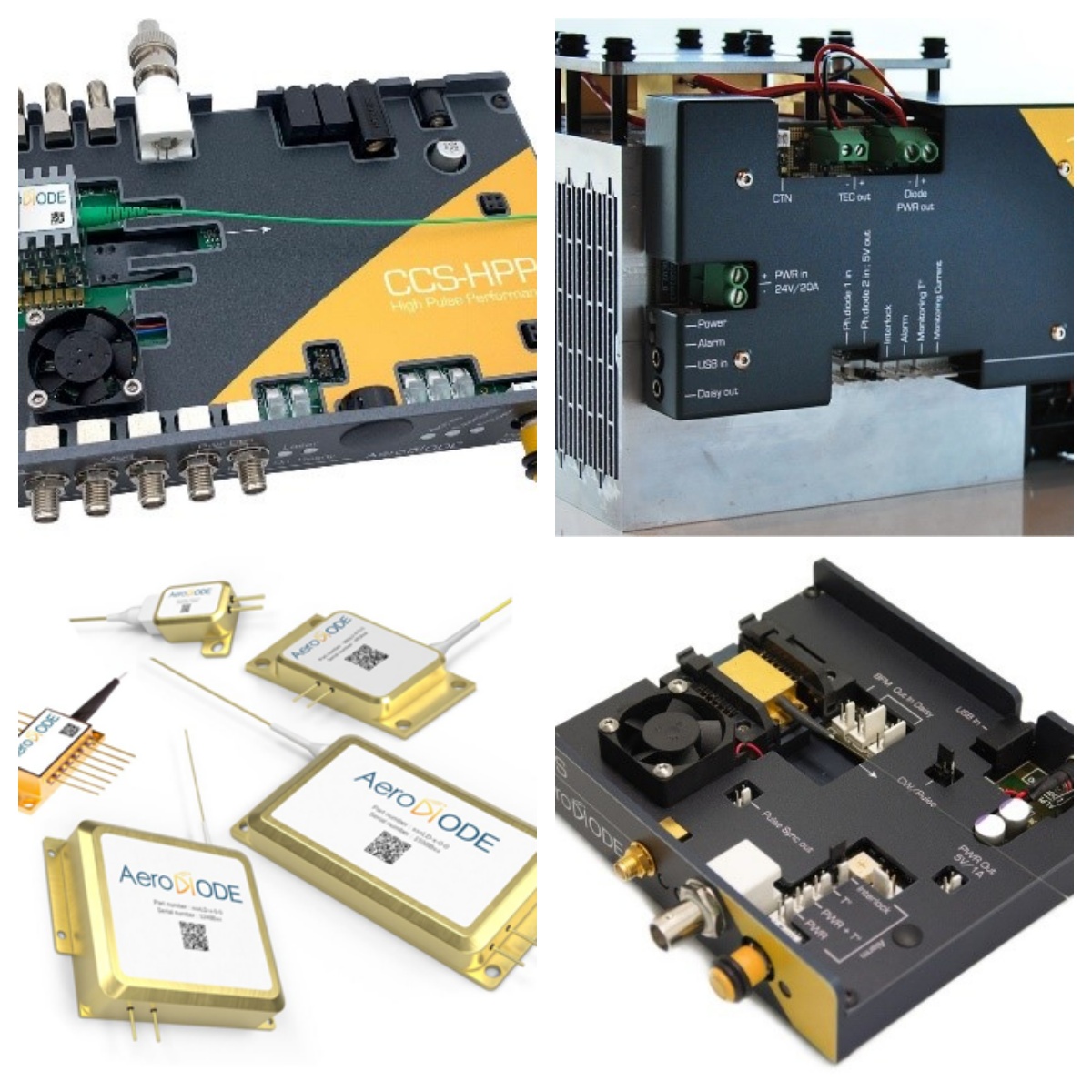

AeroDIODE的單模和多模

光纖耦合半導體激光管

現如今，半導體激光管無處不在。它們是將電能轉化為激光功率的最簡單元件。

半導體激光管由多種半導體組裝材料組合而成(GaAs、InP 或其他更復雜的結構，如 GaN)。

單模半導體激光管是低功率半導體激光管(通常<1W)，而多模半導體激光管是功率更高的器件(通常>10W到幾kW)。

它有兩種類型的有源光纖，通常用于耦合從半導體激光管進來的光。

圖 1：單模或多模光纖的原理

多模光纖的版本纖芯更大

單模光纖的纖芯通常為幾微米(例如，波長為1微米的纖芯約為6微米，而波長為1.5微米的約為9微米)。

多模光纖是直徑較大的光纖，可以處理更高水平的光功率。標準版本纖芯直徑通常為62、100、200、400、800 ，甚至到>1000 μm。

直徑越小，就越容易用透鏡或顯微鏡物鏡將來自光纖的光線聚焦到一個小點上。

保偏光纖：單模半導體激光管可以是標準 (SMF) 的或保偏 (PM)版本。在保偏版本中，光纖具有特殊的包層結構，可以在整個光纖長度上保持光的偏振。

上表顯示了Corning公司提供的各種型號的單模保偏光纖特性?？梢钥吹?，隨著波長的減小，纖芯直徑變得非常小。表中需要注意的一個數據點是截止波長。當考慮到其截止波長和該截止波長1.5倍之間的波長時，單模光纖運行良好。低于此范圍，光纖會變成多模光纖，高于此范圍，在彎曲光纖時，光很容易離開光纖。
