蘋果iMac一體機，搭載Intel 32nm Sandy Bridge平臺四核處理器，搭配AMD Radeon HD 6000M系列顯卡，并加入了Thunderbolt接口。拆解專家iFixit照例在奉上拆解指南。

iFixit拆解的這臺iMac為21.5寸基礎配置版本，配置為Core i5四核2.5GHz處理器，500GB 720rpm硬盤，Radeon HD 6750M 512MB GDDR5顯卡。

背部接口，從左至右：音頻輸出、音頻輸入、4x USB 2.0、FireWire 800、Thunderbolt(兼容Mini DisplayPort)、千兆以太網。

機身側面的SDXC讀卡器。

新iMac的整體結構與上代相同，拆解仍然要從吸盤掀起屏幕開始。

屏幕邊緣由多處螺絲固定。

取出LED背光IPS液晶屏幕。

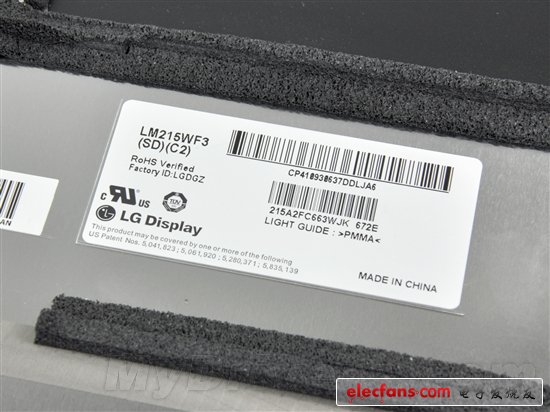

屏幕由LG制造，21.5寸1920x1080分辨率，型號LM215WF3，與上代機型相同。

主板上的Intel L102IA84 EFL芯片，用于支持Thunderbolt接口，與MacBook Pro使用的方案相同。

斷開三條天線，取出AirPort無線網卡。

蘋果此次使用了Atheros AR9388-AL1A 802.11n WiFi無線網絡芯片。

取出硬盤，來自西部數據，Caviar Blue藍盤系列。

取出電源模塊。

電源一旁的屏幕LED背光驅動模塊。

取出吸盤式DVD刻錄光驅。

此次iMac使用的光驅來自索尼Optiarc公司，型號AD-5690H。

光驅下的空間可用于放置2.5寸硬盤，用戶在蘋果官網訂購時可以選擇增加一塊最大256GB的固態硬盤作為系統啟動盤，但僅在21.5寸高配和27寸機型上提供。

音頻輸入輸出模塊嵌入外殼當中，需要將其整個取出。

蘋果Logo后方的紅外線接收模塊。

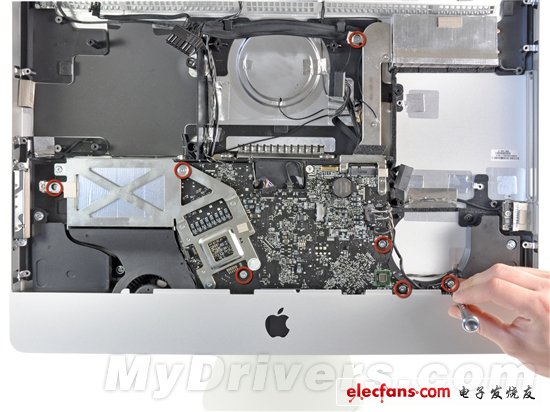

多處螺絲固定主板。

先向上提起，才可取出主板。

主板全貌，兩處散熱器分別對付CPU和GPU。

主板背面，iMac共有四條SO-DIMM DDR3內存插槽。

取下GPU模塊。

摘下GPU散熱器。

AMD Radeon HD 6750M GPU，四顆海力士H5GQ1H24AFR T2L 1Gb GDDR5顆粒構成總數512MB顯存。

CPU散熱器上的撕毀不保易碎貼。

取下CPU散熱器。

標準LGA 1155插槽下的一顆Core i5-2400S處理器，四核2.5GHz主頻，6MB三級緩存，屬于65W低功耗版本。

主板正面：

紅：Core i5-2400S處理器

橙：Intel BD82Z68(大驚喜，蘋果居然使用了尚未正式發布的Z68芯片組)

黃：Broadcom BCM57765B0KMLG芯片集成千兆以太網控制器和讀卡器控制器

綠：Cirrus 4206BCNZ音頻控制器

藍：SMSC USX2061 USB 2.0控制器

紫：Intersil ISL6364 CRZ單相PWM，保障GPU供電。

主板背面：

黑：Intel L102IA84 EFL Thunderbolt控制器

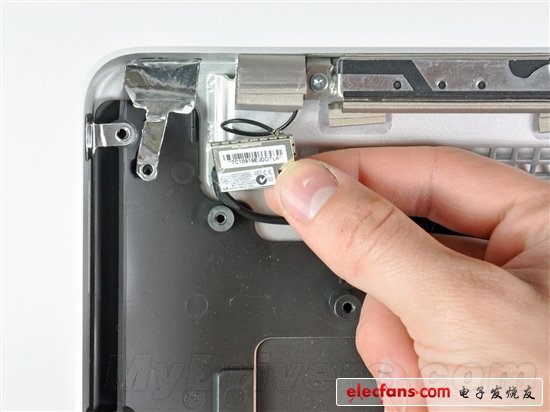

余下機身邊框中的藍牙模塊。

揭開藍牙模塊屏蔽罩。

主要內容包括Broadcom BCM2046藍牙芯片和SST 39VF200A CMOS MPF 256KB閃存。

全家福
