渦輪流量計與霍爾元件的關系

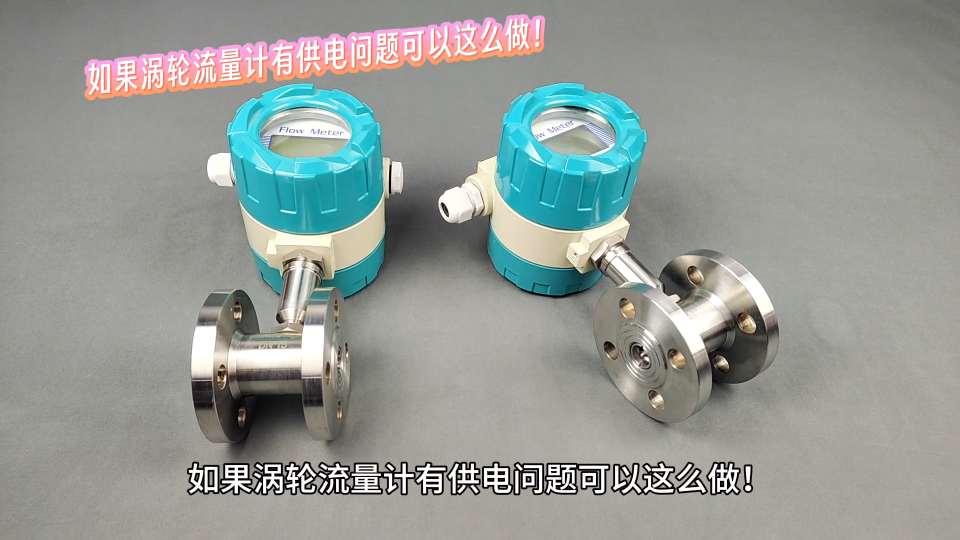

渦輪流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的高壓渦輪流量計傳感器可以應用于制藥行業。
渦輪流量計的工作原理
傳感器內的渦輪在流體作用下產生旋轉使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中，感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。
而在檢測流量轉速信號時，我們需要用到霍爾元件來實現此功能，因輸出信號為方波信號，這在霍爾元件的極性選擇中為數字開關型霍爾器件。一般用于渦輪流量計中的霍爾元件我們常用極性是雙極鎖存型?？蛇x擇型號部分有HL41F，H180，H1881，MH188，SS460S，US1881等霍爾元件。
審核編輯 黃宇
