讓我們來拆解三星最新的平板Galaxy Note 10.1，嘗試在里面找出能夠值得注意的設計。下面我們就來詳細了解一下：

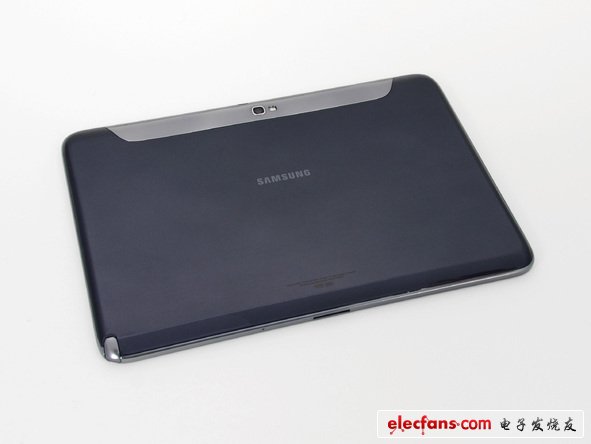

第一步：

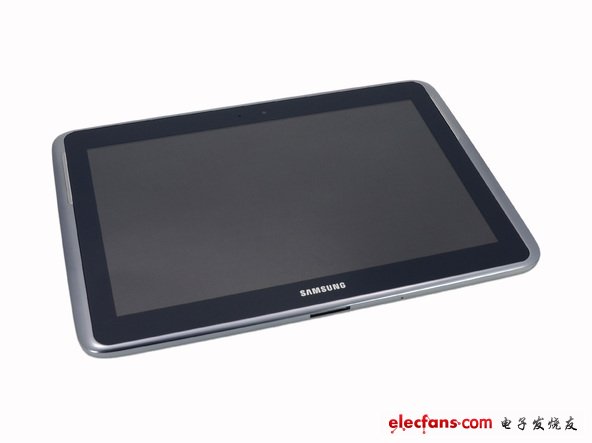

在拆解之前然我們先了解一下它的重要參數：

1.4GHZ的四核處理器

Android4.0

1280 x 800像素，149PPI，多點觸控屏

2GB RAM

16/32 GB的內部存儲，可以外加到64GB

500萬像素的后置攝像頭，190萬像素的前置

第二步：

Galaxy Note 10.1底部是麥克風和三星專利的連接口。

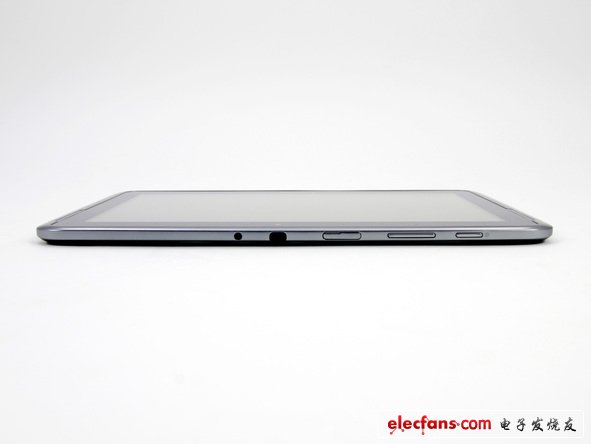

頂部是各種插口和按鍵，包括電源鍵和音量鍵，Micro SD插槽，IR接收器和音頻接口

第三步：

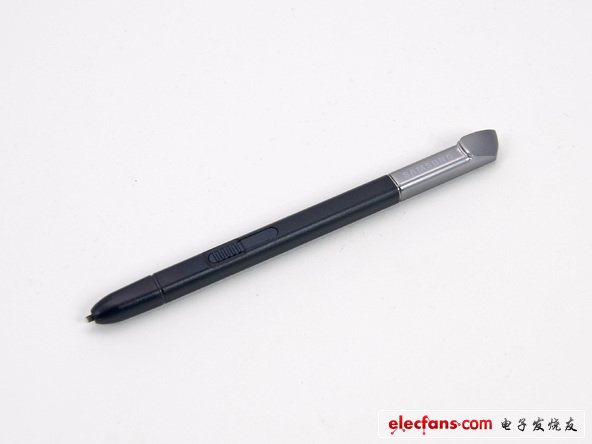

驟眼望去，觸筆就像是塑料外殼外面的一個按鍵。但并不是這樣的，就好像把一支筆放在螺旋裝訂的筆記本一樣，這個S筆只是放在平板里面。

三星與行業領先的桌面平板電腦廠家Wacom共同設計S筆，這個筆和數字轉換器只是用來最優化Note的書寫。

第四步：

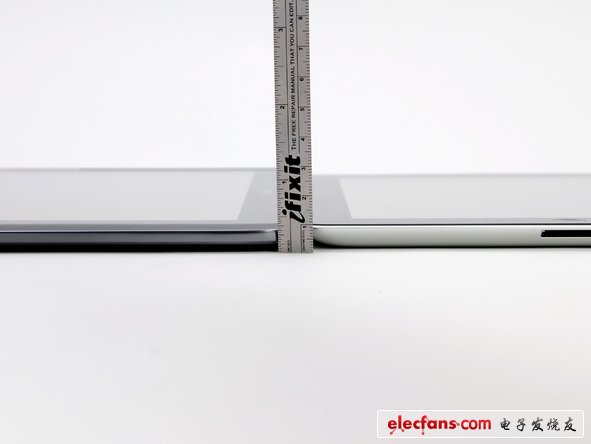

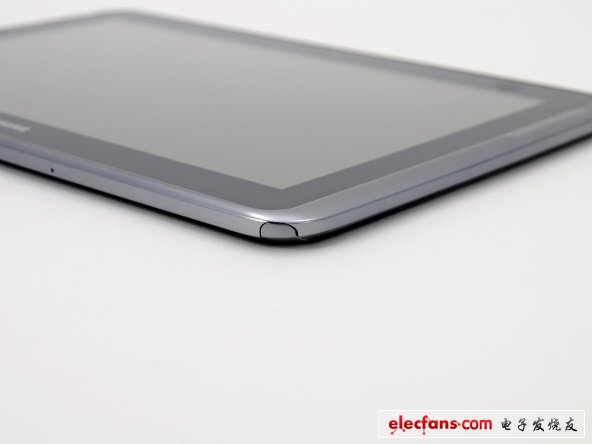

Note 10.1厚度只有8.9mm，比第三代iPad還薄，大概和iPad2一樣的厚度。（讓我提醒一下，一個普通鉛筆只有6.4mm，因此你如果想要找最薄的note，你應該帶一支筆和一個本子。）

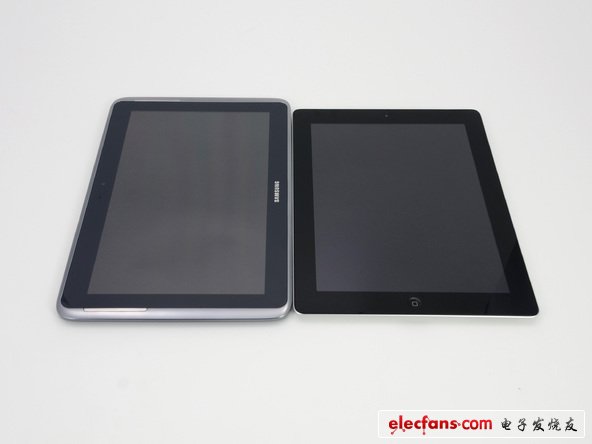

Glaaxy10.1是10.1寸屏幕，比iPad的9.7寸還大。（但紙筆又贏了，因?yàn)樗麄兏?。?/p>

第五步：

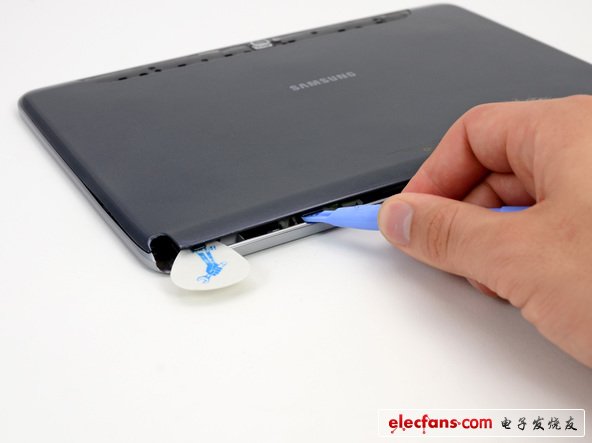

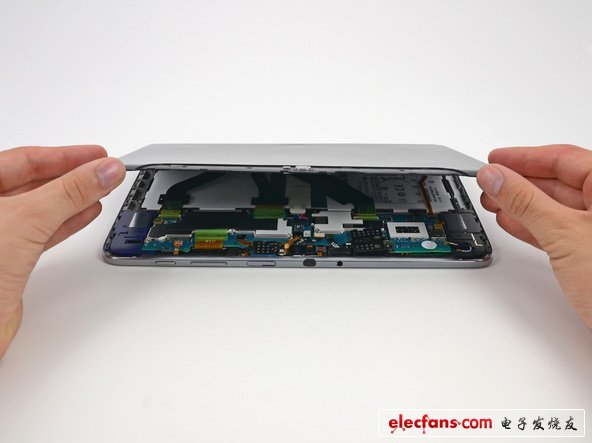

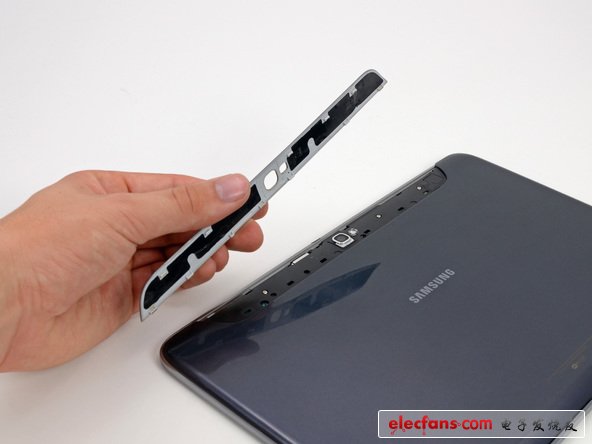

一些飛利浦螺絲，一些夾子，然后我們就把它拆掉了。

我們喜歡這種組裝方式，這些螺絲可以保證不被小孩破壞，但絕不妨礙那些人修理這個平板。

第六步：

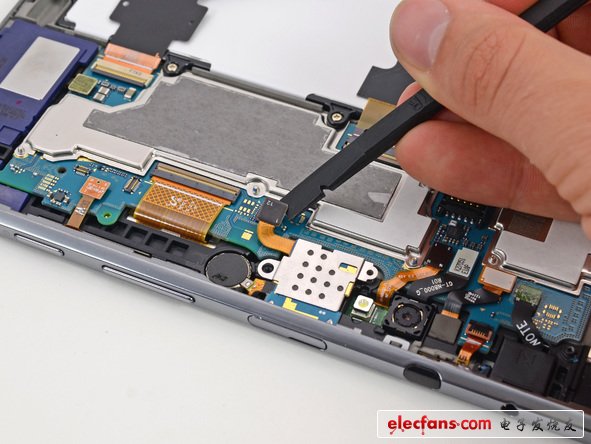

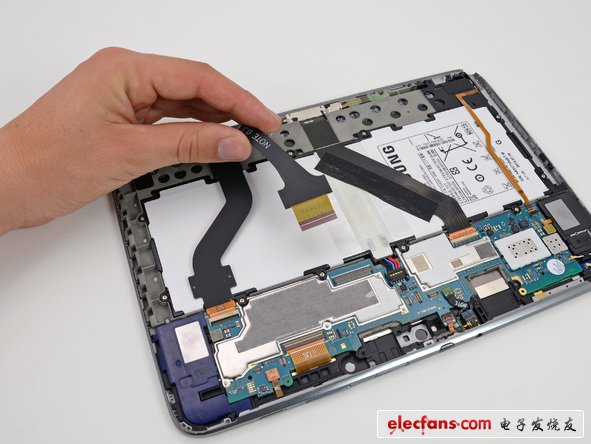

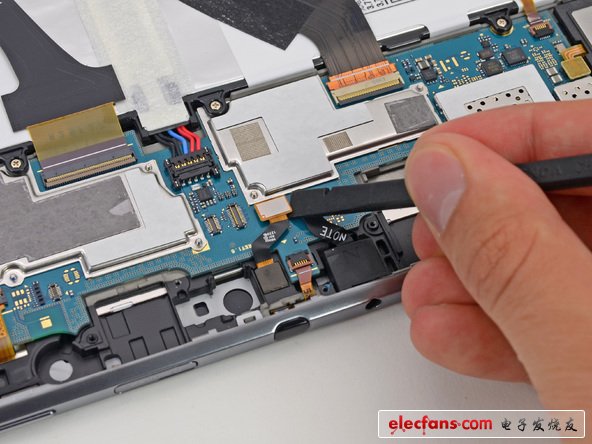

讓我們看看Note10.1的內部，這里面用了很多連接器，我們大概點算了一下，總共有16個。

擁有這么多的連接器，對修理平板來說就變得異常簡單，因?yàn)檫B接器多，就代表元器件替換更加容易。

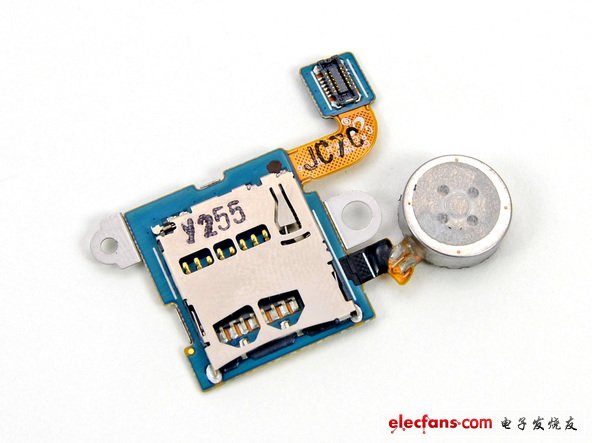

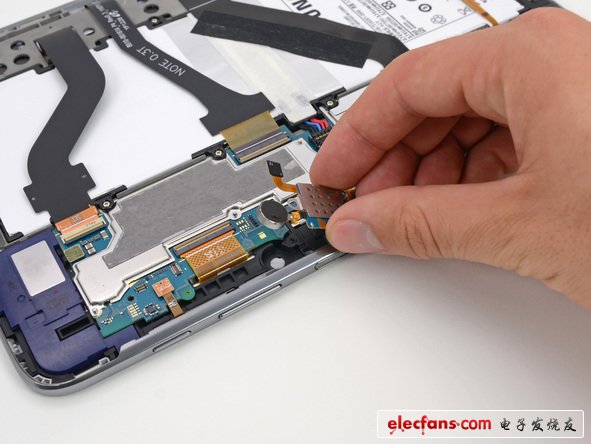

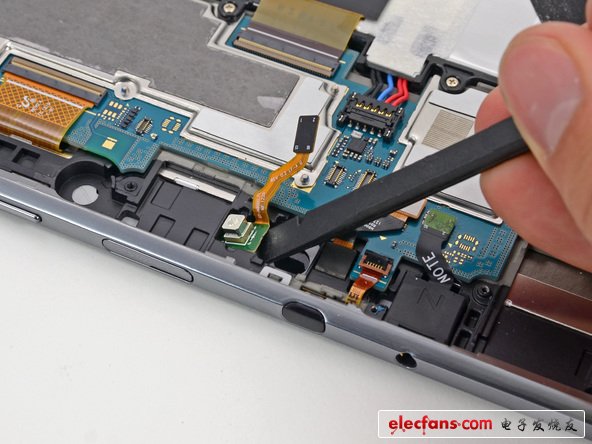

拆掉的第一個元器件是Note10.1的Micro SD 卡和振動電機。

同時Note10.1還有板上存儲，還支持Micro SD卡擴展到64GB。

第七步：

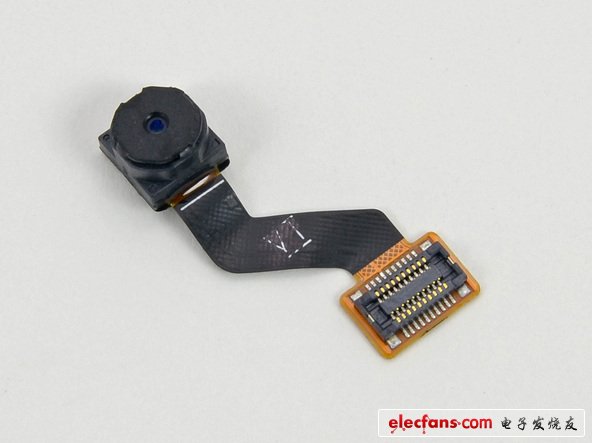

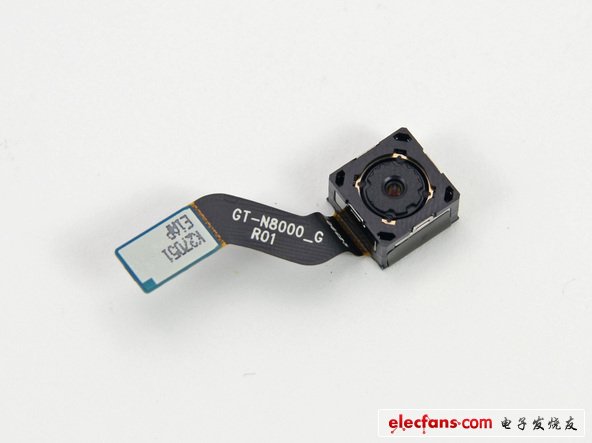

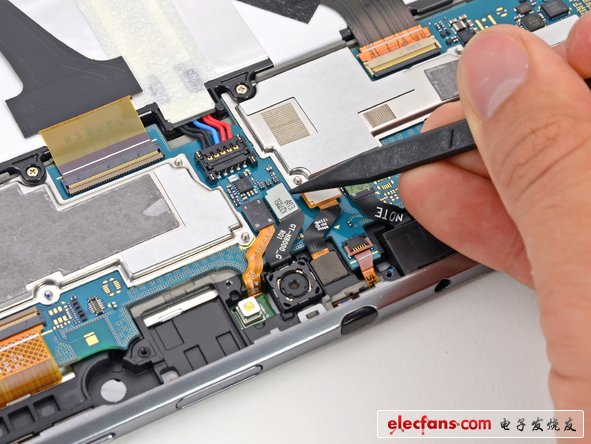

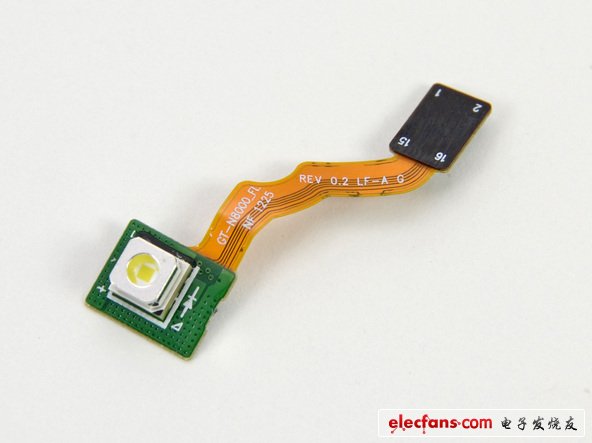

前攝像頭，有LED閃光燈，之后會拆掉后置攝像頭。

第八步：

前置和后置攝像頭也沒什么值得關注的，但實際上它們是獨立元器件，就好像反對公用一個單獨連接線，這點看起來是非?？岬?。

第九步：

Note10.1的電池被繩綁住，但這些絲帶線是非常容易分離的。

實際上，哪怕和Nexus 7相比，這個電池也是相當容易拆掉。

第十步：

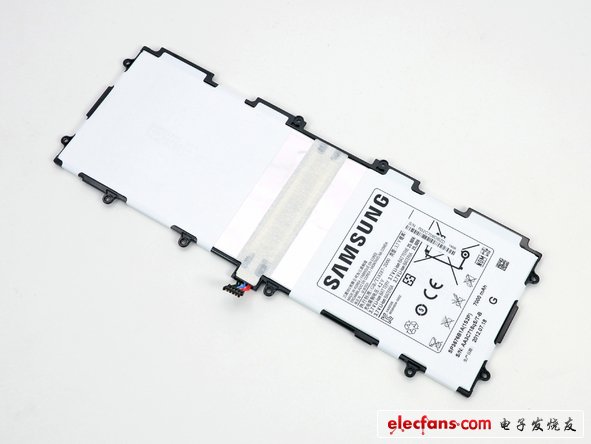

就如新iPad一樣，Note里面的電池占了設備的大部分重量，重136克，而設備總重量為594。為了保持設備的輕薄，電池容量就會受到限制。

電池是3.7V，7000mah，25.9瓦時。

電池續航時間大概是8小時。如預計一樣，電池比iPad的42.5瓦時，10小時續航有點差別。

第十一步：

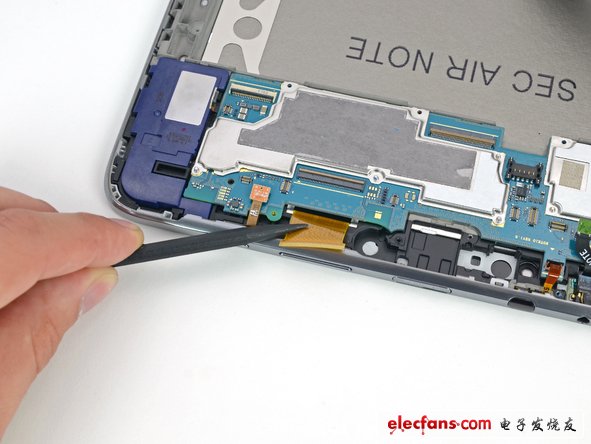

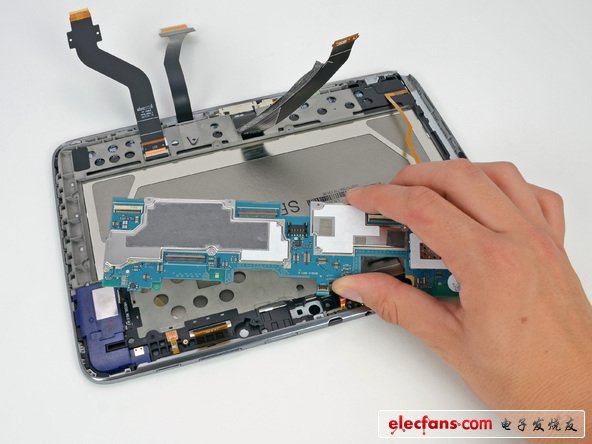

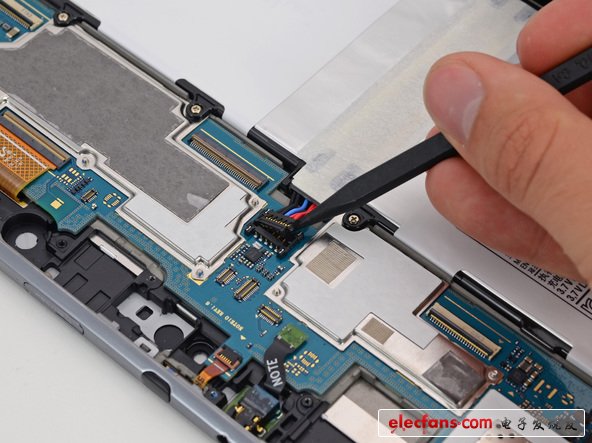

我們很高興分離了連接到主板的最有一個絲線，這樣電池就可以拆開了，非常簡單吧。

第十二步;

有時候EMI保護罩是很難移除的，這取決于生廠商將其依附在主板上的工序。在一些情況下，這個防護罩是直接喊道主板上，這是一個最麻煩的方案。而在一些情況下，防護罩的框架是焊住的，但頂部蓋是可以拆掉的。

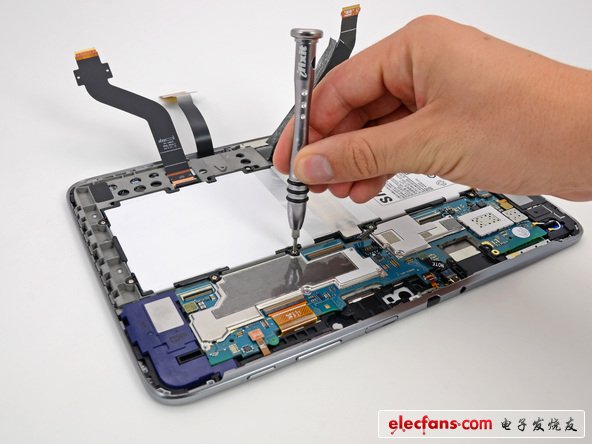

除非EMI保護罩恰好是靠螺絲固定的，就好像這個平板上面一樣。我們喜歡螺絲，尤其在那些通常情況下需要拆焊的元器件上面。這是我們看到第一個用螺絲固定EMI保護罩的設備，支持你，三星。

第十三步：

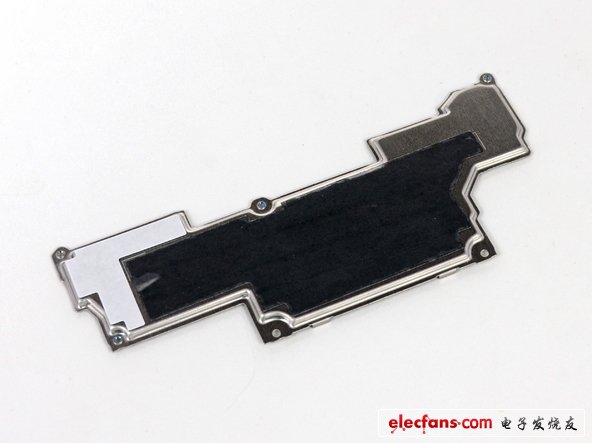

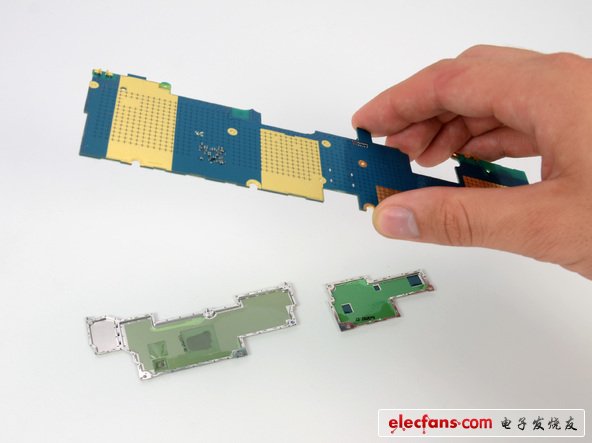

除了保護主板的主要元器件避免受到電池干擾，這些防護罩還可以看做Note的散熱器。

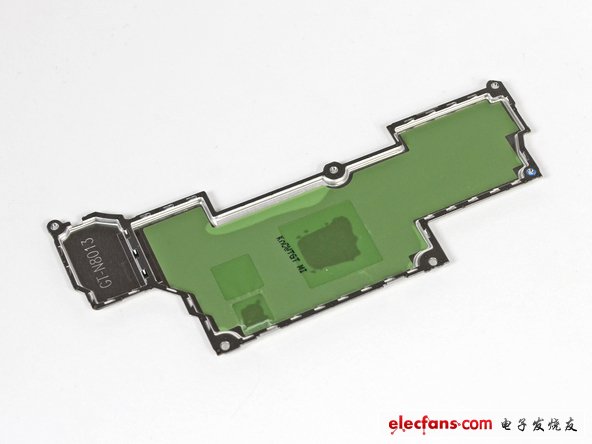

EMI保護層內部的綠色層包含了熱膠和導熱墊，這些幫助把主板的熱量透過保護罩上面孔排掉。

第十四步：

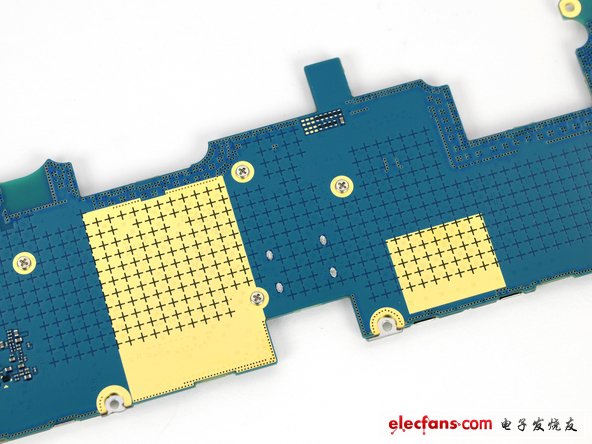

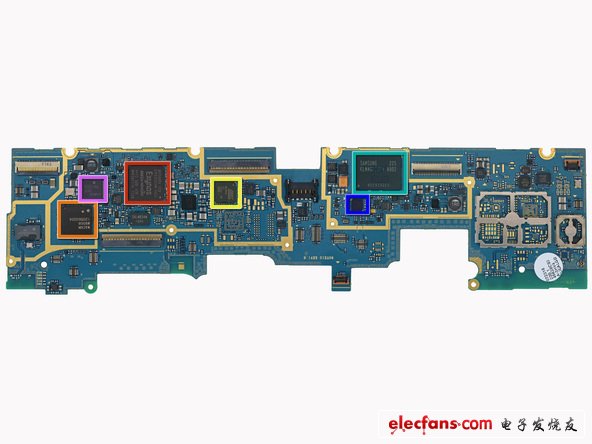

主板上還有些重要的元器件：

三星4核，1.4GHZ，帶有集成3D圖形處理的處理器 Exynos 4

Wacom W8008（支持五點輸入）

Atmel mXT1664S 觸摸屏控制器

三星KLMAG2GE4A NAND閃存

Wolfson音頻的WM1811AE音頻解碼。

F0514A 430 1201KP411

第十五步：

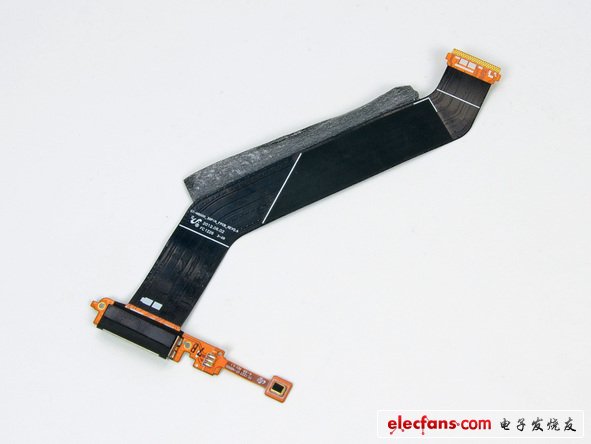

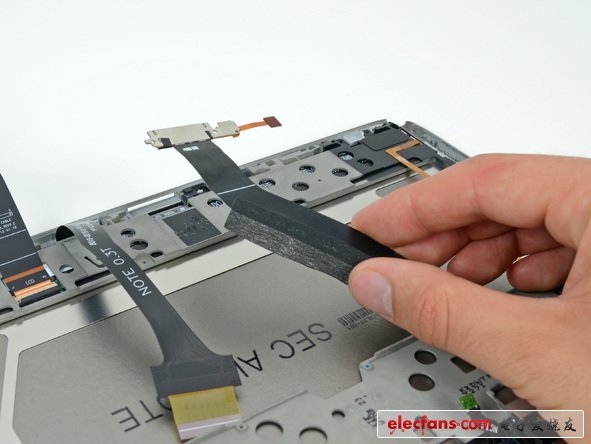

就好像第一步分離那些元器件一樣，這些連接口可以輕易分離，這樣使替換變得更加容易

三星的接口連接器線分一支出來連接麥克風

讓我提醒大家，三星的連接口和蘋果的是不一樣的。

第十六步：

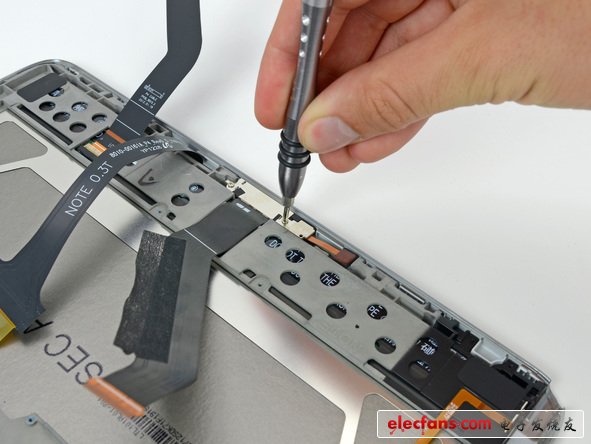

如前面提到一樣，在設備里面并沒有太多需要拆除的螺絲。如果你有記錄，則會發現總共有五種不同型號的螺絲，這和其它設備用盡可能多的螺絲去固定平板是不一樣的。

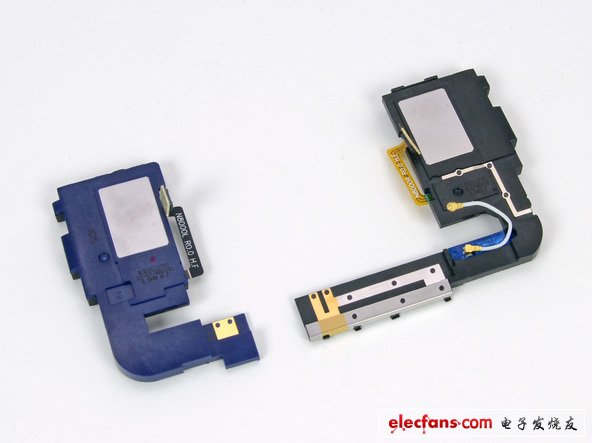

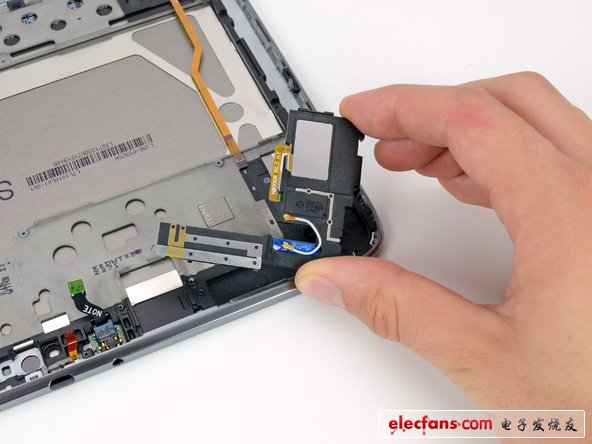

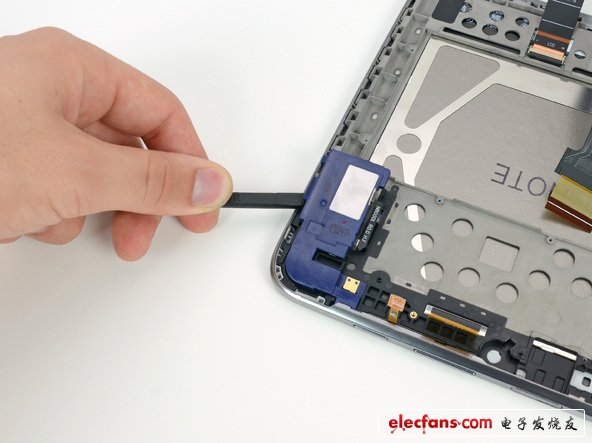

揚聲器在某個角落里輕輕粘住的。Note10.1的揚聲器不會震碎玻璃，但當你在操作的時候，它會發出很動聽的聲音。

第十七步：

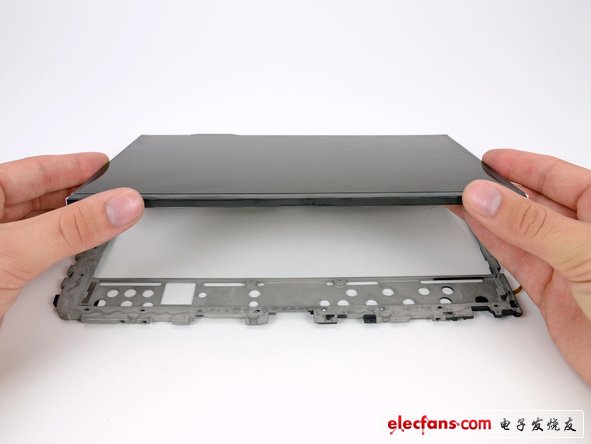

接下來我們要看看這個LCD能否從玻璃和數字化儀分離出來。這時設備是否具有可修理性的一個重要因素。如果這個玻璃可以和LCD分離，那么替換碰碎的玻璃則會變得更簡單了。

很高興，玻璃和LCD是可以分離的，iPhone的設計工程師該注意一下這個哦。

第十八步;

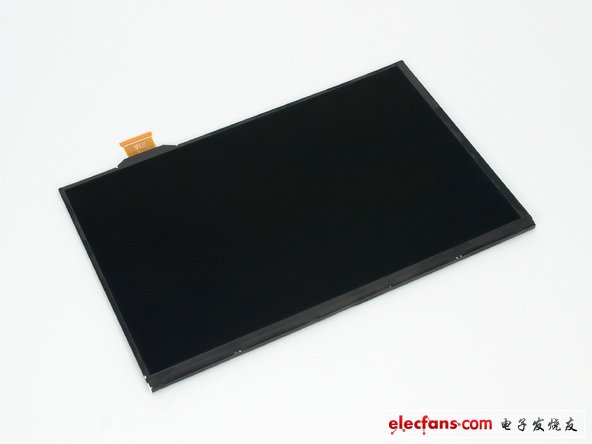

拆掉了LCD，讓我們測測它的參數：

10.1寸的屏幕

1280 x 800像素

149PPI

雙數字化儀和多點觸摸

第十九步：

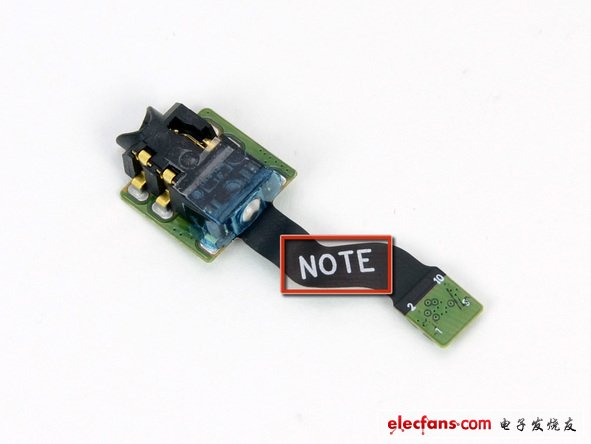

盡管該平板的大部分小元器件都能夠在不拆除很多東西的情況下拿掉，但耳機接口很穩固。

耳機接口粘合到框架上并不是十分穩固，但直到現在我們還不能找出一個很容易拆掉的方法。

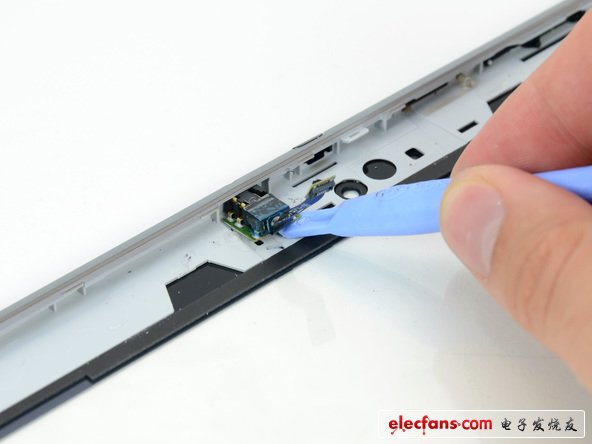

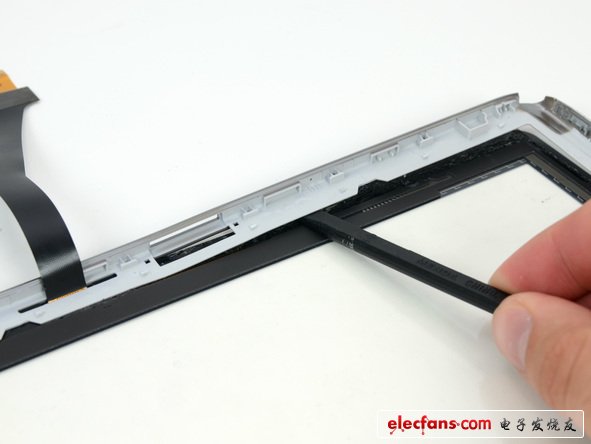

用一個塑料快撥打開工具把接口弄出來。要注意這是一個耳機接口。

第二十步：

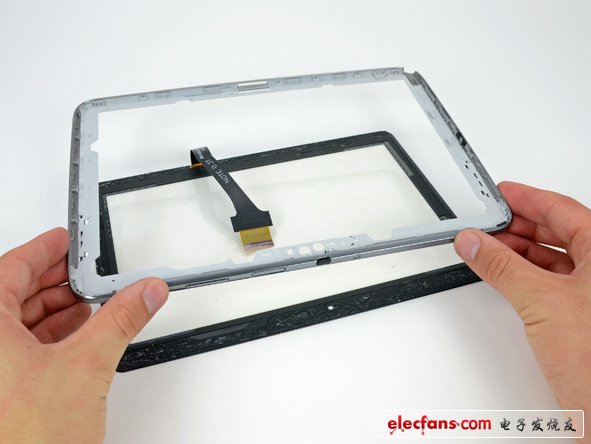

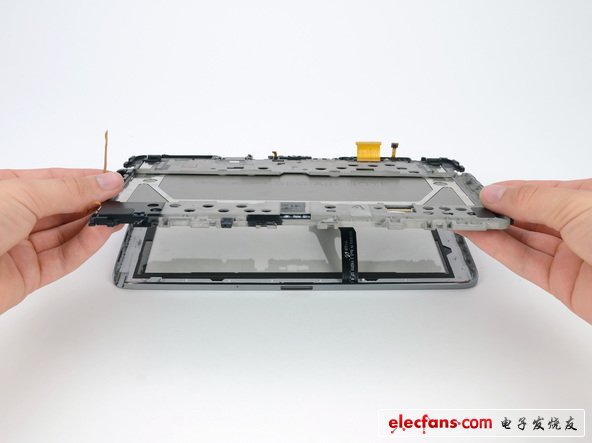

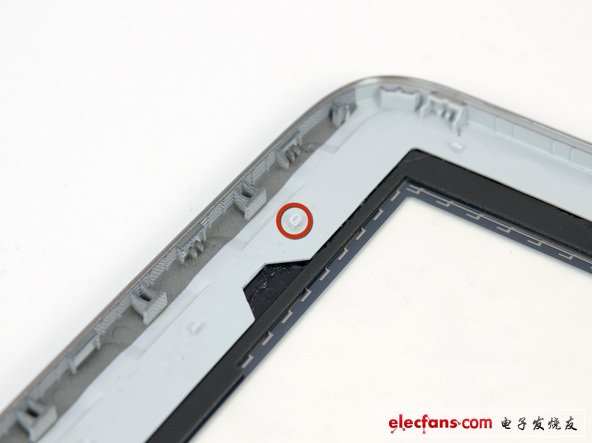

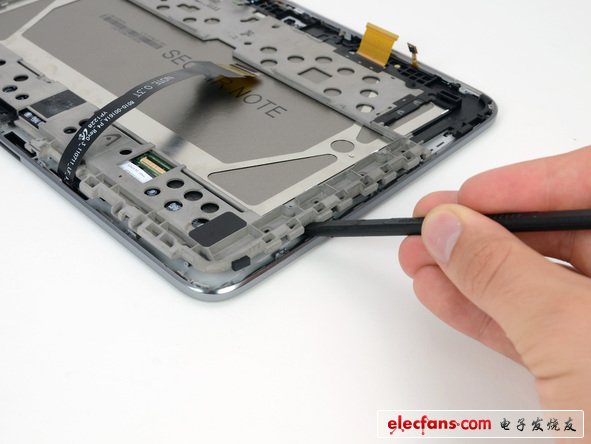

從前遮光板移除框架和LCD出現了問題，框架是通過小塑膠螺絲穿過框架固定的，頂部還有一些塑膠圈?？雌饋?lái)如果不弄斷塑膠圈，那是不能把框架弄掉的。

很幸運，框架上還有其他的架子和粘合劑，因此在重新裝配的時候它應該被整合固定。

第二十一步：

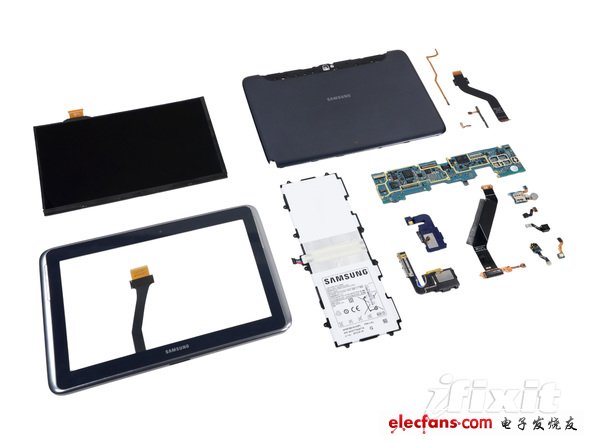

三星Galaxy 10.1的可替換程度：8分（滿分是10分）

一旦后蓋拆掉，大部分的元器件可以單獨替換，而不需要拆掉任何其它部件。

前玻璃和LCD可以單獨替換，這樣可以降低修理成本。

所有的螺絲都是飛利浦#0，只有五種不同長度的螺絲。

元器件是模塊化的，沒有復雜的帶狀電纜，這使替換獨立元器件變得更簡單。

后蓋是用很多夾子和一些螺絲固定的。沒有用到粘合劑，但拔出這些夾子也需要點技巧。

為了移除電池，你需要斷開四個線纜和一些膠帶。

內部框架和一些元器件用了很多粘合膠。
