一、 方案背景

隨著科技的不斷發展，水電站作為重要的能源設施，其運行效率和安全性要求日益提高。水電站閘門作為關鍵設備之一，其控制技術的改進與升級對于提高水電站運行效率和安全性具有重要意義。

成都國科，本著為客戶解決問題，減少投入成本、安全可靠等原則，結合多年來水電站閘門自動化控制的經驗，依托現代化物聯網技術和傳感技術，自主研發了一套水電站閘門遠程控制系統。

二、 系統概述

國科ZK4000系列水電站閘門遠程控制系統，采用了計算機、光纖網絡通訊和現場總線、現地控制單元、傳感器、測控軟件等多種現代化技術，實現中央控制室集中管理、控制，達到現場無人值守的效果。具有自動化程度高、功能齊全、操作簡單運行可靠等優點。

三、 系統的主要構成

水電站閘門遠程控制系統的主要構成包括：

閘門開度傳感器（包括變送器），智能化儀器儀表（采用嵌入式微處理器），繼電控制柜，信號傳輸電纜，PC工控機系統以及PLC可編程控制器等。

四、 系統的主要功能特點

水電站閘門遠程控制系統的主要功能：

本系統的主要功能是，在每一個站點可以手動或自動的方式（現地電腦控制）分別或集中完成各閘門開度啟閉控制及基本參數設置。首先，根據設置當前應開啟的閘門高度，并提示是否確認，只有確認后方可啟閉閘門，從而實現遠程控制。閘門的手動控制是在現地控制柜上完成的，此狀態下遠程控制無效，但閘門的啟閉數據等仍然傳輸?shù)浆F(xiàn)地電腦上，以便于監視閘門的狀態。并且實時發送至集中控制室，保存至數據庫方便查看，為監控中心準確指揮調度提供決策依據。

水電站閘門遠程控制系統的特點：

采用分層分布式計算機控制系統，在生產過程信息集中控制管理和操作的前提下，使控制危險分散。

可實現中控室集中控制（即現地遠程電腦控制）、現場手動控制方式，確保系統的安全可靠性。

整個操控系統按控制層次實現閉鎖，其優先權順序?yàn)椋簝?yōu)先級為現地手動控制（LCU），其次為中控室集中控制。

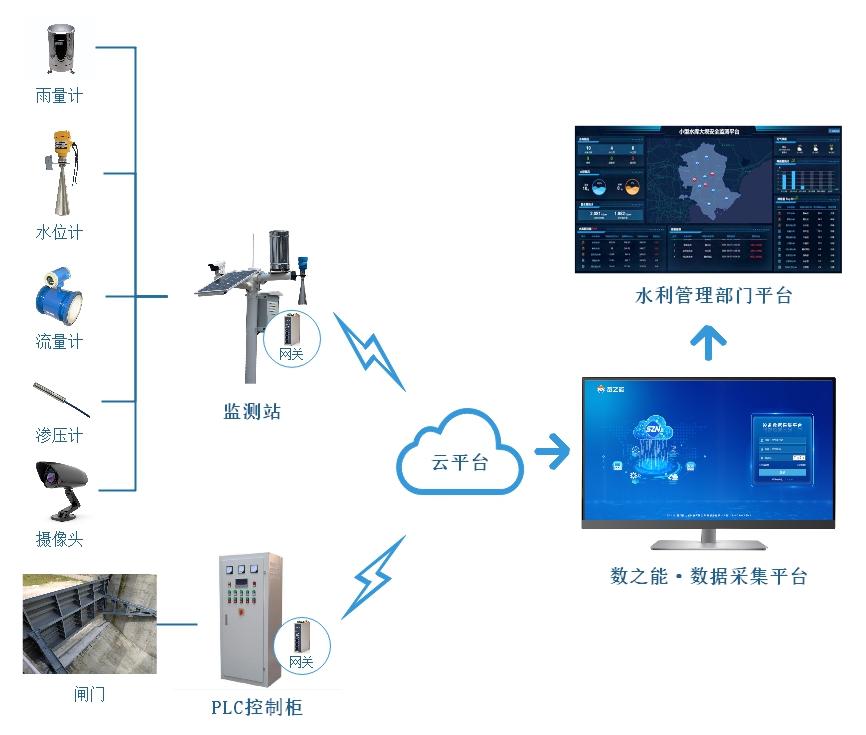

五、系統組成示意圖
