當蘋果走向Extreme，我們也緊隨其后。那么究竟是什么讓蘋果變得Extreme？不管是什么，我們接受這個挑戰。作為被整個家用無線網絡業界所期待的風向標，蘋果終于在前兩天的WWDC上發布了全新的、支持802.11acAirPort系列無線路由。很快，我們就在知名的拆解網站iFixit上見到了新款A(yù)irPort的拆解，小編這次就充當一次搬運工，來看一下在iFixit諸位大神的手下，新款A(yù)irPort的內部擁有怎樣的精巧設計。

第一步

AirPort Extreme在發布的前一天才在全球開發者大會（WWDC）上公布。它的很大的一個特點就是：高！是今年最高的有一個蘋果標志的白色無線路由器，此外，還有其他特點：

IEEE 802.11a/b/g/n/ac；

陣列天線波束形成；

同時雙頻2.4 GHz和5 GHz；

千兆以太網廣域網端口；

三個千兆以太網LAN端口；

USB 2.0

第二步

首先去掉保護貼紙，貼紙后面是很多端口

第三步

不浪費時間了，直接進入這個白色的AirPort Extreme

我們使用金屬手機撬棒來打來黑色后蓋，我們第一眼看到的似乎是一個散熱器，事實上不是。。。（懸念）

在我們繼續探索之前，我們發現黑色后蓋上有一個新的型號，今年的AirPort Extreme型號為A1521

第四步

就像早些時候Mac Mini技術的進步，這個新設備的電源是內置的，為了達到其極致的外形

我們開始用手機撬棒和梅花螺絲刀來打開內部，非專有的T8梅花螺絲刀很輕松的打開了蓋子

第五步

我們打開了頂上的蓋子，只看到了3.5英寸的空間

AirPort Extreme沒有配備存儲，我們只發現了這個3.5英寸的SATA的硬盤

這對那些想把AirPort Extreme變成時間囊的DIY愛好者來說無疑是好消息-除了一點，我們找不到連接器來插入硬盤，只有邏輯板上有空間。

第六步

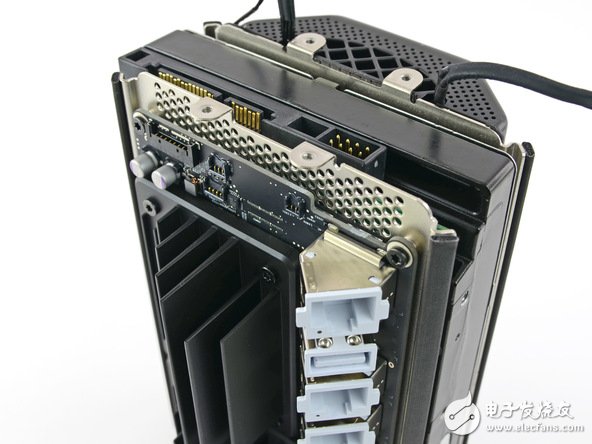

兩個彈簧，T10梅花螺絲是外殼上的最后兩個固件

像去皮的玉米芯，AirPort Extreme的內部結構離開了白色塑料外殼

第七步

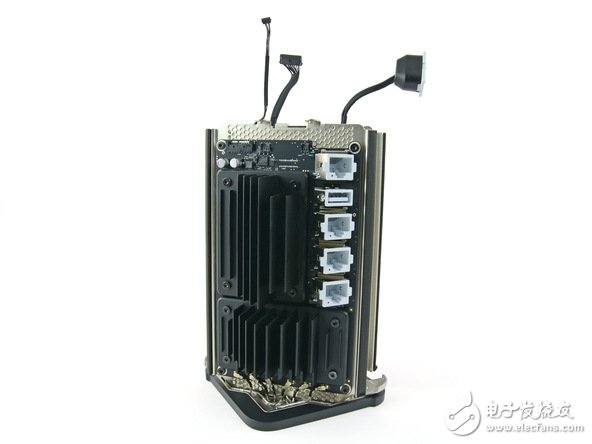

使用最新的轉臺技術，我們?yōu)槟?60度展示irPort Extreme內部結構。

對于那些想迫不及待得到由垂直電路板周圍有很大空間組成的蘋果產品的人來說，AIrPort Extreme 目前來說是最合適不過的

第八步

視頻是很好的而且很全面，但是，讓我們來分解一下

左舷

插槽

扇面

第九步

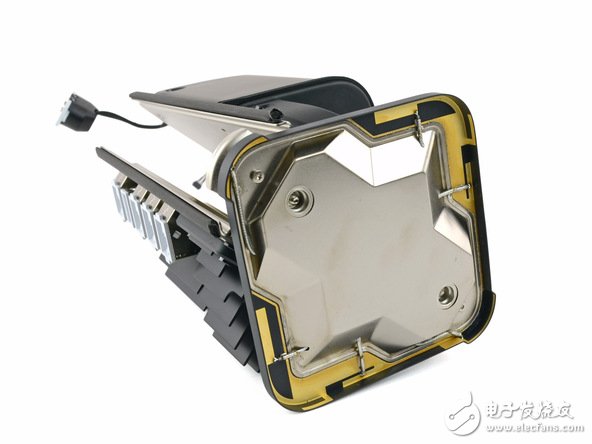

我們下一步的拆解就是Extreme內部這個閃亮的板，恰好是新的改進后的天線陣列

六個天線電纜運行在硬盤插槽之下，中心設備之上，頂部大板之內，其功能就是作為天線

新型的802.11ac的wifi被設計為具有多站W(wǎng)LAN的至少1Mbit/s吞吐量和至少500Mbit / s吞吐量的單鏈路

與802.11n相比，802.11ac有高達四倍RF帶寬（達160Mhz），兩倍的MIMO空間流（高達8），和四倍的調制（高達256QAM）

第十步

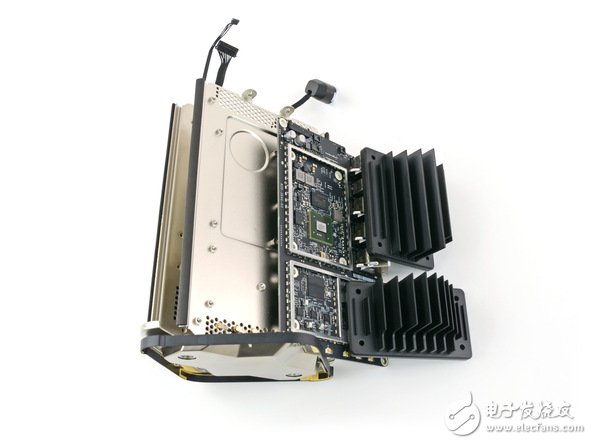

有著大量的T8梅花螺絲的安全散熱片邏輯板，這些邏輯板可能是硬盤插槽

第十一步

我們終于可以仔細看看這個邏輯板：

博通BCM53019附帶千兆交換機的路由器SOC

博通 BCM4360KLMG，和MAcBook Air拆解中的同一款I(lǐng)C

海力士 H5TC4G63AFR 4 Gb （512 MB） 同步 DDR3 SDRAM

美光25Q256A 32 MB串行閃存

Skyworks 5003L1 5GHz WLAN功率放大器

Skyworks 2623L 2.4GHz WLAN功率放大器

TDK TLA-7T201HF

第十二步

用梅花螺絲刀上好兩個螺絲讓風扇到位

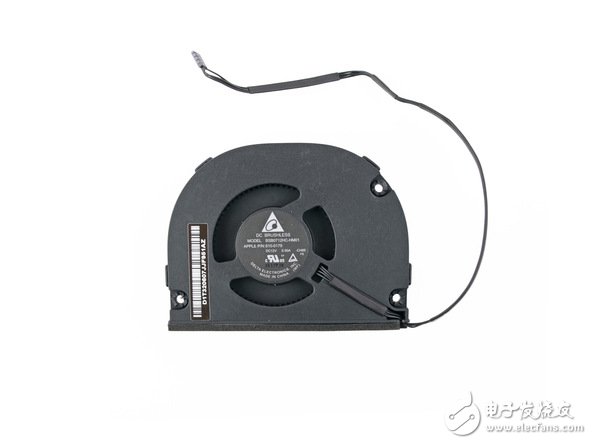

散熱風扇是由臺達電制造的BSB0712HC-HM01

第十三步：

電源內部欣賞

電源細節欣賞

整體拆解合影
