1.1 概述

電能質量監測裝置 諧波分析電壓閃變監測采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件標記功能等各個方面均達到了 IEC61000-4-30 A 級標準，能夠滿足 110kV 及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。

1.2電能質量監測裝置 諧波分析電壓閃變監測特點

1.2.1 高性能的硬件平臺裝置采用基于 Xilinx SoC 構架的雙 ARM 內核處理器，ARM1 運行嵌入式Linux、TCP/IP協議、Http 協議、Web 服務器、電能質量數據的存儲、統計、分析，ARM2 用來數據采樣、電能質量數據計算。裝置每周波采樣高達 1024 點，具備高測量精度能準確記錄故障波形。采用 eMMC 進口高速存儲芯片容量達到 32GB，可以長期存儲事件記錄與故障波形等數據。具備友好的人機界面，800*480 像素點陣彩色大尺寸液晶可就地查看實時波形與故障波形，方便用戶故障分析。

1.2.2 豐富的接口資源16 路交流電壓/電流通道，可同時接入多組電壓電流，如單組電壓電流、雙組電壓電流等；16 路可編程無源繼電器出口、22 路有源開關量輸入通道；2 路 RS485 接口支持 Modbus-RTU 規約；4 路以太網接口，支持 Modbus-TCP、IEC61850、Web Server；1 路 GPS 對時接口，支持 IRIG-B 對時方式；1 路 RS232 接口，用于接入打印機；1 路 USB 接口，可用于文件導出及裝置維護。

1.2.3 可靠性設計裝置軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到國家標準。

1.3 功能對照表本系列裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾擾動、瞬態沖擊監測和記錄，具有較強的實用性。

請您在訂貨時，告訴我們您的使用場合和要求，我們將會據此為您提供更為合適和更高性價比的產品配置方案，為您節省投資。

1.5 功能簡述

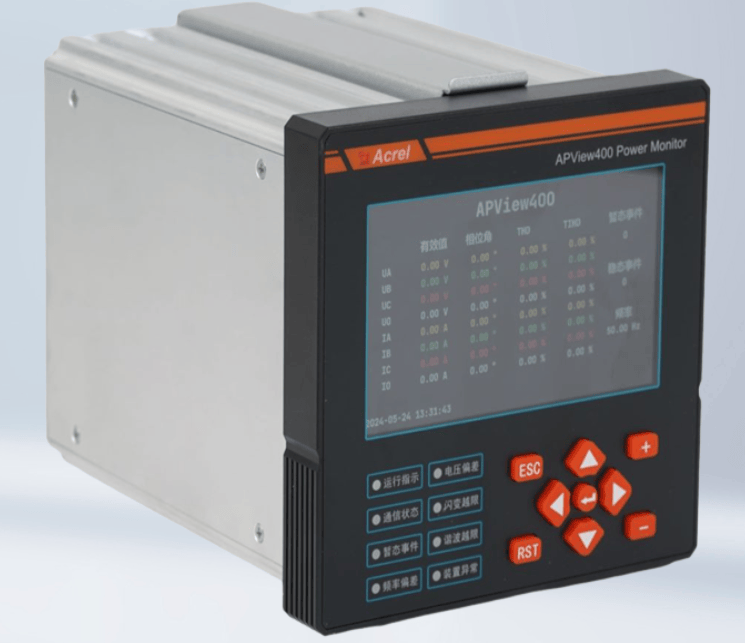

1.5.1 人機界面功能裝置面板上帶有 5 寸彩色 LCD 顯示器，以圖形方式顯示主要電能質量監測指標的實時數據。可對裝置硬件時鐘進行設置，對監測參數進行設置、修改和查看，并設有密碼保護。

1.5.2 記錄存儲功能：可對監測點數據實時保存，1min 數據(保存均值、最大值、最小值、95%概率大值、均方根值)在裝置上最長保存時間為 90 天，之后按"先出"原則更新。

1.5.3 統計功能裝置具有對主要監測指標的在線統計功能，可統計一天內監測指標的最大值、最小值、平均值等。

1.5.4 通訊功能裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過 RS485 接口與遠方通訊。裝置支持Modbus-TCP/RTU 通訊協議、IEC 61850 MMS 協議。

1.5.5 GPS 對時功能裝置具有 GPS 硬對時接口，可以接受 IRIG-B 碼對時或者秒脈沖對時信號，保持與遠方管理中心的時鐘一致。

1.5.6 告警功能可根據用戶設定的電能質量指標的限值，啟動指標報警功能。

1.5.7 錄波功能裝置對每個告警事件都進行錄波，并提供手動錄波功能。

1.5.8 本地 PQDIF 文件生成功能統計數據及事件記錄可以 PQDIF 文件格式保存，記錄 1 分鐘內“最大值"“最小值"“平均值"“RMS 值"生成一個記錄數據點，這些數據點 2 小時整點行程一個存儲文件，可通過查看軟件觀察線路變化趨勢。

51.5.9Web 功能集成嵌入式 Web Server 功能，支持不同權限等級的用戶登錄訪問。
