1 案例說明

1. 設置網關采集IEC104設備數據

2. 把采集的數據轉成IEC61850協議轉發給其他系統。

2 VFBOX網關工作原理

VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

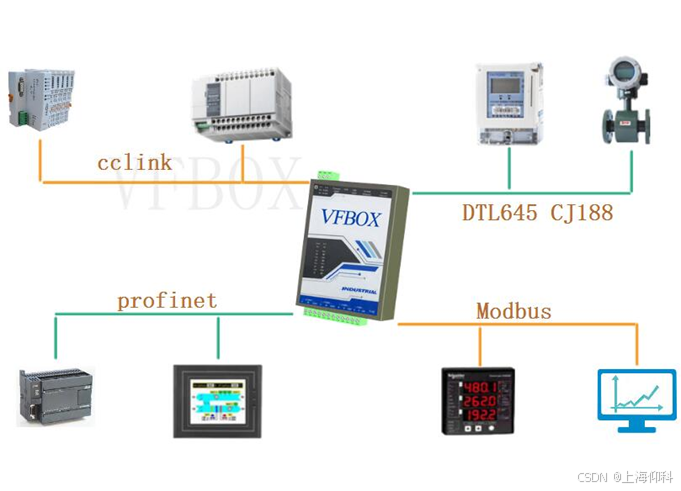

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. 仰科網關。支持采集IEC104設備數據，IEC61850協議轉發。

2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。

3. 網線、12V電源。

4 配置VFBOX網關采集IEC104設備數據

1. 打開VFBOX STUDIO軟件。新建一個工程。, 可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

2. 新建設備，選擇IEC104 Client

3. 公共地址改成1，和模擬軟件保持一致。

4. 添加要采集的數據。在3處輸入IEC104遙信，單點，點位置是1的數據。

5. 完成上述配置后，點擊“下載”，把工程下載到網關中，點擊“查看數據”，查看網關采集到的數據情況。

5 用IEC61850協議轉發數據

1. 啟用IEC61850服務。

選項

說明

啟用

Yes:啟動61850功能

啟用上報

Yes：?jiǎn)?dòng)網關的自動上報功能，定時上報，數據有變化也上報。

端口

102．網關的偵聽端口，一般不修改。

上報觸發GI

數據有變化就上報數據。需把“啟用上報”設置成YES

上報周期間隔

網關自動上報數據的間隔。單位毫秒。

控制模式

控制模式：

Select before operate：選控。選擇變量后再控制

Sbow：selectwithvalue

Direct：直控。直接控制

上報實例數量

上報的主站數量。如果需要多個，可根據主站需求設置

上報實例簡單名稱

Yes：只有名稱。

No：包含設備名稱，路徑等信息。

數據集內容

設置DA，則會導出DA數據集

設置DO，則會導出DO數據集

SPS附加屬性

MV附加屬性

APC選擇屬性

設置成Yes，則導出的ICD文件中包含相應信息。

設置成No，則導出的ICD文件中不包含相應信息。

IED名稱

網關的IED名稱

邏輯設備名稱

邏輯設備名稱

注：以上參數如果不確定，一般使用默認即可，主站有特殊需求在進行相應的修改。另外可讓主站提供ICD文件的樣例，也可以對照進行修改。

2. 添加要轉發的數據。

選項

說明

SPS單點狀態

遙信數字量DI點，布爾量狀態上報。點位名稱：Ind1, Ind2, Ind3 ... （I是大寫的i）

INS整數狀態

遙信多狀態DI點，多布爾量狀態上報。

SPC可控單點

遙控輸出量DO點，平臺控制布爾量。點位名稱：SPCSO1, SPCSO2, SPCSO3。（O是大寫的o，不是數字0）

MV測量

遙測模擬量AI點。模擬量上報。點位名稱：AnIn1, AnIn2, AnIn3 ...（I是大寫的i）

APC可控模擬設點

遙調。平臺下發設置模擬量。點位名稱：APC1,APC2...

3. 如果需要平臺可以下發控制，需要把變量放在“SPC可控單點”，“APC可控模擬設點”。

“SPS單點狀態”和“SPC可控單點”是開關量。

“MV測量值”和“APC可控模擬設點”是數據模擬量。

4. 設置完成后，點擊菜單“下載”，把工程下載到網關中。

6 網關使用多個邏輯設備和邏輯節點的方法

1. 在一些采集的數據量大的場合，比如超過1000個點，建議建多個邏輯設備。

2. 如下圖所示，把“邏輯設備名稱”清空。保留IED名稱。

3. 按如下方式設置標簽名稱。

標簽名稱

說明

DEV1

DEV1是邏輯設備名稱，一個邏輯設備名稱下的點數（不是邏輯節點）不超過200個。點數多，則設置多個邏輯設備。

GGIO1

GGIO1：邏輯節點名稱。同一個邏輯設備下，可以設置多個邏輯節點。

7 獲取104設備的數據地址

1. 網關連接到104設備。如果需要網關采集遙測的值，首先建一個遙測標簽。下載到網關中運行。

2. 打開“工具”-“命令行”，輸入vbtrace 20330 網關IP，回車，可以看到網關采集到的數據和地址。

3. 假設要采集如上圖的M_ME_NA_1,地址16388，則填寫如下的標簽地址。

4. 下載后，網關可采集的數據如下：

8 案例總結

使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。

2. 不影響設備原有的工作方式和功能。

3. 只需要簡單的配置就可以實現功能需求。

4. 設備長期穩定工作。

5. 網關運行架構如下
