測試設備與參數

l 匯川PLC型號：H5U × 2臺

l 達泰日系PLC無線通訊終端（網口版）——DTD419MB × 2塊

l 主從關系：1主1從

l 通訊接口：Rj45接口

l 供電：12-24VDC

l 通訊協(xié)議：ModbusTCP/IP

l 傳輸距離：100米，1KM

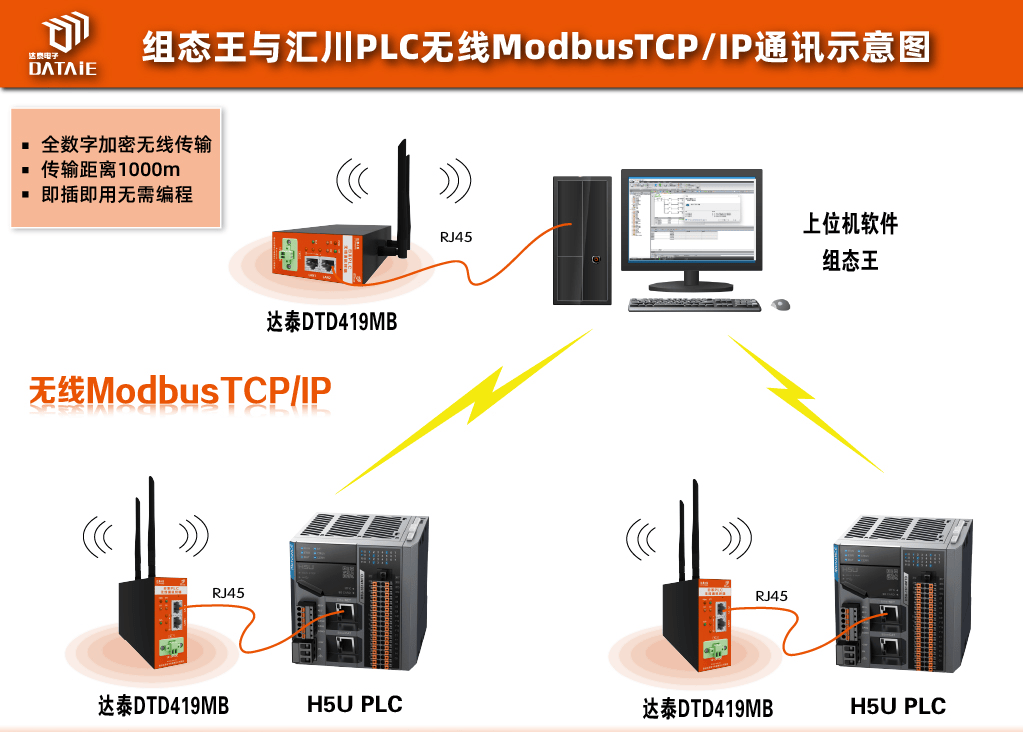

本方案以匯川H5U PLC為例，驗證測試兩臺匯川PLC之間在ModbusTCP/IP通訊協(xié)議下，快速實現自組網無線通訊的解決方案。在本方案中采用了達泰日系PLC無線通訊終端——DTD419MB，作為實現無線通訊的硬件設備。無線方案示意圖 ▼

接線方式

1.匯川H5U PLC與達泰DTD419MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。

主站PLC程序配置

程序源代碼在文件夾中，可通過達泰技術人員索要學習交流

1.打開匯川PLC編程軟件Autoshop v4.8.2.4版本

2. 新建工程

3. 新建工程名稱

編輯器選擇梯形圖，在把當前匯川PLC的型號做選型，這里用的是匯川H5U序列A8型號。如下圖所示：

4. 修改當前PLC的IP地址

192.168.1.88.（主站） 192.168.1.90（從站）

5. 編輯畫面

進入編輯畫面，選擇以太網傳輸，并添加IP地址，這里添加的從站的IP地址，端口默認502，配置畫面如下：

6. 配置從站地址映射

7. 主站程序編輯

8. 下載程序

從站PLC程序配置

從站程序，只需配置PLC的型號然后在程序中設置好寄存器對應的PLC的輸入和輸出即可

測試方法

1. 用主站H5U的輸入X14、X15、X16、X17來控制從站的Y12、Y13、Y14、Y15輸出。

2. 用從站H5U的輸入X14、X15、X16、X17來控制主站的Y12、Y13、Y14、Y15輸出。
