近日，艾睿電子推出USB TYPE-C/PD DFP 65W參考設計板。該設計板采用賽普拉斯CCG3 USB TYPE-C控制芯片，以及安森美半導體的電源控制芯片作為基本電源部分和QC3.0回路控制，對USB TYPE-C及QC3.0設備作出判斷并進行回路控制。

USB TYPE-C/PD DFP 65W

參考設計

主要功能：

• 可兼容 USB TYPE-C/PD 2.0 和 3.0

• 可兼容 QC2.0 和 3.0

• 允許同一 USB TYPE-C 接口連接 QC 或 PC 設備

• 最大功率輸出為 65W

• 通用輸入 120Vac 和 230Vac

主芯片介紹：

1.賽普拉斯：

TYPE-C/PD: CCG3 CYPD3135-40LQXIT

2.安森美半導體：

• PWM 模塊：NCP1340B3D1R2G；FCPF190N65FL1；

• 同步調節器：NTMFS6B03NT1G；NCP43080DDR2G；

• QC3.0：NCP4371BBCDR2G；

• 輸出開關：NTTFS4932NTAG；

• 穩壓二極管：MM3Z10VT1G、MM3Z20VT1G、MM3Z22VT1G、MM3Z75VT1G；

3.連接器：

TE USB TYPE-C 1-2295018-2

4.共模扼流圈：

Kitter-switch ICSC30330600LVS-2

應用：

• 65W USB TYPE-C PD + QC3.0 電源/充電器

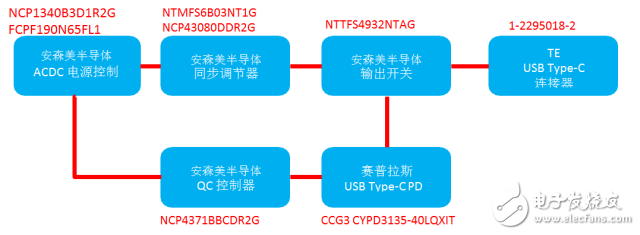

結構框圖：
