當您在設計基于NB-IOT的智能電表、水表，或是泊車探測器的時候，你需要解決的首要問題之一，相信就是續航時間， 你也許希望數年都不需要更換電池。

于是，你絞盡腦汁降低產品的功耗，并為產品選擇一家高容量、高品質的電池。在選擇電池的時候，你肯定會關注電池的容量。但另外一個重要的隱形指標，并不是每個電池廠家都能給您準確提供的，那就是電池的自放電。一個自放電率高的電池，可能會讓您的產品續航時間降低50%！

這是不同電池自放電的典型值。但需要注意的是，在不同的溫度情況下，自放電大小也會有顯著的不同：

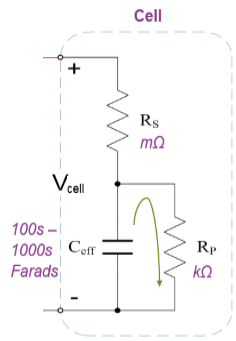

1、如下圖所示，可將電芯等效為 儲能單元Ceff，串聯電阻Rs，并聯電阻Rp 構成。

2、串聯電阻Rs：通常我們所說的電池內阻（常說的電池交流內阻或直流內阻），該等效電阻在電池充/放電時對端電壓影響較大：Vcell = Vocv – ( I * Rs )

3、并聯電阻Rp：指當電芯開路時，電芯的電量會通過Rp消耗電芯的電荷，正常情況下因為Rp阻值較大，自放電電流一般為幾至幾十uA

關于自放電的測試

• 這的確不是一個很困難的測試——通過測量電芯的開路電壓Voc隨時間的變化即可

• 快速、準確的測量一個電芯的自放電特征的確是我們面臨的巨大挑戰，因為電芯開路電壓

• 但是，OCV明顯變化需要數周甚至數月月。沒有人能忍受花費數月或數年的時間來了解電池的自放電特性

• 而且測量的結果K值，并沒有直接反映電池的自放電大?。ㄌ貏e從事電子產品開發工程師——K值是個什么意思，究竟是多少uA？）。

BT2191A 電芯自放電系統

用N6705B電源分析儀及DMM儀表

數小時內完成自放電測試

▼

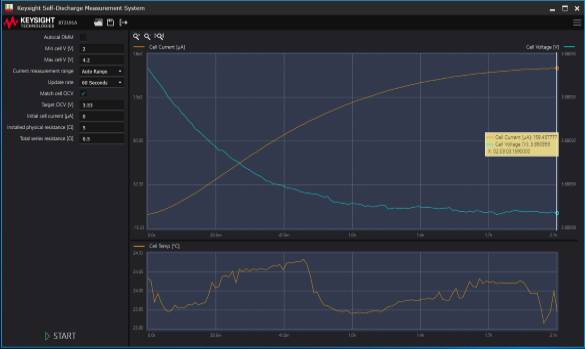

某電芯測試實時數據

測試時間1.5小時，2小時約159uA

無需等待

▼
