吐槽完了，還是出點干貨吧?，F(xiàn)在的COMS sensor 完全不顧人眼最適的800W像素，1200W,1300W不停向上搞。那么問題來了：這么高像素的IC，要達到30幀/S,這傳輸速率要多給力啊，所以，mipi傳輸協議打敗了串口，并口的傳輸方式，成為現在的新寵。

下面就介紹一下mipi協議及一些常規故障排除。不要問我為什么懂，畢竟COMS芯片F(xiàn)AE的工作不是白做的，現在呆過的第一家公司已經上市了，祝福啊。對于在上市前夕離開開公司的事情，我真是一點不后悔啊。%>_<%?

MIPI ——Mobile industry process interface多家移動開發或者應用商共同籌劃接口標準聯盟節約成本，加快產品開發速度內容豐富，顯示、照相機、電源管理、射頻、存儲接口等等

CIS（cmos image sensor）中僅用到了mipi協議中的csi-2（camera serial interface二代，標識生成要求）和D-phy（物理層，輸出通道要求）

Camera端做transmitter，平臺端做receiver簡而言之 mipi的作用就是：1.數據并行轉換成串行；2.功能復用，節約傳輸線；3.相對提高傳輸品質和速度；4.增加傳輸距離；5.適用新的平臺需求；

為什么mipi那么NB，下面對比一下就照了。

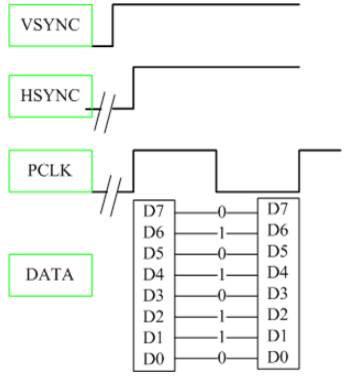

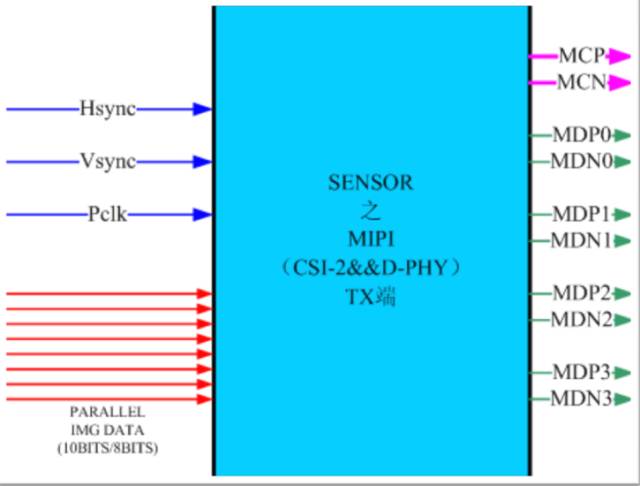

并口需要Vsync：幀同步信號Hsync：行同步信號和8條數據線，但這10根線，mipi只需要5根。所以，我行，我來！

Clock和 data中體現差分即低位先出，故如此表示，差分信號P高N低表1，P低N高表0.現在對mipi大概有點小小的概念了。再給你看看她的照片，保證你喜歡。MIPI 輸出長什么樣？

當當當當~~

幀頭標識、幀尾標識（分別由vsync上升下降沿生成）行頭標識、行尾標識（分別由hsync上升下降沿生成）有效數據長包。包含行標識，所以可以省略line_sync短包相對于并口傳輸，即是將vsync、hsync與數據共通道復用傳輸。

總之一句話，能用軟件解決的一定不要?jiǎng)佑布軇?dòng)手的一定不要?jiǎng)幼?。人生哲理。什么？不要看PS過的照片！好吧，下面發個素顏照。

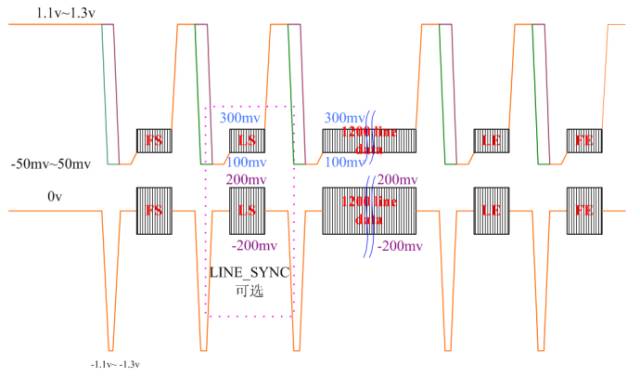

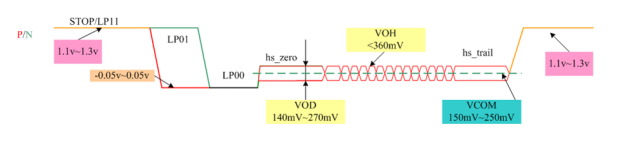

是不是美如畫。而mipi的信號符合其通信協議，規定其起始電壓在1.1~1.3V，等等，如下圖（我比較懶，不服來辯）。這是其電氣要求。

然后軟件方面，如下圖：

字節(byte)為基本傳輸單元，每個byte中有8位Sync dyte：用來同步數據開始，告知接下來為有效數據DATA TYPE：該包傳輸?shù)氖鞘裁锤袷降臄?shù)據YUV422(1E)/RAW8(2A)/RAW10(2B)WC（16bits）= PAYLOAD中的byte數量（即輸出窗口的1行中有多少個字節，也即列數。注意raw10為列數的1.25倍，raw12為列數的1.5倍）ECC：校驗datatype和wc是否出錯Payload=image dataCSC：PAYLOAD數據傳輸校驗*由于插入了許多數據標識，所以會影響hb或者vb的最小值MIPI DPHY 終端概念

mipi的信號線是一對差分線，理論上可以高電平傳一個數據，低電平也傳一個，速度又快，功耗又小。很多時候，平臺端的mipi時序和Sensor端如果不匹配，就會出問題。硬件問題的話，就亮信號！

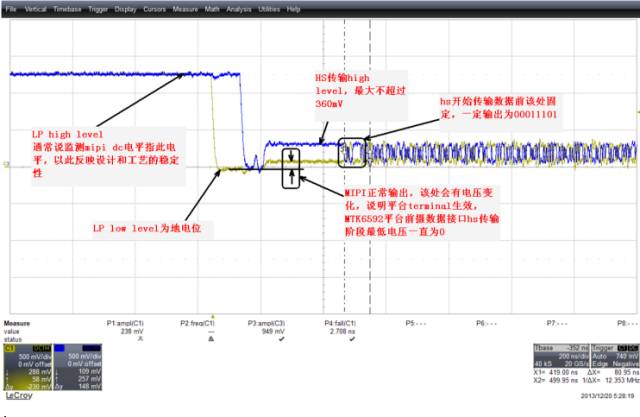

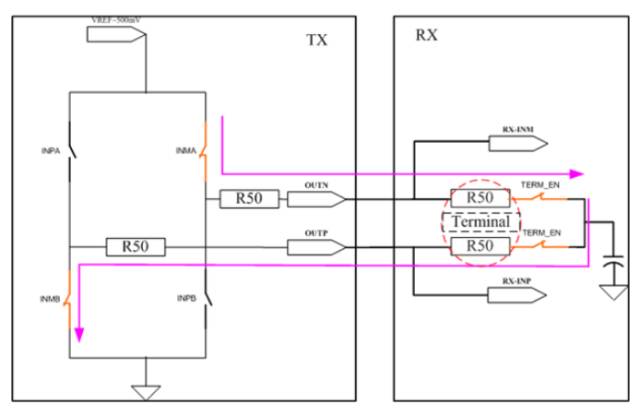

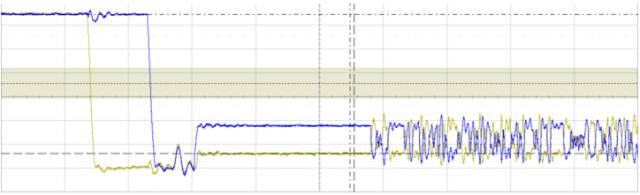

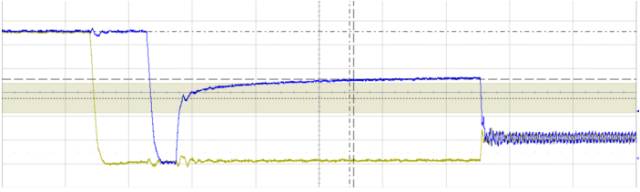

Term未連接情況信號時這樣滴。正常的是這樣滴：

Sensor輸出在設計時已經考慮，應用時主要是FPC或者PCB走線影響通常要求：差分對內兩線等長，盡量少折線，方向一致；差分對間地線走地，減小串?dāng)_；線上過孔最少；至少一側有鋪地；線長最長不超過20cm；盡量遠離天線；目的：阻抗匹配、阻抗連續，減少信號損失，獲得較高的信號完整性；減少信號間耦合，保證信號完整性；減少與其他射頻信號的相互作用，保證各信號的質量；Settle count主要是hs_prepare+hs_zero時間與其匹配；通常設定T_settle count為T_(hs_prepare+hs_zero)/2;是平臺設定參數，通常不改默認值，與pclk頻率有關；

不匹配會引起的問題：卡頓；不出圖；不規則滾屏、拍照分屏

調節方法：增大或者減小T_hs_prepare、hs_zero，參數最小值為1，有時需要調的很不可思議才可行，這是需要配成manual模式。

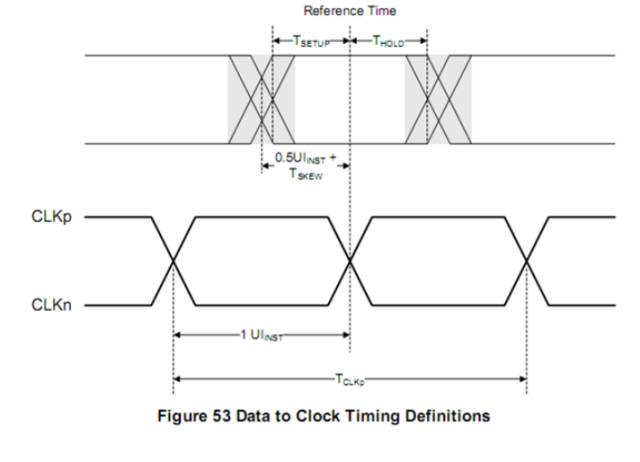

DDR采樣，即在時鐘的上升和下降沿均采集數據，保證高速傳輸又可以有效降低時鐘頻率，要求時鐘和數據相位為正交關系。實際中因?yàn)樨?fù)載差異，會限制時鐘的建立速度，同時數據的不規律輸出（不是確定的輸出序列），所以對setup或者h(yuǎn)old時間要求不同?？赡茉斐烧`碼，引起麻點，嚴重時會丟行。

數據傳輸速率，單位為bps（bit per second）

mipi_data=pclk_tot*10（raw10）=pclk_tot*8 （raw8）

pclk_tot=數字輸出并行時鐘pclk * 數字通道數Mmipi N通道，每通道數據率=mipi_data/NMipi時鐘速度=每通道數據率/2= mipi_data/4
