常用的電表基礎線接圖詳解
幾種常用電表接線，初學電工看了應該都會接。有了這篇文章基本所有簡單的電表接線都能搞定了，自己動手時一定要確保安全的情況下進行，建議旁邊有人幫忙看著。

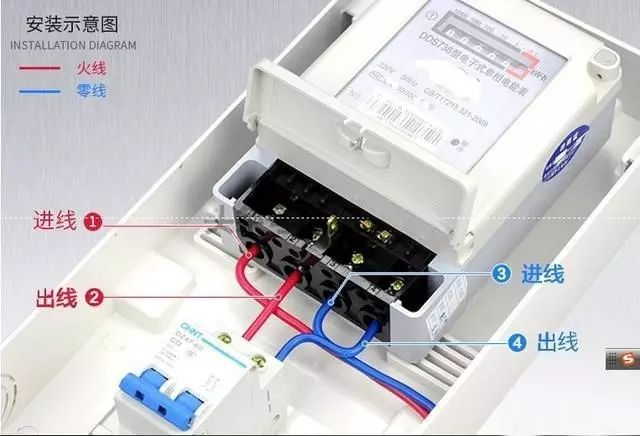

單相表

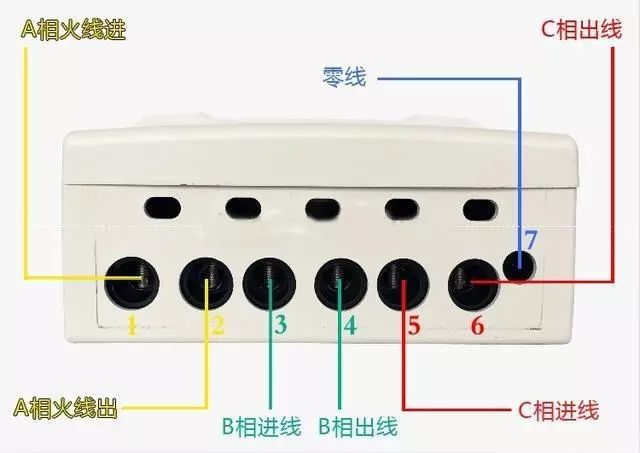

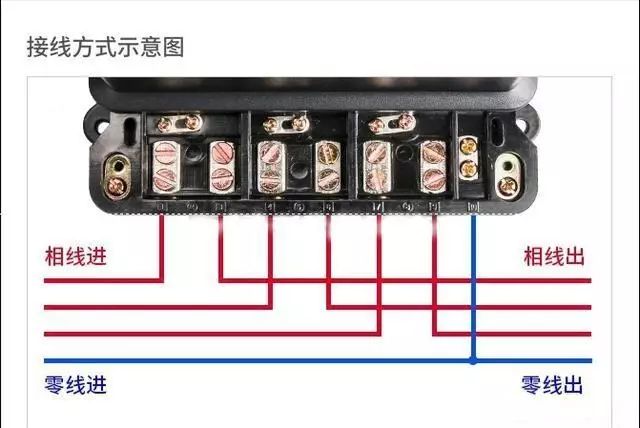

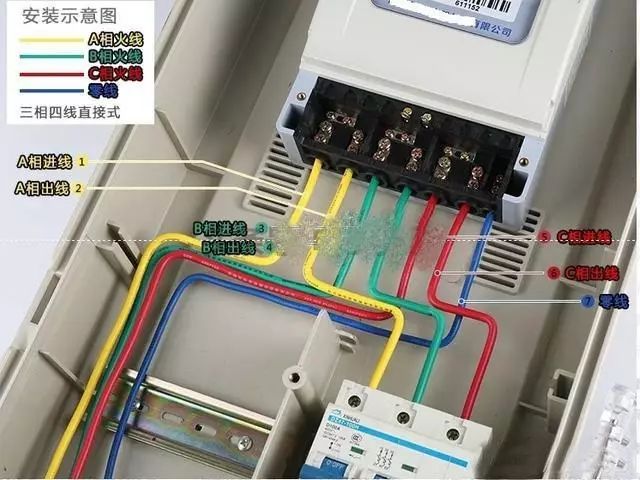

三相電表直接表

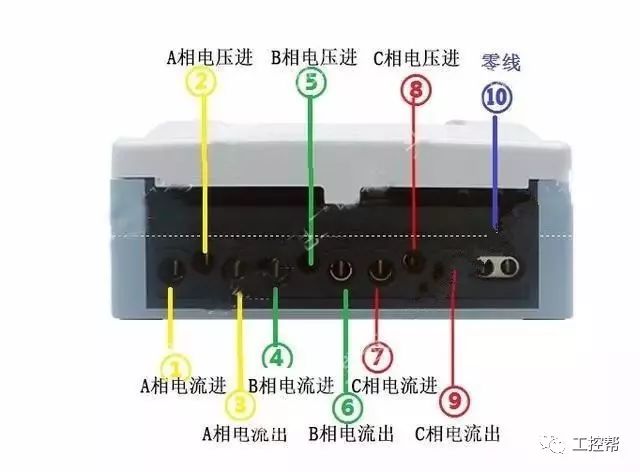

過電流互感器【3X220/380V 1.5（6）A】電能表

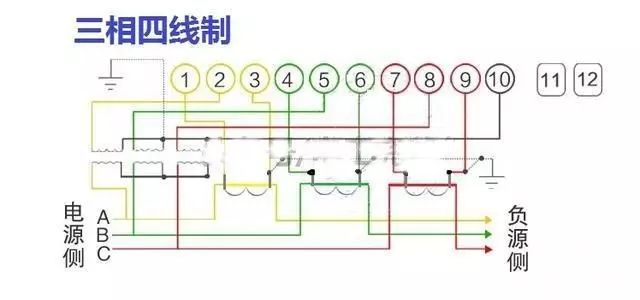

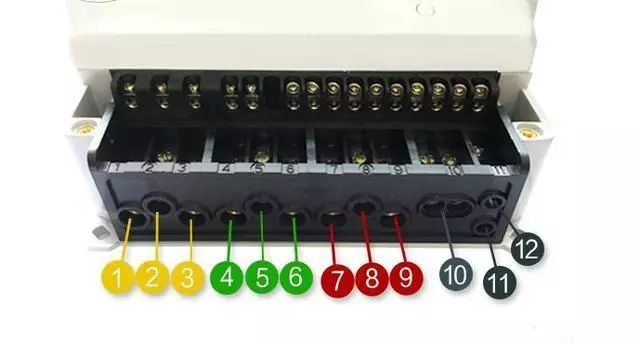

三相四線電能表【3X57.7/100V 1.5（6）A】

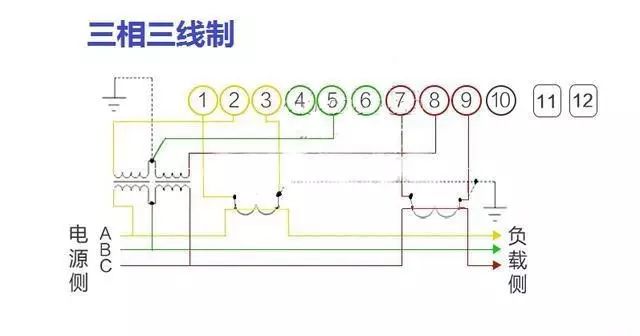

三相三線電能表【3X100V 1.5（6）A】

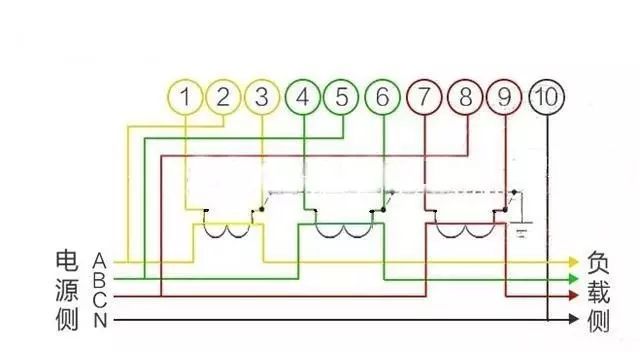

過電流互感器【3X220/380V 1.5（6）A】電能表
