目前為止，接觸單片機已有不少，從選擇元器件、原理圖、PCB、電路硬件調試、軟件開發也算小有心得。

單片機軟件開發里面第一步當屬下載程序了，如果這一步都有問題，那么后面的一切便無從談起，記得當初剛接觸單片機時，對于下載電路方法及原理也是一頭霧水。好在隨著經驗的積累以及自己的努力探求，現在對此問題算是有了點點自己的經驗理解。故今天在此針對常用51單片機下載程序問題做下詳解，以求新手們少走彎路。

原理

單片機的TXD、RXD是TTL電平，所以你得萬變不離其宗的將其它信號轉成TTL電平，只有這樣給單片機下載程序才有可能成功!其中CH340、PL2303等芯片是直接將USB信號轉換為TTL電平，而MAX232等芯片是將TTL轉換為RS232信號或者將RS232信號轉換為TTL.下面請看利用這種原理的兩種常用方法：

方法一：

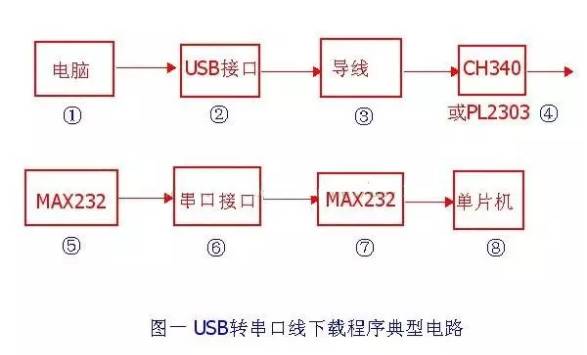

請看圖一，這是我們最常見的單片機下載電路了，其中從②到⑥屬于大家常用的USB轉串口線，用這種方案的好處是，如果自己的PC帶有串口(可能很老的機器沒有USB接口)，那么就可以直接給單片機開發板下載程序，因?yàn)椴捎眠@種方法的開發板必定帶有串口接口嘛。當然，如果PC僅有USB接口而不帶串口，那么只能找根USB轉串口線了(其電路原理就是圖中②到⑥)，這里我推薦大家使用采用CH340芯片的USB轉串口線，而不要采用PL2303的USB轉串口線，因?yàn)镻L2303價錢便宜所以山寨的水貨較多，這會導致下載電路不穩定，甚至無法正常下載。同時此方案的壞處是電路板上必定要做一個9針串口接口(太巨大了)，這必將增加了電路PCB的面積，當然也就增加了成本啦!(順便發表下個人見解：那個9針接口實在太丑，又大又重，無形中便降低了自己的設計檔次，哈哈。所以不推薦這種方法!)

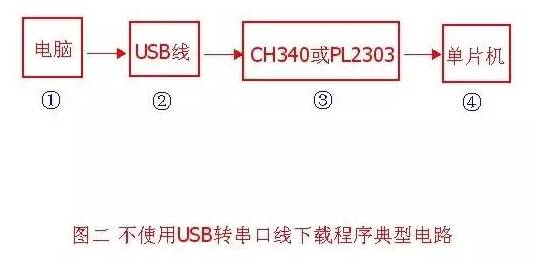

請看圖二，這是我經常采用的單片機下載電路。實踐證明效果非常好，幾乎沒出過任何問題!它的好處是只需要找根普通的USB2.0線(如圖二中②)就可以下載了，比找根USB轉串口線要輕松的多，同時由于將串口9針接口換成了USB接口，所以電路板的體積、重量也減少了不少，也顯得更美觀時尚，呵呵。在此強調一點：推薦使用CH340芯片(可以用CH340G，它引腳間距大很容易焊接)而不是PL2303，上文已說PL2303水貨多，況且PL2303的外圍電路比較復雜，這也給硬件電路的調試增加了難度。當然如果項目對成本特敏感，那么采用價錢相對較低的PL2303也無可厚非。大家看到?jīng)]，圖二的電路結構比圖一要簡化很多，那么是不是可以說明圖二的性能比圖一要更好呢?應該是吧!簡單的結構出問題的概率當然更小了！

值得一提的是在使用CH340時，有些問題得注意下，因?yàn)楹芏嗤瑢W(xué)反映用CH340下程序失敗，但其實一般都很容易解決的。經本人總結常見原因有三：

一：某些CH340的引腳給單片機供了電導致單片機斷電不徹底(下載程序要斷電重啟)，從而導致程序沒法下載。解決方案：在CH340的TXD引腳反向串聯一個二極管(推薦肖特基二極管)、在CH340的RXD引腳串聯一個約300歐姆的電阻。如此單片機可以徹底斷電，問題解決!!(特別注意：此種情況不適用于stm32等芯片)

二：有些同學在給單片機供電時，為了防反接保護電路，在電源處串聯了個二極管，由于二極管的正向壓降導致單片機供電不足，從而導致程序無法下載。解決方案：將二極管用0歐電阻代替或者采用正向壓降很小的二極管，以確保單片機的正常供電。問題解決!!

三：有些同學由于粗心將CH340的TXD引腳連接了單片機的TXD引腳，RXD引腳連接了單片機的RXD引腳，這自然不能下載程序了，一收一發不用多說吧，呵呵。解決方案：將CH340的TXD引腳連接單片機的RXD引腳，RXD引腳連接單片機的TXD引腳。問題解決！
