原標題：10.5英寸iPad Pro拆解：內部是這個樣子

本周早些時候，蘋果的 10.5 英寸 iPad Pro 正式開售。不管是買了新產品的朋友還是仍在觀望的朋友，應該都很想知道這個新產品里面到底是什么樣。今天就讓我們跟著 iFixit 的拆解來了解吧。

－全層壓 10.5 英寸氧化物 TFT True Tone LED 背光顯示屏，分辨率 2224 × 1668（264ppi），整合 ProMotion 技術

－第四代 64 位 A10X 處理器，M10 協處理器

－1200 萬像素 OIS 后置攝像頭，支持 30fps 4K 視頻錄制，前置 700 萬像素 FaceTime 攝像頭，支持 1080p 視頻錄制

－自動平衡、四個揚聲器音頻輸出

－Touch ID、2 個麥克風、環境光傳感器、加速計、氣壓計、3 軸陀螺儀

－雙頻 802.11a/b/g/n/ac MIMO Wi-Fi 和 Bluetooth 4.2

－容量版本有 64GB、256GB 和 512 GB

－顏色版本包括金色、銀色、深空灰色以及玫瑰色

全新的硬件規格、全新的屏幕尺寸，10.5英寸iPad Pro也迎來了全新的型號 A1701。都說 10.5 英寸 iPad Pro 比 9.7 英寸 iPad Pro 稍微大一點。那“大一點”到底是大多少呢？

去年 9.7 英寸 iPad 的機身尺寸是 9.4" x 6.6"，新的 10.5 英寸 iPad Pro 則是 9.8" x 6.8"，兩者機身厚度都是 0.24"?？偟膩碚f就是，并沒有大出多少。

這也就意味著機身邊框大大地縮減了。所以用慣iPad的用戶可能會發現，新 iPad Pro 握在手中真不會覺得它變得更大了，只是看起來更大而已。

其他方面的變化還包括：麥克風小圓洞位置變化，從后置攝像頭旁邊換到了前置攝像頭旁邊。

和以前的 iPad 一樣，還是使用了大量強力粘合膠，只是因?yàn)闄C(jī)身邊框變得更窄了，所以在顯示屏和層壓玻璃之間塞入東西變得更容易了。如果你是一個拆解設備的老手，各種工具都備齊了的話，那么要打開這臺 iPad Pro 還是不難的。

以前的拆解經驗讓 iFxit 在分離屏幕和機身時顯的比較小心翼翼，因?yàn)橐粋€(gè)不小心就很有可能會切斷顯示屏的纜線。不過出乎意料的是，這款iPad Pro的顯示屏纜線這回走線不那么隨意了，蘋果把線放到了中間，被割斷的可能性很小。

iFixit 表示以前只見到過一次 iPad 內部是這樣部署的，或許蘋果終于決定都采用這種更為對稱的設計，讓 Pro 產品線的內部設計變得更加統一。

現在蘋果更習慣用飛利浦螺絲釘來固定屏幕纜線，不像在 iPhone 7 和 7 Plus 中使用三點螺絲釘。

蘋果把屏幕纜線連接到 Lightning 接口附近，而不是放在正中間，在種位置上修理時還是會比較簡便一點。

接下來還是得把被強力膠水黏住的邏輯板拿出來。希望有電池拉帶，這樣比較方便取出電池。

看看 X 光下的 iPad Pro 機身內部是這個樣子的，圖片來自 Creative Electron。

裸眼之下顯示屏和前幾代的并沒有什么區別。它的分辨率是 264ppi。120Hz 的刷新率也是很了不起的。這大概也是它需要四條連接線的原因吧，以前的iPad只需要兩條連接線。

更薄的邊框、True Tone 技術也讓這個屏幕顯得與眾不同。我們在這個屏幕上看到了：

－紅色：Intersil 248828 R703CM

－橙色：Parade Technologies DP825 時序控制器（應該是前幾代 iPad Pro 的升級版）

－黃色：Texas Instruments TPS565158

本次拆解是 Wi-Fi 版 10.5 英寸 iPad Pro，這個機型上有幾個奇奇怪怪的塑料塊。在蜂窩版 iPad 上，這幾個塑料塊所在的位置應該就是 LTE 天線的位置。

更奇怪的是，在 Wi-Fi 12.9 英寸 iPad Pro 上并沒有類似的塑料塊出現。所以只能猜測或許這幾個塑料塊是給屏幕總成提供支持，以前的 iPad 上是直接空著這個位置。

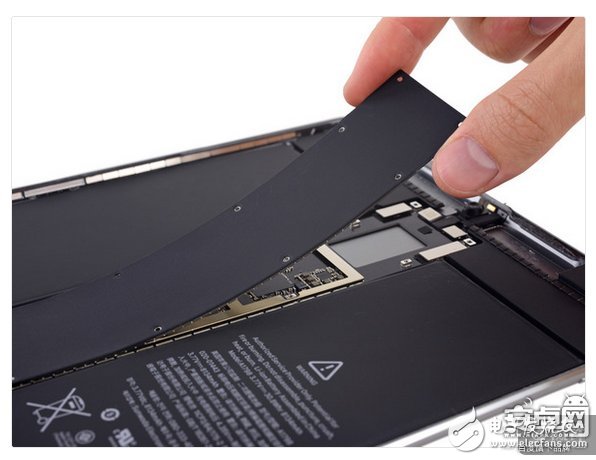

把邏輯板上那塊大大的屏蔽板拿走之后，我們可以看到機身里更多東西。

拆解到這一步，iFixit 才發現在這個本來就不怎么厚的設備里，他們還沒發現任何內部纜線。蘋果把纜線都藏到哪里去了。

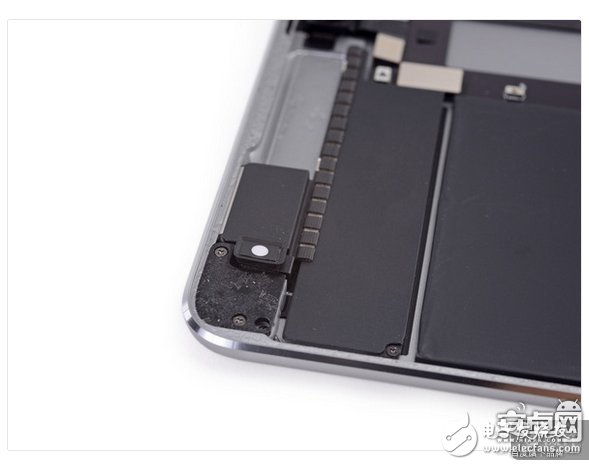

3.5mm 耳機接口和揚聲器驅動器還在原來的位置上，可是它們的帶狀纜線并不像 12.9 英寸版本的那樣出現在揚聲器上。蘋果把這些帶狀纜線埋到了很深的地方，在揚聲器和后殼之間。

把一條填充導電膠帶拿出來之后總算是看到螺絲釘了。以前拆解 Pro 時，揚聲器的拆解難度很高。

可惜用了螺絲釘之后，蘋果還用了強力膠水，一番撕扯才把揚聲器拆出來了。

拆到這一步可以確定的是，蘋果把所有連接纜線都隱藏在揚聲器下。

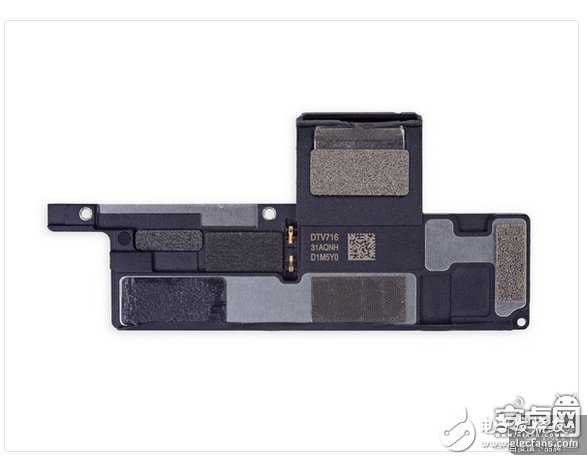

至少這次能夠完整地把揚聲器拆出來了，驅動器也連著出來了——和 12.9 英寸版本的不同，毀壞性沒有那么高。不過帶狀纜線還是被黏在了機身后殼上。

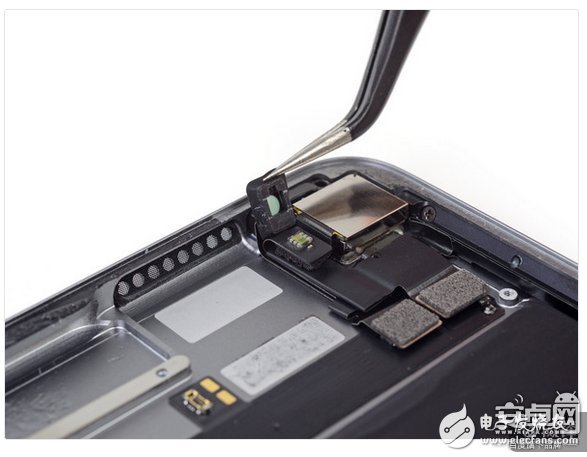

在另一邊和揚聲器膠水一場“斗爭”之后竟意外地看到了后置攝像頭和光線傳感器。光線傳感器上覆蓋著綠/白透明濾鏡，這應該是 True Tone 相關。

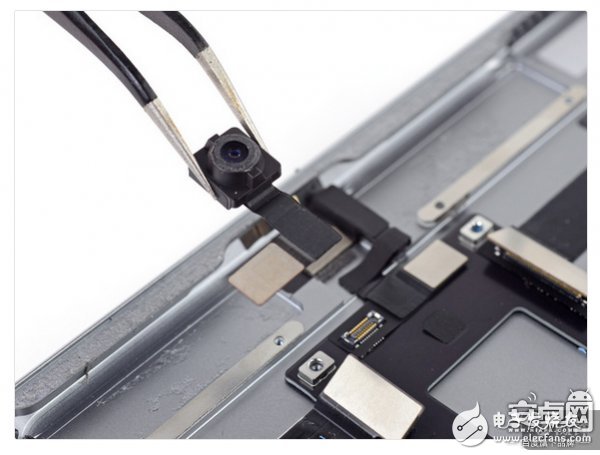

10.5 英寸 iPad Pro 的攝像頭和 iPhone 7 上的一樣強大。1200 萬像素 OIS 后置攝像頭，支持 30fps 4K 視頻錄制，也支持光學成像穩定。2015 年 iPad Pro 上還有著可以拍攝 1080p 視頻的 800 萬像素?cái)z像頭。

前置攝像頭也不弱，有 700 萬像素，可以錄制 1080p 視頻。

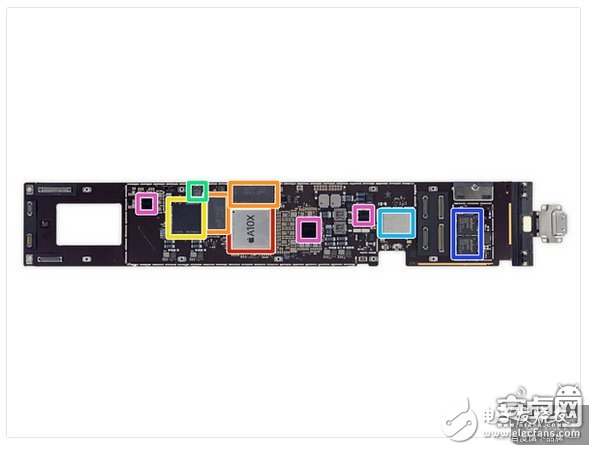

下列芯片讓這款 10.5 英寸 iPad Pro 尤為強勁：

－紅色：Apple APL1071A10X Fusion 芯片，64 位架構，整合 M10 協處理器

－橙色：Micron MT53B256M64D2PX-062 1600 MHz 2 GB LPDDR4 （2 塊芯片，所以是 4GB RAM）

－黃色：Toshiba THGBX669D4LLDXG 64 GB NAND閃存

－綠色：NXP 67V04 NFC 控制器（和 iPad 5、iPhone 7、Apple Watch Series 2 上的一樣）

－青色：Murata/Apple 339S00249 無線模塊

－藍色：2個Broadcom BCM15900B0 觸控屏控制器

－紫色：Apple 343S00118-A0、343S00120-A0和343S00121-A1

第一代 iPad Pro 使用拉帶膠來固定電池，iFixit 認為這樣的設計能讓它成為首個真正可以回收的 iPad。

可是在 10.5 英寸 iPad Pro 上，蘋果還是選用了大量的膠水來固定電池。

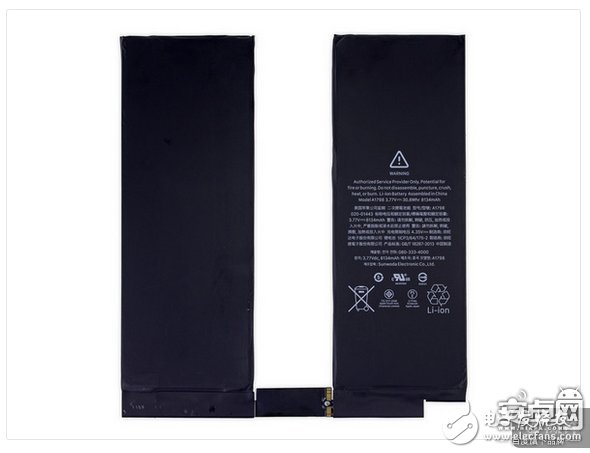

10.5 英寸 iPad Pro 配備的是 3.77 V, 8134 mAh, 30.8 Wh 電池，比 12.9 英寸版本的稍小，后者是 38.8 Wh，不過比 9.7 英寸版本的 27.91 Wh 要大。

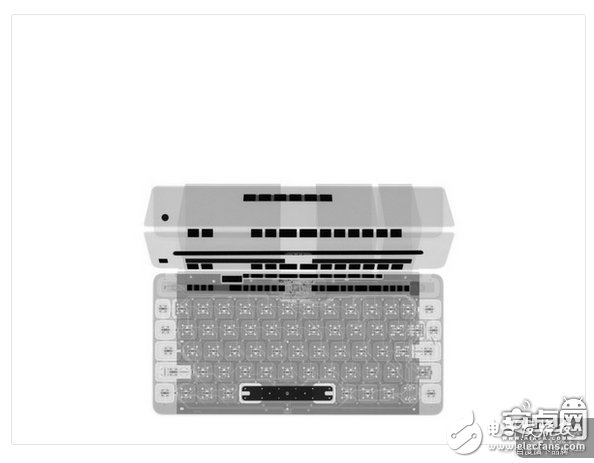

最后看看蘋果給 iPad Pro 配的這個鍵盤。能看出來 Smart Connector 在哪個位置嗎？在這個鍵盤里蘋果用了很多磁條來固定。

總結：

－電池雖然沒有被焊接到機身上，但是用了很多膠水來黏住——而且也不像 12.9 英寸版本上有拉帶。

－Smart Connector 接口基本不可能更換——不過它這個位置沒有其他移動的部件，所以壞掉的可能性也不大

－LCD 和前面板玻璃熔合在一起了，簡化了打開機身的過程。

－可是前面板熔合意味著屏幕維修成本增高，打開機身時 LCD 損壞的可能性更高。

－膠水無處不在，修理難度隨之加大。
