1、ATWINC1500擴展板是在xPlained Pro上的一種擴展板，進行軟件開發，要在Atmel Studio開發環境下進行。首先需要的硬件是Smart MCU開發板或評估板，以及ATWINC1500擴展板，連接的編程UART-to-WiFi或者SPI-to-WiFi界面進行通訊。

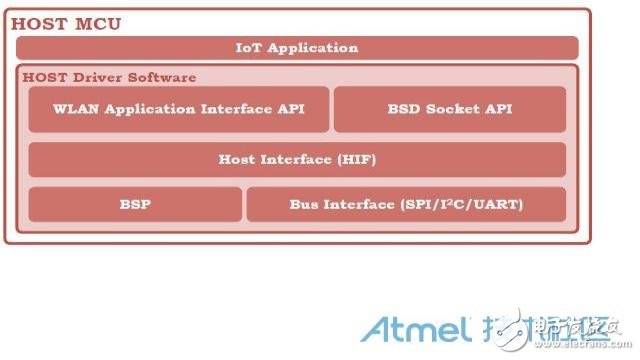

2、WINC主機的驅動軟件市C語言編寫的，提供了有關的API接口，

在應用層是物聯網的應用程序，需要用WLAN應用界面API，板卡支持API，總線接口API（SPI，I2C，UART）

這些API分別在ASF驅動庫的wifi支持中的，m2m_wifi.h，socket.h，m2m_hif.h，nm_bsp.h，nm_bus_wrapper.h等程序中實現。

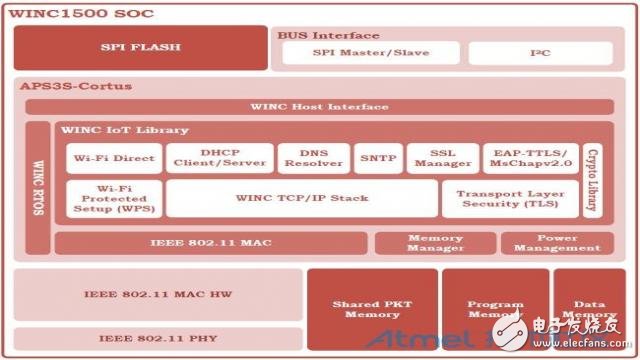

3、WINC1500的驅動軟件結構如下，

在WINC1500層的API也包括了對應的SPI，I2C，UART接口。

這些都是在firmware的下載的程序中實現的，由廠家編寫并編譯下載到內存中。

4、WINC1500和主機之間的連接方式如下圖，

在設計中，兩者之間的會話要符合協議要求，以掃描scan功能為例，如下圖

這個圖示反應了會話，應答的握手協議過程，同時列出的標示是ASF例程里的對應的方法和函數名稱，可以在程序中很方便地查找到。

5、在程序開發中，引入wifi開發庫的API程序名稱包括

m2m_wifi.h

m2m_wifi.c

socket.h

socket.c

nmbsp.h

nm_bsp_samd21.c

samd21.c

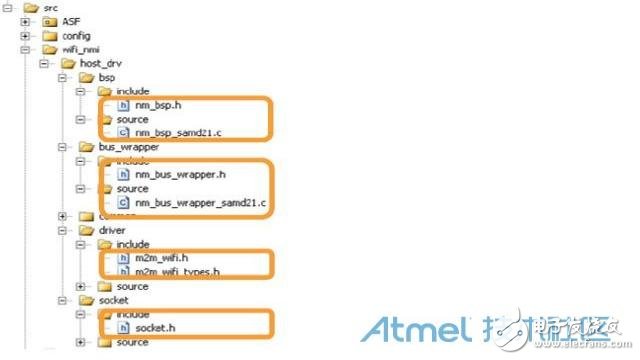

等等，在explore里的位置是

6、ASF的wifi應用的范例程序，可以在ASF里查找winc1500，找到對應用到WINC1500的范例。其中最有趣的是一個可以連接遠程天氣預報網站，提供實時天氣預報的程序。這個程序，采用了上面提到的庫和API程序，能夠在串口通訊界面回傳當前選定位置地址的天氣情況。這個網站在國外，但是預報還是挺準的。這個是ASF在一種實例應用的方法，可以在程序中很好地得到借鑒和使用。
